راه‌اندازی کولر در سامانه‌های تهویه مطبوع تبخیری و تراکمی، فرآیندی کاملاً مهندسی و متکی بر تحلیل دقیق پارامترهای ترمودینامیکی، مکانیکی و الکتریکی است که نادیده گرفتن استانداردهای آن می‌تواند راندمان خنک‌کاری را تا ۴۵ درصد کاهش داده و استهلاک قطعات دوار، دینام و کمپرسور را به‌شدت افزایش دهد.

مبانی ترمودینامیکی و مهندسی راه‌اندازی کولر در سامانه‌های مسکونی و صنعتی

سیستم‌های سرمایشی بر پایه دو مکانیسم عمده انتقال حرارت عمل می‌کنند: تبخیر آدیاباتیک آب (سیستم‌های تبخیری مستقیم یا کولر آبی) و سیکل تراکمی تبرید بخار (سامانه‌های انبساط مستقیم DX یا کولر گازی). در سیستم‌های تبخیری، انتقال جرم و حرارت در فصل مشترک هوا و آب رخ می‌دهد؛ جایی که گرمای نهان تبخیر از هوای عبوری جذب شده و دمای حباب خشک (Dry-Bulb Temperature) به سمت دمای حباب مرطوب (Wet-Bulb Temperature) کاهش می‌یابد. مطابق تحلیل‌های سایکرومتریک، هر چقدر رطوبت نسبی هوای ورودی کمتر باشد، پتانسیل خنک‌سازی سیستم بالاتر خواهد بود.

در نقطه مقابل، کولرهای گازی بر مبنای قوانین دوم ترمودینامیک و تغییر فاز مبردهای هالوکربنی نظیر R410A یا R22 کار می‌کنند. در این تجهیزات، کمپرسور گاز کم‌فشار را متراکم ساخته و با انتقال آن به کندانسور، گرمای نهان تقطیر را به محیط بیرون دفع می‌کند. رعایت دستورالعمل‌های فنی در هنگام راه‌اندازی کولر، تضمین‌کننده بالانس فشارهای ساکشن (Suction) و دیسشارژ (Discharge) و تنظیم فوق‌حرارت (Superheat) اواپراتور در محدوده بهینه ۴ تا ۶ کلوین است.

گام اول؛ سرویس مکانیکی، شست‌وشو و آماده‌سازی محفظه هواساز کولر آبی

پیش از اتصال جریان الکتریکی، بدنه مکانیکی کولر آبی باید مورد بازرسی دقیق ساختاری قرار گیرد. تجمع املاح کربنات کلسیم و منیزیم در تشتک و دیواره‌های گالوانیزه نه‌تنها مسیر تخلیه و چرخش آب را مسدود می‌کند، بلکه زمینه‌ساز ایجاد پیل‌های الکتروشیمیایی و خوردگی حفره‌ای فلز می‌شود.

برای آماده‌سازی، ابتدا باید آب راکد سال قبل به‌طور کامل تخلیه شود و سطوح داخلی توسط فرچه‌های غیرسیمی و مواد شوینده خنثی با اسیدیته کنترل‌شده (بدون آسیب به پوشش روی و رنگ الکترواستاتیک) رسوب‌زدایی گردند. انسداد مجاری خروجی سرریز آب و عدم تراز بودن تشتک، موجب انحراف ثقلی محور شفت و سایش ناهمگون بوش‌های یاتاقان خواهد شد.

در جریان آماده‌سازی مکانیکی، بررسی چرخش آزادانه محور حلزونی (Blower Shaft) ضروری است. شفت باید با نیروی دست و بدون هیچ‌گونه مقاومت یا اصطکاک نقطه‌ای دوران کند. وجود هرگونه صدای زبری یا لقی شعاعی (Radial Play) در یاتاقان‌ها نشان‌دهنده خوردگی ساچمه‌ها یا سایش بوش‌های گرافیتی است. برای بررسی علل بروز خطاهای الکترومکانیکی و شناخت نقص‌های فنی تجهیز، می‌توانید به مقاله بررسی و انتخاب موتور کولر آبی؛ راهنمای جامع عیب‌یابی ۱۴۰۵ مراجعه کنید.

گام دوم؛ بهینه‌سازی سامانه آبرسانی، فلوتر و انتخاب پمپ سیرکولاسیون آب

سیستم توزیع آب در کولرهای آبی قلب تپنده انتقال حرارت مرطوب است. چنانچه آب کافی به سطوح تبخیری نرسد، هوا بدون اشباع رطوبتی و با افت حرارتی ناچیز وارد کانال توزیع می‌شود. تنظیم صحیح شیر شناور (فلوتر) باید به‌گونه‌ای باشد که سطح ایستابی آب در تشتک دقیقاً در فاصله ۱۰ الی ۱۵ میلی‌متری زیر لبه لوله سرریز مستقر شود. بالا بودن بیش از حد سطح آب باعث هدررفت منابع و پایین بودن آن موجب ایجاد پدیده گردابی (Vortex) و پدیده خطرناک کاویتاسیون در دهانه مکش پمپ می‌گردد.

محصولات مرتبط

مشاهده همه محصولات ←

پمپ آب کولری غرقابی الکتروژن مدل سهند

الکتروموتور موتوژن تکفاز دوخازن ۱.۲ اسب ۰.۳۷ کیلووات ۳۰۰۰ دور

الکتروموتور موتوژن ضد انفجار ۰.۱۸ کیلووات ۷۵۰ دور EEXD

موتور کولر آکسیال ۱۵۰ وات آلومینیومی الکتروژن

پمپ سیرکولاسیون آب (واتر پمپ) باید توانایی غلبه بر هد استاتیکی ناشی از ارتفاع کولر و افت فشارهای دینامیکی در لوله‌های توزیع را دارا باشد. پمپ‌های غوطه‌ور مجهز به موتور قطب چاکدار (Shaded Pole) معمولاً هد هیدرولیکی بین ۱ تا ۲ متر آب و دبی جریان ۵۰۰ تا ۸۰۰ لیتر بر ساعت تولید می‌کنند. شیلنگ‌های پخش‌کننده آب (اسپری بارها) باید از نظر گرفتگی ناشی از جلبک‌ها و رسوبات نمکی پاک‌سازی شوند تا پاشش آب بر روی پوشال‌ها یا پدها کاملاً یکنواخت صورت گیرد. برای بررسی جامع مشخصات فنی هد و دبی پمپ‌های برودتی، به مقاله تخصصی راهنمای انتخاب پمپ کولر آبی ۱۴۰۵؛ بررسی هد، دبی و مدل‌ها مراجعه فرمایید.

پیشنهاد مطالعه:

راهنمای جامع نگهداری از کولر؛ ۷ ترفند مهندسی سرویس ۱۴۰۵

گام سوم؛ تحلیل فنی دینام، رگلاژ تسمه و هم‌راستاسازی پولی‌ها

الکتروموتورهای فن تهویه از نوع تک‌فاز آسنکرون دو دور (معمولاً در دورهای ۱۰۰۰ و ۱۵۰۰ دور در دقیقه نامی) هستند. اتصال مکانیکی این موتورها به بلوور فن توسط مکانیزم تسمه V-Belt (استاندارد مقطع A) صورت می‌گیرد. رگلاژ کشش تسمه از حساس‌ترین مراحل در فرآیند اصولی راه‌اندازی کولر است:

• سفتی بیش از حد تسمه: اعمال بارهای شعاعی مخرب بر بیرینگ‌های الکتروموتور و شفت بلوور، بالا رفتن دمای سیم‌پیچی، افزایش جریان مصرفی و سوختن زودهنگام موتور.
• شلی بیش از حد تسمه: لغزش (Slippage) بر روی گلویی پولی، اتلاف انرژی مکانیکی، کاهش چشمگیر دور پروانه و ایجاد صدای ناهنجار سوت کشیدن تسمه.

میزان کشش مجاز به‌گونه‌ای تنظیم می‌شود که با اعمال نیروی انگشت شست (معادل ۲۰ تا ۲۵ نیوتن) در میانه دهانه دو پولی، میزان انحراف تسمه (Deflection) بین ۱۰ الی ۱۵ میلی‌متر باشد. همچنین پولی الکتروموتور و پولی حلزونی باید با خط‌کش مهندسی یا تراز لیزری کاملاً در یک صفحه موازی (Co-planar) قرار گیرند تا از فرسایش لبه‌ای تسمه جلوگیری شود.

بررسی محاسبات توان دینام و دور چرخش ونتیلاتور نقشی حیاتی در پایداری جریان هوا دارد. راهنمای کاربردی راهنمای فنی انتخاب موتور کولر آبی بر اساس متراژ: محاسبه دقیق اسب بخار (HP) اطلاعات محاسباتی تکمیلی را در اختیار مهندسان طراح قرار می‌دهد. در صورت فرسودگی سیم‌پیچ یا نیاز به ارتقاء سامانه حرکتی، مطالعه بهترین موتور کولر آبی در سال ۱۴۰۵؛ مقایسه برندها و توان دینام انتخاب فنی دقیقی را بر اساس فاکتورهای توان و بهره‌وری فراهم می‌آورد. همچنین برای سیستم‌های تجاری مجهز به موتورهای صنعتی تک‌فاز، راهنمای مهندسی راهنمای بهینه‌سازی الکتروموتور تک فاز الکتروژن در سیستم HVAC + ۷ نکته ۱۴۰۵ راهکارهای کنترل توان مصرفی را تحلیل کرده است.

گام چهارم؛ مقایسه پوشال‌های چوبی با مدیاهای سلولزی نانو و پایداری برودتی

بستر تبخیر، پارامتر تعیین‌کننده راندمان اشباع رطوبتی (Saturation Efficiency) سیستم است. پوشال‌های سنتی ساخته‌شده از تراشه‌های چوب سپیدار به دلیل ساختار ناهمگن و فشردگی غیریکنواخت، مستعد افتادگی و ایجاد شیارهای خالی عبور هوا (Channelling) هستند. این امر باعث می‌شود هوای گرم بدون تبادل جرم از محفظه عبور کند.

در مقابل، پدهای سلولزی نانوفناوری با ساختار هندسی مشبک و زوایای موج‌دار منظم (معمولاً شیارهای ۴۵ در ۴۵ یا ۶۰ در ۳۰ درجه)، مساحت مؤثر تماس آب و هوا را تا ۳۰۰ متر مربع بر متر مکعب افزایش می‌دهند. این ساختار مهندسی باعث پایداری راندمان خنک‌کاری تا حدود ۸۵ درصد در تمام طول دوره سرویس‌دهی می‌شود. مطابق اصول مهندسی مندرج در راهنمای طراحی و محاسبات ابعادی برج‌های خنک‌کننده صنعتی، ساختارهای لانه زنبوری مدیا افت فشار استاتیکی سیستم را متعادل ساخته و تلفات ناشی از پاشش قطرات آب معلق (Drift Loss) به داخل داکت هوا را به حداقل می‌رسانند.

پیشنهاد مطالعه:

سرویس موتور کولر آبی : دیاگرام سیم‌کشی و عیب‌یابی پیشرفته

گام پنجم؛ ممیزی مسیرهای انتقال هوا، آیرودینامیک کانال و نصب برزنت استاندارد

جریان هوای حجمی تولیدشده توسط پروانه کولر (بلوور سانتریفیوژ به جلو خمیده – Forward Curved) نیازمند غلبه بر مقاومت استاتیکی داکت‌های انتقال هوا است. وجود درزها و شکاف‌ها در محل اتصالات گالوانیزه می‌تواند تا ۳۰ درصد اتلاف حجم هوادهی ایجاد کند.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز چدنی ۴۵۰ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۷.۵ اسب ۵.۵ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۵۰۰ کیلووات ۱۰۰۰ دور

پمپ آب مدل البرز الکتروژن

بازرسی کانال‌کشی شامل چند مؤلفه اساسی مهندسی است:

• عایق‌کاری داکت‌های خارجی: کانال‌هایی که بر روی پشت‌بام در معرض تابش مستقیم آفتاب قرار دارند، دچار انتقال حرارت تشعشعی شده و دمای هوای خروجی تا ۵ درجه سانتی‌گراد افزایش می‌یابد. عایق‌کاری با فوم‌های الاستومری سلول‌بسته یا پشم شیشه مسلح به فویل آلومینیوم اتلاف حرارتی را مسدود می‌سازد.
• برزنت واسط ارتعاش‌گیر: اتصال دهانه خروجی فن حلزونی به کانال اصلی باید منحصراً از طریق پارچه برزنتی مقاوم با بست‌های تسمه‌ای فلزی انجام گیرد. برزنت فرسوده یا سوراخ‌شده منشأ اصلی نشت هوای پرفشار و ورود نویز ارتعاشی موتور به اسکلت ساختمان است. اتصال نباید آن‌قدر کشیده باشد که لرزش موتور را منتقل کند و نه آن‌قدر افتاده باشد که سطح مقطع داکت را مسدود نماید.

گام ششم؛ پروتکل تخصصی راه‌اندازی کولر گازی، ارزیابی سیکل تبرید و تست کمپرسور

راه‌اندازی سامانه‌های سرمایشی اسپلیت و داکت اسپلیت نیازمند چک‌لیست دقیق‌تری از فشار و ولتاژ است. گرد و غبار رسوب‌کرده بر روی کویل اواپراتور (پنل داخلی) و فین‌های آلومینیومی کندانسور (یونیت خارجی)، مقاومت حرارتی دیواره را بالا برده و راندمان تبادل گرما را فلج می‌کند.

شست‌وشوی کویل کندانسور با واترجت فشار متوسط (با زاویه مستقیم ۹۰ درجه جهت جلوگیری از تا شدن فین‌های آلومینیومی) از واجبات اولیه است. پس از پاک‌سازی، سنجش فشار ساکشن خط گاز توسط گیج منیفولد انجام می‌شود. در مبرد R410A در شرایط نرمال دمای محیطی ۳۵ درجه سانتی‌گراد، فشار خط برگشت باید بین ۱۱۰ تا ۱۳۰ پوند بر اینچ مربع (PSI) و در مبرد R22 بین ۶۰ تا ۷۰ پوند بر اینچ مربع تثبیت گردد.

افت فشار خط مکش حاکی از وجود نشتی در اتصالات لوله مسی یا افت شارژ مبرد است که موجب یخ‌زدگی لوله نازک (رفت) و داغ شدن بدنه کمپرسور می‌شود. پیش از استارت فصلی، تست عایق‌بندی سیم‌پیچ کمپرسور و پایش سلامت خازن راه‌انداز از الزامات حرفه‌ای به شمار می‌رود. برای تسلط بیشتر بر روش‌های تشخیص عیوب کمپرسورهای تبرید، مشاهده راهنمای تست الکترومکانیکی کمپرسورهای تهویه مطبوع دید جامعی از رفتار جریان الکتریکی به دست می‌دهد.

پیشنهاد مطالعه:

راهنمای فنی کامل بهینه‌سازی مصرف انرژی در سیستم‌های گرمایشی و سرمایشی (۱۴۰۵): از موتورخانه تا پکیج

گام هفتم؛ راه‌اندازی الکتریکی کولر، استارت دور تند و بررسی جریان بی‌باری

در فاز نهایی راه‌اندازی کولر، اجرای الزامات حفاظت الکتریکی مطابق نشریه ۱۱۰ مقررات ملی ساختمان اولویت اول است. مدار تغذیه کولر باید به کلید قطع خودکار جریان نشتی (RCD) با حساسیت ۳۰ میلی‌آمپر مجهز بوده و اتصال کابل ارت استاندارد به بدنه موتور و شاسی فلزی اطمینان‌بخش باشد.

توالی عملیاتی اصولی استارت کولر آبی بدین شرح است:

1. پیش‌رطوبت‌سازی (Pre-wetting): ابتدا کلید پمپ آب فعال شده و اجازه داده می‌شود پمپ به مدت ۱۰ دقیقه پدهای سلولزی یا پوشال‌ها را کاملاً سیراب نماید. استارت خشک موتور کولر راندمان را کاهش داده و ذرات معلق غبار را به داخل فضای مسکونی شلیک می‌کند.
2. استارت با دور تند (High Speed Start): دینام کولر آبی دارای دو سیم‌پیچ اصلی (قطب ۴ برای دور تند و قطب ۶ برای دور کند) و یک سیم‌پیچ کمکی راه‌انداز است. استارت اولیه همواره باید با دور تند صورت گیرد. در دور تند، گشتاور راه‌اندازی (Starting Torque) بالاتر بوده و شتاب‌گیری روتور سریع‌تر انجام می‌پذیرد؛ در نتیجه کلید گریز از مرکز در کسری از ثانیه سیم‌پیچ کمکی را از مدار خارج ساخته و از داغ شدن سیم‌پیچی ممانعت به عمل می‌آید.
3. سوییچ به دور کند (Low Speed): پس از گذشت ۱ الی ۲ دقیقه و رسیدن سیستم به سرعت زاویه‌ای نامی، در صورت تمایل می‌توان کلید را روی دور کند قرار داد.

در حین راه‌اندازی، جریان مصرفی سیم‌پیچ با آمپرمتر کلمپی سنجیده می‌شود. جریان مصرفی نباید از مقدار آمپر درج‌شده بر روی پلاک نامی الکتروموتور (Full Load Amperes – FLA) تجاوز کند. جریان مازاد نشانه بار مکانیکی بیش از حد ناشی از سفتی تسمه یا نقص در بیرینگ‌ها است.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز ۳.۴ اسب ۰.۵۵ کیلووات ۳۰۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۵۴۴ اسب ۴۰۰ کیلووات ۷۵۰ دور

موتور داکتی ۱۸۷ وات الکتروژن Electrogen تایپ ۷۹۱۸۷

الکتروموتور موتوژن تکفاز تک خازن ۱.۲ اسب ۰.۳۷ کیلووات ۳۰۰۰ دور

اثر تابش خورشید و ایزولاسیون حرارتی؛ الزامات نصب سایبان و تهویه فضا

راندمان تبخیری کولرهای آبی و راندمان کندانسور کولرهای گازی تابعی از دمای تعادل سطحی یونیت در فضای باز است. محفظه کولر آبی که روی پشت‌بام نصب شده، مستمراً تحت اثر مستقیم شار تشعشعی امواج فرابنفش و مادون قرمز قرار دارد. جذب این انرژی، دمای آب ذخیره‌شده در تشتک را افزایش داده و ظرفیت جذب گرمای نهان آب را مخدوش می‌سازد.

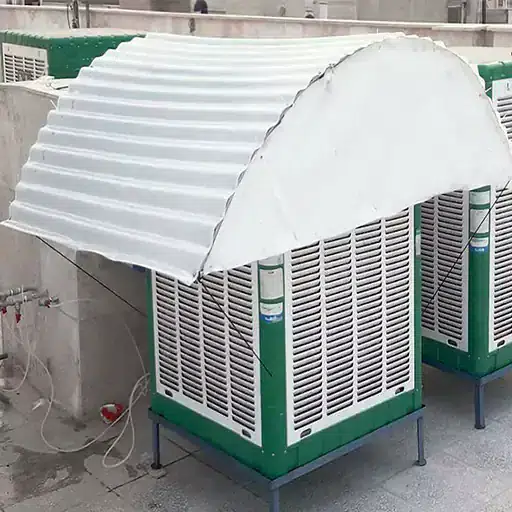

تجهیز کولر به سایبان استاندارد با سازه مستحکم و لایه بازتابنده، دمای بدنه فلزی را بین ۴ تا ۷ درجه سانتی‌گراد خنک‌تر نگه می‌دارد. این افت دمایی مستقیماً به کاهش تبخیر هرز آب و بهبود بازده سرمایشی تا ۲۰ درصد منجر می‌شود. برای یونیت‌های خارجی اسپلیت نیز تأمین فضای باز اطراف فن با فاصله آزاد حداقل ۵۰ سانتی‌متر از موانع جانبی، چرخش مجدد هوای داغ (Air Recirculation) را خنثی ساخته و فشار سرسیلندر کمپرسور را در رنج استاندارد تثبیت می‌نماید.

از منظر مهندسی تهویه داخلی، کولر آبی سیستمی است که در هر ساعت حجم معینی هوای تازه مرطوب به داخل هدایت می‌کند. اگر خروجی مناسبی برای تخلیه هوای اشباع وجود نداشته باشد، هوای محیط به حالت دم‌کردگی و اشباع رطوبتی نزدیک شده و توان تبخیر پوست بدن و خنک‌سازی فضا ساقط می‌شود. به همین علت، باز گذاشتن درزی کوچک در یک یا چند پنجره (متناسب با مساحت فضا) جهت برقراری فشار مثبت ملایم و تخلیه پیوسته جریان هوا از الزامات اساسی بهره‌برداری از این سامانه‌ها در تابستان ۱۴۰۵ محسوب می‌شود.
