راهنمای جامع نگهداری از کولر؛ ۷ ترفند مهندسی سرویس ۱۴۰۵

نگهداری از کولر با رعایت ۷ نکته کلیدی؛ راهنمای گام‌به‌گام سرویس الکتروموتور، پمپ و قطعات سرمایشی جهت افزایش بازدهی و کاهش مصرف برق در سال ۱۴۰۵.

نگهداری از کولر مجموعه‌ای از فرآیندهای مهندسی، بازرسی مکانیکی و کالیبراسیون الکتریکی است که ضریب عملکرد (COP)، راندمان هوادهی و طول عمر مفید اجزای دوار سیستم‌های سرمایشی را در اوج بار حرارتی تابستان تضمین می‌کند. نادیده گرفتن این پروتکل‌های مراقبتی نه تنها راندمان تبرید را تا ۴۰ درصد تنزل می‌دهد، بلکه با افزایش تلفات ژولی و تنش‌های مکانیکی، احتمال سوختن الکتروموتور و کمپرسور را به شدت بالا می‌برد.

مهندسی ترمودینامیک و فیزیک تبخیر: چرا نگهداری از کولر راندمان را دگرگون می‌کند؟

سیستم‌های خنک‌کننده بر پایه دو اصل فیزیکی متمایز کار می‌کنند: چرخه سرمایش تبخیری مستقیم (Direct Evaporative Cooling) و چرخه تبرید تراکمی بخار (Vapor Compression Refrigeration Cycle). در کولرهای آبی، فرآیند بر اساس گرمای نهان تبخیر آب (حدود ۲۲۶۰ کیلوژول بر کیلوگرم) استوار است؛ هوای ورودی با آنتالپی ثابت در امتداد خطوط دمای حباب‌تر در نمودار سایکرومتریک مرطوب شده و افت دمای محسوس پیدا می‌کند. عدم پایش مداوم جریان آب، رسوب‌گرفتگی بستر تبخیر یا فرسودگی پوشال‌ها، مساحت سطح ویژه تبادل جرم و حرارت را تا ۶۰ درصد افت داده و دستگاه را به یک فن هوادهی ناکارآمد با مصرف برق مضاعف تبدیل می‌کند.

در سمت مقابل، سامانه‌های تبرید تراکمی (کولرهای گازی و اسپلیت‌ها) گرما را از طریق تغییر فاز مبرد (مانند R410A یا R22) انتقال می‌دهند. افت انتقال حرارت ناشی از نشست یک لایه میکرونی گردوغبار بر روی فین‌های آلومینیومی کندانسور، دمای تقطیر را افزایش داده و نسبت تراکم کمپرسور را بالا می‌برد. طبق مستندات تخصصی ارائه‌شده در پلتفرم‌های مهندسی تبرید نظیر HVAC-R Engineering Resource، به ازای هر ۱ درجه سانتی‌گراد افزایش دمای کندانسور ناشی از رسوب و مسدود شدن فین‌ها، ضریب عملکرد دستگاه بین ۲ تا ۴ درصد کاهش و مصرف توان الکتریکی کمپرسور افزایش می‌یابد. بنابراین، فرآیند نگهداری از کولر یک عمل سلیقه‌ای یا فصلی نیست، بلکه بازتنظیم شاخص‌های ترمودینامیکی برای حفظ بقای موتور و تثبیت ظرفیت برودتی نامی (BTU/hr) است.

پیشنهاد مطالعه:

سرویس موتور کولر آبی : دیاگرام سیم‌کشی و عیب‌یابی پیشرفته

ترفند ۱: کالیبراسیون و هم‌راستاسازی مهندسی پولی و تسمه (Pulley & Belt Alignment)

انتقال قدرت در کولرهای آبی معمولاً از طریق یک سیستم تسمه و پولی با مقطع V-Belt انجام می‌شود. یکی از رایج‌ترین خطاهای کاربران، سفت کردن بیش از حد تسمه برای جلوگیری از لغزش است. تسمه فوق‌العاده سفت، بار شعاعی (Radial Load) بسیار زیادی به شفت و بلبرینگ‌ها یا بوش‌های برنزی الکتروموتور وارد می‌آورد. این بار شعاعی مضاعف باعث تغییر فرم شفت، خروج روتور از مرکز تقارن استاتور (Eccentricity)، اصطکاک شدید و نهایتاً سوختن سیم‌پیچ ناشی از اضافه‌بار مکانیکی می‌شود.

از سوی دیگر، شل بودن تسمه باعث لغزش زاویه‌ای (Slip)، افت دور فن سانترفیوژ، کاهش دبی جرمی هوای خروجی (CFM) و اتلاف انرژی از طریق تبدیل به حرارت سایش می‌گردد. شیوه استاندارد رگلاژ به این صورت است که اگر با انگشت شست نیرویی معادل ۲۰ نیوتن (حدود ۲ کیلوگرم) بر نقطه میانی تسمه بین دو پولی وارد شود، میزان انحراف یا بازی الاستیک تسمه باید دقیقاً بین ۱۰ تا ۱۵ میلی‌متر باشد. همچنین زاویه راستای پولی موتور و پولی فن باید توسط خط‌کش فلزی یا تراز لیزری بررسی شود تا زاویه عدم انطباق (Misalignment) صفر باشد؛ کوچک‌ترین کجی پولی، لبه‌های تسمه را ساییده و لرزش‌های با فرکانس بالا در الکتروموتور پدید می‌آورد.

پیشنهاد مطالعه:

محصولات مرتبط

مشاهده همه محصولات ←

موتور کولر الکتروژن ۳/۴ اسب بخار

پمپ آب صابون تک فاز موتوژن

موتور مشعل ۷۵۰ وات سه فاز سری HN680 الکتروژن

دینام کولر ۷۰۰۰ -۸۰۰۰ الکتروژن

راهنمای بهینه‌سازی موتور کولر الکتروژن + ۷ نکته نگهداری ۱۴۰۵

ترفند ۲: روان‌کاری تخصصی یاتاقان‌ها و بوش‌های هیدرودینامیک

روان‌کاری قلب فرآیند مکانیکی در نگهداری از کولر آبی است. یاتاقان‌های محور پروانه کولر (Sleeve Bearings یا Ball Bearings) و بوش‌های موتور کولر تحت شرایط سخت رطوبت اشباع و دمای محیطی کار می‌کنند. عدم روغن‌کاری یا استفاده از روان‌کارهای نامناسب، لایه هیدرودینامیکی فیلم روغن را از بین برده و تماس فلز با فلز ایجاد می‌کند که پیامد آن جامپ کردن (قفل کردن) محور فن و کشیدن جریان روتور قفل‌شده (Locked Rotor Current) است.

• روغن استاندارد: هرگز از روغن‌های حاوی مواد شوینده (مانند روغن موتور دیزلی سنگین یا اسپری‌های WD-۴۰ به تنهایی) برای بوش‌های متخلخل برنزی موتور استفاده نکنید؛ زیرا این مواد روان‌کار اولیه موجود در منافذ بوش گرافیتی را شسته و فرار می‌کنند. روغن‌های بدون پاک‌کننده صنعتی (Non-Detergent) با ویسکوزیته کینماتیک ISO VG ۶۸ یا روغن مقاوم به رطوبت SAE ۲۰ مناسب‌ترین گزینه هستند.
• محفظه نمدی (Wick): بوش‌های الکتروموتورهای موتوژن و الکتروژن دارای نمد مخصوص ذخیره روغن هستند. این نمدها باید تا نقطه اشباع با روغن تمیز تغذیه شوند تا روان‌کاری تدریجی حین چرخش روتور به طور مداوم انجام گیرد. برای مشاهده راهکارهای فنی دقیق در الکتروموتورها، توصیه می‌شود راهنمای بهینه‌سازی موتور کولر الکتروژن + ۷ نکته نگهداری ۱۴۰۵ را بررسی فرمایید.
• یاتاقان‌های هوزینگ‌دار (پیلوبلاک): پیش از فصل راه‌اندازی، مهره‌های گریس‌خور یا درپوش‌های روغن‌دان یاتاقان پروانه باید کاملاً از گِل، رسوب و گریس اکسیدشده پاک‌سازی شده و روغن تازه به داخل آن تزریق گردد تا چرخش محور با حداقل گشتاور مقاومتی (Resistive Torque) انجام پذیرد.

ترفند ۳: مدیریت مدار هیدرولیک و کالیبراسیون پمپ آب

پمپ آب کولر یک ماشین هیدرولیکی کوچک اما حیاتی با الکتروموتور القایی قطب‌چاکدار (Shaded-Pole) است. محیط مرطوب تشتک کولر حاوی املاح کلسیم، منیزیم و بیوکربنات‌ها است که با گذشت زمان رسوب داده و شفت پمپ را مسدود می‌نمایند. اگر پمپ در آب لجن‌آلود کار کند، پروانه پلاستیکی دچار سایش و کاویتاسیون شده و دبی حجمی خنک‌سازی افت می‌کند؛ اگر شفت قفل کند، جریان عبوری از سیم‌پیچ پمپ از مرز دمای کلاس حرارتی سیم‌ها عبور کرده و در چند دقیقه پمپ می‌سوزد.

در اقدامات مرتبط با راهنمای کامل انتخاب و سرویس پمپ‌های آب کولری الکتروژن در سال ۱۴۰۵، بررسی لقی شعاعی شفت استیل پمپ، تمیز کردن توری محافظ رسوب‌گیر و تنظیم شناور آب (فلوتر) در اولویت قرار دارد. تنظیم فلوتر باید به شکلی صورت گیرد که ارتفاع آب همواره ۲ سانتی‌متر زیر لوله سرریز تشتک تثبیت شود تا ضمن غوطه‌وری کامل پروانه مکش، از سرریز بیهوده آب و هدررفت انرژی جلوگیری گردد. همچنین، اگر متوجه علائم اختلال در عملکرد پمپ شدید، تطبیق وضعیت با نشانه‌های فنی مطرح‌شده در راهنمای جامع عیب‌یابی پمپ آب کولر سوخته از وارد آمدن خسارت به برد فرمان یا سوختن پوشال‌ها ناشی از خشکی جلوگیری خواهد کرد.

ترفند ۴: تحلیل آیرودینامیک افت فشار و تعویض پوشال با پد سلولزی

پوشال‌های سنتی ساخته‌شده از تراشه‌های چوب صنوبر به دلیل ساختار نامتقارن، بعد از یک فصل استفاده تحت تأثیر شستشوی مداوم متراکم شده و افتادگی پیدا می‌کنند. افتادگی پوشال منجر به دو پدیده مخرب می‌گردد: نخست، تشکیل کانال‌های عبور هوای خشک بدون تماس با آب (Air Bypass)؛ و دوم، ایجاد مقاومت آیرودینامیکی و افت فشار استاتیکی نامتعادل در ورودی‌های هوا. این امر فشار مکش روی پروانه حلزونی را بالا برده و الکتروموتور را وادار به کشیدن آمپر مازاد می‌کند.

در پروژه‌های بازسازی و نوسازی برای سال ۱۴۰۵، ارتقای پوشال به پدهای سلولزی با زاویه هندسی مقاطع (مانند زوایای ۴۵-۱۵ یا ۶۰-۳۰) راهکاری فوق‌العاده برای تثبیت نقطه کار فن بر روی منحنی عملکردی (Fan Performance Curve) است که مانع از افزایش آمپراژ الکتروموتور می‌شود.

ترفند ۵: بالانس دینامیکی حلزونی پروانه و کنترل ارتعاشات هارمونیک

محور پروانه فن گریز از مرکز کولر (Forward-Curved Centrifugal Fan) در طول کارکرد ممتد به دلیل جذب نامتقارن گل‌ولای، رسوبات کربناتی یا برخورد اشیای معلق دچار نامتعادلی جرمی (Mass Unbalance) می‌شود. فرمول گریز از مرکز نابالانسی $F = m \cdot r \cdot \omega^۲$ نشان می‌دهد که حتی چند گرم رسوب بر روی یکی از پره‌ها، با افزایش دور دورانی فن تا ۵۰۰ RPM، نیروی تناوبی مخربی را به یاتاقان‌ها و بدنه فلزی کولر اعمال می‌کند.

این ارتعاشات هارمونیک ابتدا به صورت صدای زوزه و لرزش ورقه‌های بدنه بروز کرده و سپس منجر به شکستگی پایه یاتاقان، شل شدن اتصالات و خستگی سازه‌ای می‌شود. هنگام سرویس و نگهداری از کولر، باید با چرخاندن ملایم پروانه با دست، بالانس استاتیکی آن را ارزیابی نمود (پروانه نباید پس از رها شدن بلافاصله به یک سمت خاص متمایل شود). همچنین بالانس دینامیکی با وزنه‌های سربی استاندارد بازتنظیم شده و وضعیت شفت با ساعت اندیکاتور از نظر عدم وجود تابیدگی شعاعی بررسی گردد.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتورهای صنعتی ۳ فاز موتوژن پایه دارB35

الکتروموتور موتوژن سه فاز ۱.۲ اسب ۰.۳۷ کیلووات ۳۰۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۵۴۴ اسب ۴۰۰ کیلووات ۱۰۰۰ دور

الکتروموتور کولری ۱/8اسب الکتروژن

ترفند ۶: پایش الکتروموتور، کالیبراسیون خازن و بازرسی کلید گریز از مرکز

موتور کولر آبی از تیپ الکتروموتورهای تک‌فاز القایی با استاتور دو سرعته (دور تند و کند، معمولاً ۹۵۰ و ۱۴۲۵ دور بر دقیقه) است. این موتورها بسته به قدرت موتور (۱/۳، ۱/۲ یا ۳/۴ اسب بخار) از دو سیستم راه‌اندازی فاز شکسته (Split-Phase) یا خازن راه‌انداز/خازن دائم (Capacitor Start / Run) بهره می‌گیرند. شناخت نقشه سیم‌پیچی و تست قطعات برای حفظ سلامت دستگاه الزامی است.

یکی از قطعات مکانیکی-الکتریکی حساس در داخل این موتورها، پلاتین کلید گریز از مرکز (Centrifugal Switch) است. این کلید در زمان شروع به کار موتور، سیم‌پیچ کمکی استارت را در مدار قرار می‌دهد و پس از رسیدن دور موتور به حدود ۷۵ درصد دور نامی، با اتکا به نیروی گریز از مرکز، پلاتین باز شده و سیم‌پیچ استارت را از مدار خارج می‌کند. در صورت چسبیدن پلاتین یا شکستگی فنرهای گاورنر گریز از مرکز ناشی از رطوبت، سیم‌پیچ راه‌انداز در مدار باقی مانده و به دلیل بالا بودن مقاومت و بار حرارتی شدید، در کمتر از ۳۰ ثانیه می‌سوزد. برای تحلیل تخصصی‌تر کدهای خرابی استاتور و دیاگرام‌ها، مباحث فنی مقاله بررسی و انتخاب موتور کولر آبی؛ راهنمای جامع عیب‌یابی ۱۴۰۵ بهترین راهنمای میدانی است. همچنین خازن‌های راه‌انداز روغنی یا الکترولیتی باید سالانه با مولتی‌متر و خازن‌سنج تست شوند تا ظرفیت میکروفاراد ($\mu F$) آنها دچار افت نشده باشد؛ چرا که افت ظرفیت خازن باعث کاهش گشتاور راه‌اندازی و قفل ماندن موتور روی بار سنگین خواهد شد.

ترفند ۷: پروتکل شات‌دان پاییزی و حفاظت در برابر خوردگی کاتدی (Winterization)

بخش بزرگی از فرسایش و استهلاک قطعات مکانیکی کولر در فصل زمستان و زمان خاموشی دستگاه رخ می‌دهد، نه در تابستان! مجاورت تشتک با رسوبات مرطوب راکد، نفوذ باران‌های اسیدی و رطوبت منجمدکننده، اکسیداسیون ورقه‌های گالوانیزه را تشدید می‌کند و پدیده «زنگ سفید» روی فلز روی پدید می‌آورد. برای پیشگیری از این خسارت‌ها، اجرای اصولی دستورالعمل اقدامات حیاتی قبل از استفاده از کولر و شات‌دان فصلی الزامی است:

1. تخلیه آب و شستشوی اسیدی ملایم: مهره آب‌بندی سرریز را باز کرده و کف کولر را با فرچه و محلول‌های جرم‌زدای غیرخورنده رسوب‌زدایی کنید. در صورت مشاهده خراشیدگی لایه گالوانیزه، سطح را با پرایمرهای غنی از روی (Zinc-Rich Cold Galvanizing) یا پوشش اپوکسی بپوشانید.
2. آزادسازی تنش تسمه: در فصل سرما تسمه را از روی پولی موتور پیاده کنید تا کشش مداوم تسمه باعث نامتوازن شدن تنش شفت و گود افتادگی پولی نشود.

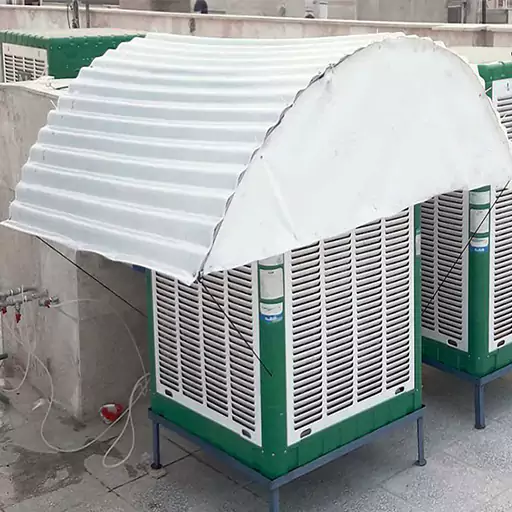

3. مسدودسازی کانال هوا و ایزولاسیون برزنتی: نصب کاور ضخیم ضدآب و برزنتی بر روی بدنه خارجی و مسدود کردن دریچه‌های داخلی مانع از کشش معکوس هوای گرم ساختمان (Stack Effect) و اتلاف حرارتی سیستم گرمایش مرکزی در زمستان می‌شود.

نگهداری تخصصی سیستم‌های تبرید تراکمی (اسپلیت و کولر گازی)

سرویس و نگهداری از کولر گازی نیازمند دقت در ابعاد کنترل فشار و حرارت مبرد است. هرگونه افت راندمان انتقال حرارت در کویل اواپراتور (پنل داخلی) یا کندانسور (یونیت خارجی)، مستقیماً تعادل فازی مبرد را بر هم زده و کمپرسور اینورتر یا دور ثابت را در شرایط بحرانی قرار می‌دهد.

• شستشوی فیلترهای الکترواستاتیک پنل داخلی: فیلترهای پلی‌پروپیلن جذب ذرات باید هر ۳۰ روز با آب ولرم و شوینده ملایم بدون عطر تمیز شوند. مسدود بودن فیلتر جریان هوای عبوری از روی کویل اواپراتور را کاهش داده و باعث افت فشار اواپراسیون و بازگشت مبرد مایع نسوخته به ورودی کمپرسور (Liquid Slugging) می‌شود که صدمه فاجعه‌باری به سیلندر و پیستون کمپرسور می‌زند.
• نظافت کویل کندانسور با کارواش فشار پایین: کندانسور خارجی در معرض انواع دوده و گردوغبار قرار دارد. شستشوی آن باید با فشار حداکثر ۱۰ بار و به صورت عمودی هم‌راستا با فین‌ها انجام شود تا فین‌های نازک آلومینیومی کج نشوند. پره‌های مسدودشده، تبادل حرارت را قطع کرده و اورلود حرارتی (Thermal Overload Protector) کمپرسور را فعال می‌سازد. پس از شستشو، حتماً باید ۱۲ ساعت به دستگاه استراحت داد تا رطوبت محفظه الکتریکی کاملاً تبخیر شود.
• بررسی میزان سوپرهیت و ساب‌کولینگ (Superheat & Subcooling): اندازه‌گیری فشار مدار با منیفولد گیج گاز به تنهایی برای ارزیابی گاز مبرد کافی نیست. یک تکنسین خبره باید با ترمومتر کلمپی، میزان ساب‌کول مایع خروجی از کندانسور و سوپرهیت بخار ورودی به کمپرسور را محاسبه کند تا مطمئن شود شارژ مبرد در شرایط ایده‌آل کاری قرار دارد و هیچ نشتی پنهانی رخ نداده است.
• تخلیه و ضدعفونی تشت درین (Condensate Drain): مسیر تخلیه آب تقطیرشده محیط در فصل گرما مستعد رشد کپک‌ها و جلبک‌هاست. انسداد شلنگ درین موجب سرریز آب از زیر پنل داخلی و آسیب به دکوراسیون و مدارهای الکترونیکی دستگاه می‌شود؛ بنابراین تزریق محلول ضدعفونی رقیق سالانه باید انجام گیرد.

بهینه‌سازی و سرویس سیستم تهویه خودرو در شرایط حرارتی حاد

سیستم خنک‌کننده اتومبیل به مراتب نسبت به سیستم‌های خانگی تحت بارهای دینامیکی و ارتعاشی شدیدتری قرار دارد. کمپرسور کولر خودرو از طریق کلاچ الکترومغناطیسی و تسمه دینام مستقیماً از میل‌لنگ پیشرانه نیرو دریافت می‌کند. عدم سرویس این مدار موجب افزایش مصرف بنزین تا ۲ لیتر در ۱۰۰ کیلومتر و تحمیل بار اضافی بر پیشرانه خودرو در ترافیک‌های سنگین خواهد شد.

برای پایداری عملکرد کولر خودرو، کلاچ مغناطیسی و گپ هوایی (Air Gap) فولی کمپرسور که باید معمولاً بین ۰. ۳۵ تا ۰. ۶ میلی‌متر باشد بازرسی شود. دومین مسئله حیاتی، نظافت کندانسور خودرو است که درست در جلوی رادیاتور آب نصب شده؛ مسدود شدن شبکه‌های کندانسور با پشه‌ها و سنگریزه‌ها ضمن از کار انداختن کولر، باعث بالا رفتن آمپر آب موتور نیز می‌شود. همچنین فیلتر هوای کابین به دلیل اثر مستقیم بر سلامتی سرنشینان و حفظ حجم هوای عبوری از فن بلوور (Blower Fan)، باید هر ۱۵ هزار کیلومتر تعویض گردد. روشن کردن مداوم کولر حتی به مدت ۵ دقیقه در هر ماه از فصل سرما، واشرهای آب‌بندی نئوپرنی مدار را با چرخش روغن پلی‌ال‌استر (POE Oil) چرب نگه می‌دارد و مانع فرار گاز می‌گردد.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز چدنی ۴۰ اسب ۳۰ کیلووات ۱۰۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۶۰ اسب ۴۵ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۱۵۰ اسب ۱۱۰ کیلووات ۷۵۰ دور

الکتروموتور سه فاز ۵.۵ اسب ۴ کیلووات 1000دور الکتروژن

چک‌لیست مهندسی نگهداری پیشگیرانه (PM) دوره‌ای کولر

برای مدیریت بهینه زمان و قطعات، اجرای یک برنامه مشخص نگهداری پیشگیرانه (Preventive Maintenance) طبق استاندارد صنعتی، کلید اصلی جلوگیری از خرابی‌های غیرمنتظره در روزهای اوج گرمای سال ۱۴۰۵ است. جدول زیر راهنمای جامع اقدامات لازم برای انواع کولرها را خلاصه می‌کند:

رعایت دقیق این چک‌لیست و انتخاب قطعات باکیفیت استاندارد صنعتی، هزینه استهلاک کلی تجهیزات سرمایشی را تا ۷۵ درصد کاهش داده و راندمان مصرف انرژی کل ساختمان را در محدوده سبز استانداردهای مصرف ملی و بین‌المللی حفظ می‌نماید.

سوالات متداول
