موتور کولر آبی به عنوان قلب محرک سیستم‌های سرمایش تبخیری، وظیفه تبدیل انرژی الکتریکی به توان مکانیکی پایدار جهت چرخش پروانه (بلوور) و تامین دبی هوای مطبوع را بر عهده دارد. در تحلیل‌های تخصصی کارشناسان «آرکا موتورز»، عملکرد بهینه، طول عمر مفید و ضریب راندمان سیستم سرمایشی در ساختمان‌های مسکونی، تجاری و سوله‌های صنعتی، مستقیماً به سازگاری مشخصات الکترومکانیکی الکتروموتور با ظرفیت هوادهی و ساختار آیرودینامیکی فن وابسته است. با توسعه فناوری‌های الکترونیک قدرت در سال ۱۴۰۵، رویکرد مهندسی به طراحی دینام کولر آبی از موتورهای سنتی القایی به سمت درایوهای مغناطیس دائم پیشرفته ارتقا یافته است که تحولی اساسی در مدیریت مصرف انرژی ایجاد می‌کند.

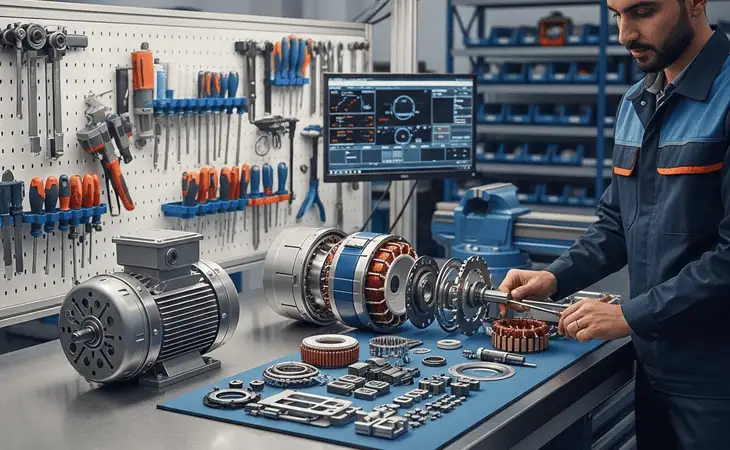

ساختار مهندسی و انواع موتور کولر آبی در سال ۱۴۰۵

شناخت دقیق توپولوژی داخلی الکتروموتورهای کولری، پایه و اساس اجرای اصولی نگهداری و تعمیرات (PM) و همچنین اتخاذ تصمیمات مهندسی در پروژه‌های تاسیساتی است. الکتروموتورهای به کار رفته در سیستم‌های تبخیری به طور کلی به دو شاخه عمده تقسیم می‌شوند که هر یک از ویژگی‌های رفتاری، گشتاور راه‌اندازی و بازده انرژی متفاوتی برخوردار هستند.

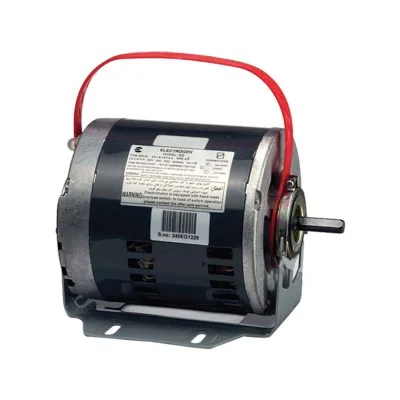

در طراحی موتورهای القایی تک‌فاز جریان متناوب (AC Induction Motors)، استاتور از ورقه‌های فولاد سیلیسیومی به منظور کاهش تلفات فوکو (Eddy Current Losses) تشکیل شده است. سیم‌پیچ استاتور شامل کلاف‌های اصلی (Run Winding) برای ایجاد میدان در دور تند (۱۴۲۵ دور در دقیقه) و دور کند (۹۵۰ دور در دقیقه) به همراه سیم‌پیچ کمکی (Start Winding) است. روتور این ماشین‌ها از نوع قفس سنجابی (Squirrel Cage) آلومینیوم تزریقی است که ساختاری صلب، بدون جرقه و با حداقل نیاز به سرویس ارائه می‌دهد.

عملکرد مکانیکی شفت در این موتورها توسط بوش‌های برنزی متخلخل (Sintered Bronze Sleeve Bearings) یا در برخی نسخه‌های مدرن توسط بلبرینگ‌های دوربالای آب‌بندی‌شده مهار می‌شود. در مدل‌های متداول دارای کلید گریز از مرکز (Centrifugal Switch)، مکانیزم پلاتین با رسیدن دور موتور به حدود ۷۵ درصد دور نامی، سیم‌پیچ کمکی و خازن راه‌انداز را از مدار خارج می‌کند تا از اشباع حرارتی سیم‌پیچ استارت جلوگیری شود.

⚙️

راهنمای فنی انتخاب موتور کولر آبی بر اساس متراژ: محاسبه دقیق اسب بخار (HP)

تأمین مستقیم و بدون واسطه انواع الکتروموتورهای صنعتی با ضمانت اصالت و گارانتی آرکا صنعت.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتورهای صنعتی ۳ فاز موتوژن پایه دارB3

الکتروموتور موتوژن سه فاز ۱.۸ اسب ۰.۰۹ کیلووات ۳۰۰۰ دور

الکتروموتور موتوژن سه فاز آلومینیوم بدون پایه نیم فلنج دارB14

الکتروموتور موتوژن سه فاز چدنی ۲۲۰ اسب ۱۶۰ کیلووات ۱۰۰۰ دور

مشاهده مشخصات و ثبت سفارش

موتورهای القایی دوسطحی در برابر فناوری مغناطیس دائم BLDC در موتور کولر آبی

طی سال‌های اخیر، ظهور موتورهای جریان مستقیم بدون جاروبک (Brushless DC – BLDC) بازار تجهیزات برودتی را دگرگون کرده است. برخلاف موتورهای القایی که میدان مغناطیسی روتور از طریق القا تولید می‌شود و تلفات ژول قابل توجهی به همراه دارد، در موتور BLDC روتور مجهز به مگنت‌های نئودیمیوم دائم (NdFeB) است. درایور الکترونیکی وظیفه کموتاسیون جریان فازها را بر اساس سیگنال‌های دریافتی از سنسورهای اثر هال بر عهده داشته و امکان کنترل سرعت بدون پله (Inverter Speed Control) را فراهم می‌سازد.

راهنمای فنی تطبیق توان الکتروموتور با ظرفیت هوادهی (CFM)

انتخاب نادرست قدرت موتور، یکی از اصلی‌ترین ریشه‌های خرابی زودهنگام در تاسیسات تهویه تبخیری است. برای درک عمیق‌تر روابط ترمودینامیکی و انتقال مومنتوم میان پروانه و موتور، مطالعه راهنمای فنی محاسبه توان موتور کولر آبی: تبدیل CFM به اسب بخار (HP) به شدت پیشنهاد می‌شود. انتخاب موتوری با توان کمتر از بار آیرودینامیکی فن منجر به پدیده Under-Sizing، افزایش لغزش، بالا رفتن جریان نامی (FLA) و در نتیجه سوختن سیم‌پیچ اصلی در روزهای اوج گرما می‌گردد.

مطابق با الزامات استانداردهای بین‌المللی ارزیابی تجهیزات سرمایش تبخیری ASHRAE، انتخاب الکتروموتور باید متناسب با افت فشار استاتیکی کانال‌کشی و وزن ستون هوای جابجا شونده انجام شود:

پروتکل عیب‌یابی تخصصی: علل خرابی و تست‌های عملکردی دینام

در تحلیل عیوب الکترومکانیکی، مهندسان تاسیسات با چالش‌های متعددی نظیر صدای وزوز، عدم تغییر دور، تریپ مداوم کلید محافظ و داغ شدن غیرعادی فریم مواجه می‌شوند. برای بررسی رفتاری مکانیزم‌های شکست، به مقاله تحلیلی علت‌های اصلی و تخصصی خرابی دینام کولر آبی مراجعه فرمایید. در ادامه، روند سیستماتیک ریشه‌یابی خطاهای شایع تشریح شده است.

۱. عدم چرخش روتور همراه با صدای هوم (Humming)

اگر با وصل کلید دور کند یا تند، موتور هیچ حرکتی نکرده اما صدای وزوز ممتد به گوش می‌رسد، نشان‌دهنده نبود گشتاور راه‌اندازی (Starting Torque) است. اصلی‌ترین عوامل بروز این نقص عبارتند از:

• خرابی یا تخلیه خازن راه‌انداز: افت ظرفیت میکروفارادی خازن مانع از شیفت فاز ۹۰ درجه میان جریان سیم‌پیچ اصلی و کمکی شده و میدان دوار ایجاد نمی‌گردد.
• قفل مکانیکی (Mechanical Jamming): گیرپاژ بوش‌ها و شفت موتور به دلیل خشکی مفرط لایه روانکار نمدی، یا دفرمگی یاتاقان‌های حلزونی فن. با تست دستی شفت (در حالت بی‌برقی کامل)، نرمی چرخش را بررسی کنید.
• نقص عملکرد کلید گریز از مرکز (پلاتین): چسبیدن کنتاکت‌ها در وضعیت باز یا شکستن فنر پلاتین باعث می‌شود سیم‌پیچ کمکی در لحظه صفر وارد مدار نشود.

۲. داغ شدن بیش از حد فریم و استشمام بوی سوختگی لاک عایق

دمای استاندارد پوسته الکتروموتور حین کارکرد دائم نباید از کلاس حرارتی مجاز (معمولاً بین ۶۰ تا ۷۵ درجه سانتی‌گراد بالاتر از دمای محیط) تجاوز کند. پدیده‌های زیر موجب افزایش بحرانی دما می‌شوند:

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور مشعل الکتروژن

الکتروموتور موتوژن سه فاز چدنی ۱۲۵ اسب ۹۰ کیلووات ۷۵۰ دور

الکتروموتور موتوژن سه فاز ۲۰ اسب ۱۵ کیلووات ۱۵۰۰ دور

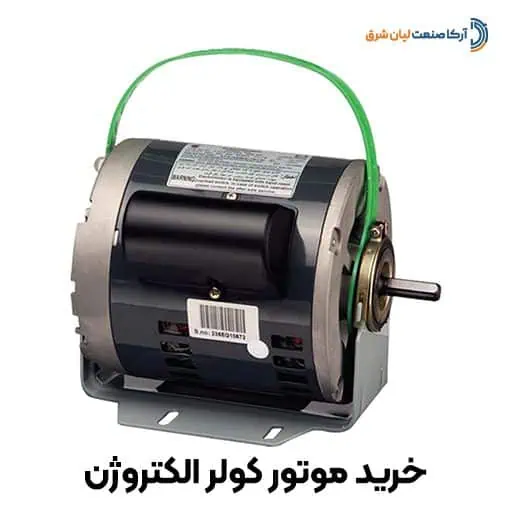

موتور کولر ۱/۳ الکتروژن بدون خازن

• اتصال کوتاه حلقه به حلقه (Inter-Turn Short Circuit): از بین رفتن موضعی لاک سیم مسی ناشی از لرزش یا نوسان ولتاژ، کلاف بسته‌ای ایجاد می‌کند که جریان گردابی مخرب تولید کرده و سبب سوختن کامل استاتور می‌گردد.
• کشش غیراصولی تسمه V-Belt: سفت بودن بیش از حد تسمه بار شعاعی (Radial Load) شدیدی به بوش انتهایی وارد کرده و اصطکاک و دمای ژورنال را بالا می‌برد.
• افت ولتاژ تغذیه (Under-Voltage): طبق رابطه توان $P=V \cdot I \cdot \cos\varphi$، با کاهش ولتاژ شبکه برق به زیر ۲۰۰ ولت، موتور برای تامین گشتاور مکانیکی مجبور به کشیدن جریان بالاتر شده که تلفات اهمی ($I^۲ R$) را به شدت تقویت می‌کند.

۳. ارتعاشات هارمونیک و نویز غیرعادی مکانیکی

تولید صداهای کوبشی ریتمیک نشانه لقی محوری یا شعاعی روتور (End-Play یا Side-Play) است. گشاد شدن بوش‌های برنزی موجب تغییر گپ هوایی (Air Gap) میان روتور و استاتور و در نهایت برخورد فیزیکی هسته متحرک با ورقه‌های استاتور می‌شود که صدایی بم و ارتعاش شدیدی به همراه دارد.

آزمون‌های الکتریکی و تست ابزار دقیق سیم‌پیچی

جهت جلوگیری از تصمیم‌گیری‌های حدسی و تضمین عملکرد ایمن سیستم، تکنسین‌ها باید طبق استانداردهای بازرسی تجهیزات برودتی از تجهیزات تست ابزار دقیق استفاده کنند. برای مشاهده نقشه‌های وایرینگ و جزئیات بیشتر به راهنمای سرویس موتور کولر آبی : دیاگرام سیم‌کشی و عیب‌یابی پیشرفته مراجعه فرمایید.

روش‌های تست با مولتی‌متر و کلمپ‌آمپرمتر:

• تست اندازه‌گیری جریان بار نامی (FLA Test): کلمپ‌آمپرمتر را دور کابل ورودی فاز دور کند و سپس دور تند قرار دهید. آمپراژ ثبت‌شده زیر بار اتصال کامل فن و تسمه باید دقیقاً مطابق با مقادیر پلاک موتور باشد؛ افزایش جریان به بیش از ۱۰٪ مقدار پلاک، حاکی از بار مازاد مکانیکی یا خرابی قسمتی از کلاف است.
• تست مقاومت اهمی کلاف‌ها (DC Resistance Test): مولتی‌متر دیجیتال را در کمترین رنج اهم قرار دهید. مقاومت سیم‌پیچ دور کند همواره مقداری بیشتر از سیم‌پیچ دور تند را نشان می‌دهد (به عنوان مثال، دور تند حدود ۲ الی ۵ اهم و دور کند حدود ۵ الی ۹ اهم بسته به توان). نمایش عدد $۰.۰\,\Omega$ نشانه اتصال کوتاه و نمایش علامت $OL$ به معنای قطعی درون کلاف است.
• تست مقاومت عایقی میگر (Megger Insulation Test): با دستگاه تست میگر در ولتاژ ۵۰۰ ولت DC، عایق‌بندی بین هر یک از ترمینال‌های فاز با بدنه فلزی موتور را ارزیابی کنید. مقاومت کمتر از ۵ مگااهم نشان‌دهنده ضعف عایق‌بندی، نفوذ رطوبت و ریسک بالای شوک الکتریکی است.

تحلیل مقایسه‌ای برندها و متریال در بازار الکتروموتورهای تهویه

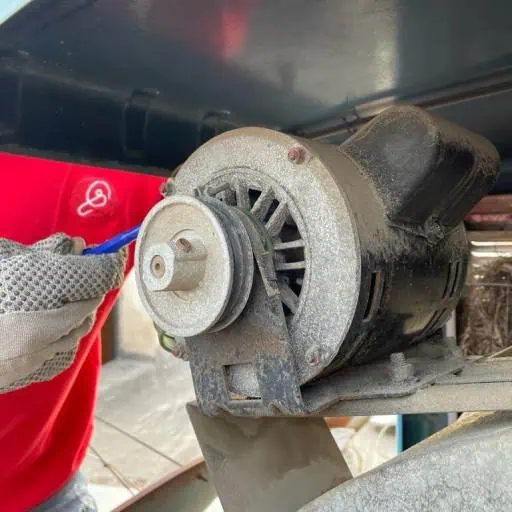

در بازار صنعتی ایران، برندهای شاخصی نظیر موتوژن و الکتروژن استانداردهای تولید را به پیش می‌برند. در تحلیل‌های تجربی، مدل‌های مجهز به سیم‌پیچ ۱۰۰٪ مس با خلوص بالا، افت ولتاژ کمتر و ضریب انتقال حرارتی به مراتب بالاتری در مقایسه با سیم‌های آلومینیومی روکش‌دار مس (CCA) دارند. جهت دریافت مقایسه پارامتری ابعاد، جنس پوسته و تلفات این تجهیزات، حتماً مطلب مقایسه فنی موتور کولر موتوژن و الکتروژن: تحلیل جامع مشخصات و راندمان برای انتخاب بهینه را مرور نمایید.

همچنین طبق اطلاعات منتشرشده در رده‌بندی موتورهای HVAC سرمایش تبخیری Grainger، طراحی کلاهک‌های ضدپاشش آب (Drip-Proof)، استفاده از خازن‌های الکترولیتی گرید صنعتی، و بکارگیری سیستم‌های تعلیق فنری ضدلرزش (Resilient Base Mounting) مهم‌ترین پارامترهایی هستند که دوام کارکردی سیستم‌های برودتی را در اقلیم‌های با سختی آب بالا تضمین می‌نمایند.

چک‌لیست مهندسی نگهداری پیشگیرانه (PM) و بهینه‌سازی دوره بهره‌برداری

به منظور افزایش طول عمر الکتروموتور و ارتقای بازده سرمایشی در طول فصل گرما، اعمال این چک‌لیست دوره‌ای توصیه می‌شود:

• پایش و شارژ روغن نمد بوش‌ها: پیش از شروع فصل، محفظه روغن‌دان ژورنال‌ها را با چند قطره روغن معدنی غیرشوینده با ویسکوزیته SAE ۲۰ یا ISO VG ۴۶ پر کنید. از روغن‌های دارای افزودنی پاک‌کننده یا گریس سنگین درون بوش‌های برنزی اکیداً پرهیز شود.
• تنظیم هم‌راستایی لیزری یا مکانیکی پولی‌ها (Pulley Alignment): پولی سرموتور و پولی حلزونی پروانه باید با خط‌کش یا تراز لیزری در یک صفحه موازی قرار گیرند. انحراف محوری (Misalignment) علاوه بر پاره کردن زودهنگام تسمه، سبب فرسایش مخرب شفت می‌شود.
• تنظیم فلکشن تسمه (Belt Deflection): تنش استاندارد تسمه به گونه‌ای است که با اعمال نیروی متعادل انگشت در نقطه وسط فاصله دو پولی، تسمه معادل ۱. ۵ تا ۲ سانتی‌متر تغییر مکان دهد.
• غبارزدایی و تمیزکاری پره‌های هدایت هوا: تجمع رسوبات نمکی و گردوغبار بر روی هوزینگ استاتور، انتقال حرارت جابجایی را مختل کرده و موتور را در معرض داغی مزمن قرار می‌دهد.
• نصب سایبان استاندارد: جلوگیری از تابش مستقیم اشعه خورشید، دمای پوسته فریم را بین ۷ تا ۱۲ درجه سانتی‌گراد کاهش داده و از پیری زودرس عایق پلیمری سیم‌پیچ‌ها جلوگیری می‌کند.
