بهترین جنس فلنج بستگی مستقیم به پارامترهای ترمودینامیکی فرآیند شامل فشار کاری، دامنه دمای عملیاتی، نرخ خورندگی سیال و تنش‌های مکانیکی وارد بر خط لوله یا بدنه تجهیزاتی نظیر پمپ‌ها و الکتروموتورها دارد. انتخاب متریال نامناسب می‌تواند منجر به نشتی فاجعه‌بار سیالات شیمیایی، افت فشار خط، کاویتاسیون در الکتروپمپ‌ها و تحمیل هزینه‌های سنگین تعمیرات و توقف خط تولید شود. مهندسان متالورژی و پایپینگ برای دستیابی به بالاترین راندمان و طول عمر در سیستم‌های انتقال سیال و ماشین‌آلات دوار، از استانداردهای سخت‌گیرانه بین‌المللی نظیر ASME B16.۵ و DIN EN ۱۰۹۲-۱ برای گزینش جنس فلنج استفاده می‌کنند.

فلنج صنعتی چیست و چرا انتخاب متریال آن حیاتی است؟

فلنج (Flange) یک اتصال‌دهنده دیسکی یا حلقه‌ای مکانیکی است که جهت ایجاد اتصالات جداشونده (Demountable Joints) در خطوط پایپینگ، شیرآلات صنعتی، مخازن تحت فشار، پمپ‌ها و تجهیزات دوار به کار می‌رود. برخلاف اتصالات کاملاً جوشی لب‌به‌لب، اتصالات فلنجی امکان دمونتاژ سریع تجهیز برای اورهال، تمیزکاری و تعویض گسکت را بدون نیاز به برش لوله فراهم می‌سازند.

مکانیزم آب‌بندی در اتصال فلنجی متکی بر فشردگی یکنواخت واشر آب‌بندی (Gasket) میان دو پیشانی فلنج (Flange Face) توسط گشتاور پیچ و مهره‌ها (Stud Bolts) است. اگر جنس فلنج از استحکام تسلیم (Yield Strength) کافی برخوردار نباشد، تحت تنش‌های حرارتی یا فشار داخلی خط دچار خمش (Flange Rotation) شده و آب‌بندی سیستم مختل می‌شود. طبق مستندات فنی مراجع بین‌المللی پایپینگ مانند راهنمای متریال فلنج در ASME، انتخاب آلیاژ نامناسب حتی می‌تواند منجر به تشکیل پیل گالوانیک و خوردگی تشدیدشده در محل تماس با لوله گردد.

انواع تیپ‌های فلنج در صنایع لوله‌کشی و ماشین‌آلات

فلنج‌ها بر اساس نحوه اتصال به لوله، هندسه بدنه و میزان تحمل تنش مکانیکی به انواع مختلفی طبقه‌بندی می‌شوند که پرکاربردترین آن‌ها عبارتند از:

۱. فلنج گلودار جوشی (Weld Neck Flange)

این مدل دارای یک مخروطی (Hub) امتدادیافته است که ضخامت آن به تدریج کاهش یافته و به لوله جوش لب به لب (Butt Weld) می‌شود. این طراحی هندسی تمرکز تنش را در پایه فلنج به حداقل رسانده و آن را به گزینه‌ای ایده‌آل برای دماها و فشارهای بحرانی تبدیل کرده است.

۲. فلنج رزوه‌ای یا دنده‌ای (Threaded Flange)

این فلنج به وسیله رزوه‌های مخروطی داخلی (معمولاً بر اساس استاندارد NPT) بدون نیاز به عملیات جوشکاری به لوله بسته می‌شود و کاربرد عمده آن در خطوط کم‌فشار با سیالات غیرقابل اشتعال است.

محصولات مرتبط

مشاهده همه محصولات ←

نیم فلنچ سایز ۶۳ الکتروژن

موتور کولر الکتروژن ۳/۴ اسب بخار

فلنج آلومینیومی سایز 160الکتروژن

الکتروموتور مشعل الکتروژن

۳. فلنج لپ جوینت (Lap Joint Flange)

فلنج لپ جوینت به همراه یک قطعه انتهایی به نام استاب اند (Stub End) استفاده می‌شود. بخش بیرونی فلنج آزادانه می‌چرخد که این امر تراز کردن سوراخ‌های پیچ را در خطوطی با تعویض مکرر و محیط‌های اسیدی بسیار آسان می‌سازد.

۴. فلنج کور (Blind Flange)

صفحه‌ای دایره‌ای و فاقد سوراخ مرکزی که برای مسدودسازی انتهای خطوط لوله، نازل مخازن یا تست فشار هیدرواستاتیک به کار می‌رود و بالاترین تنش خمشی مرکزی را تجربه می‌کند.

۵. فلنج اسلیپون یا روکار (Slip-On Flange)

لوله درون این فلنج قرار گرفته و از دو طرف (داخل و خارج) با جوش گوشه (Fillet Weld) مهار می‌شود. هزینه نصب پایین‌تری نسبت به فلنج گلودار دارد، اما استحکام خستگی آن به مراتب کمتر است.

۶. فلنج ساکت ولد (Socket Weld Flange)

دارای یک پله داخلی است که لوله درون آن نشسته و جوشکاری از خارج اعمال می‌شود. معمولاً برای لوله‌های با سایز اسمی کوچک (کمتر از ۲ اینچ) و کلاس‌های فشاری بالا استفاده می‌شود.

۷. فلنج‌های انبساطی (Expander) و اوریفیس (Orifice)

فلنج انبساطی به عنوان جایگزین ترکیب تبدیل و فلنج عمل می‌کند، در حالی که فلنج اوریفیس مجهز به خروجی‌های رزوه‌شده روی بدنه است تا با قرار دادن صفحه اوریفیس میان دو فلنج، اختلاف فشار سیال جهت سنجش دبی جریان اندازه‌گیری شود.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز ۱.۳ اسب ۰.۲۵ کیلووات ۱۵۰۰ دور

موتور صنعتی ۱.۱۲ اسب ۰.۰۶ کیلووات ۱۵۰۰ دور سه فاز موتوژن تایپ ۵۶-4A

الکتروموتور موتوژن سه فاز ۵.۵ اسب ۴ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۵.۵ کیلووات ۷۵۰ دور

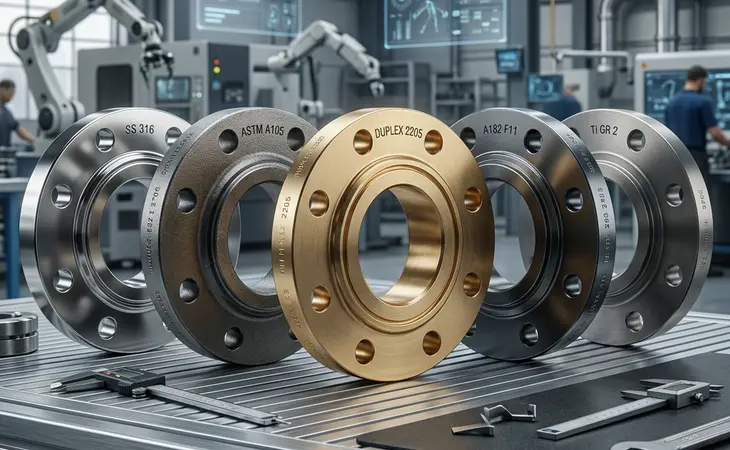

بهترین جنس فلنج چیست؟ بررسی تخصصی ۵ متریال برتر مهندسی

در تعیین بهترین جنس فلنج همواره موازنه‌ای چندجانبه میان هزینه اولیه سرمایه‌گذاری، مقاومت به خزش، چقرمگی ضربه‌ای، مقاومت در برابر پیتینگ و سازگاری با جنس لوله و سیلانت‌ها برقرار است. در ادامه ۵ خانواده متریال پرکاربرد در صنایع مدرن بررسی شده‌اند:

۱. فولاد کربنی (Carbon Steel): بهترین انتخاب برای مصارف عمومی و پرفشار

فولاد کربنی فورج‌شده بر اساس استاندارد ASTM A105 پرمصرف‌ترین متریال فلنج در صنایع نفت، گاز، پتروشیمی و تأسیسات بخار است. برای کاربردهای برودتی و دماهای منفی (تا منفی ۴۶ درجه سانتی‌گراد)، استاندارد ASTM A350 LF2 جایگزین می‌شود که چقرمگی ضربه‌ای شارپی بالاتری دارد.

مزایا: استحکام کششی بالا، مقاومت عالی در برابر فشار هیدرولیک، جوش‌پذیری بی‌نظیر و قیمت مقرون‌به‌صرفه.
معایب: حساسیت بالا به زنگ‌زدگی در محیط‌های مرطوب و اسیدی که نیازمند رنگ‌آمیزی، پوشش گالوانیزه یا حفاظت کاتدی است.

۲. فولاد ضد زنگ یا استنلس استیل: بهترین جنس فلنج برای محیط‌های خورنده و دارویی

فلنج‌های استنلس استیل بر اساس استاندارد ASTM A182 در گریدهای متعددی نظیر 304L،۳۰۴،316L و ۳۱۶ تولید می‌شوند. اضافه شدن ۲ الی ۳ درصد مولیبدن در استیل ۳۱۶ مقاومت آن را در برابر یون‌های کلر و اسیدهای خورنده به شدت افزایش می‌دهد. برای بررسی جامع تفاوت‌های ساختاری این آلیاژها، مطالعه مقاله فولاد ۳۰۴ یا ۳۱۶ در الکتروپمپ‌های صنعتی راهنمای مفیدی خواهد بود.

مزایا: مقاومت فوق‌العاده در برابر اکسیداسیون، پایداری ساختار متالورژیکی در دماهای بسیار بالا و پایین، بهداشتی بودن کامل برای صنایع غذایی و دارویی.
معایب: هزینه خرید چند برابری نسبت به فولاد کربنی، خطر بروز خوردگی بین‌دانه‌ای در صورت انجام ناصحیح عملیات حرارتی پس از جوشکاری.

۳. فلنج چدنی (Cast Iron): بهترین انتخاب برای تأسیسات آبرسانی، پمپ و الکتروموتور

فلنج‌های چدنی خاکستری (GG25) و چدن نشکن یا داکتیل (GGG40) کاربرد فوق‌العاده گسترده‌ای در ساخت بدنه و هوزینگ الکتروپمپ‌ها، شیرآلات سدها و فلنج‌های کوپلینگ موتورهای صنعتی دارند. چدن به دلیل داشتن گرافیت آزاد، توانایی جذب ارتعاشات مکانیکی را دارد که این امر مانع از شکستگی در اثر شوک‌های فشاری و ارتعاش موتور می‌شود. برای بررسی نحوه انتخاب موتورهای مناسب به مقاله مقایسه الکتروموتور با فریم چدنی و آلومینیومی مراجعه فرمایید.

همچنین در طراحی تجهیزات صنعتی مجهز به این متریال، مهندسان باید سیستم‌های تغذیه پشتیبان را مد نظر قرار دهند که در راهنمای محاسبه توان UPS تجهیزات دارای فلنج چدنی به طور کامل تبیین شده است.

۴. سوپرآلیاژهای پایه نیکل (Nickel Alloys): ایده‌آل برای شرایط فوق‌بحرانی

آلیاژهایی نظیر اینکونل (Inconel ۶۲۵/۷۱۸)، مونل (Monel ۴۰۰) و هستلوی (Hastelloy C276) در بخش‌هایی از پالایشگاه‌ها، صنایع هسته‌ای و پلتفرم‌های فراساحلی استفاده می‌شوند که هیچ متریال دیگری تاب تحمل همزمان دمای بالای ۸۰۰ درجه سانتی‌گراد و سیالات شدیداً اسیدی (نظیر گاز ترش H2S) را ندارد. طبق بررسی تخصصی در مقالات تولید پیشرفته فلنج‌های صنعتی API، این آلیاژها بالاترین مقاومت را در برابر ترک‌خوردگی ناشی از خوردگی تنشی (SCC) نشان می‌دهند.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز ۷.۵ اسب ۵.۵ کیلووات ۷۵۰ دور

الکتروموتور موتوژن تکفاز تک خازن ۱ اسب ۰.۷۵ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۲۰ اسب ۱۵ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن ضد انفجار ۱.۵ کیلووات ۳۰۰۰ دور EEXD

۵. آلیاژهای مس و ترموپلاستیک‌ها (PVC / PVDF / Brass): راه‌حل اقتصادی خطوط سبک

فلنج‌های برنجی و برنزی در خطوط لوله‌کشی کشتی‌ها و آب شیرین‌کن‌ها به دلیل عدم رسوب‌گیری زیستی (Bio-fouling) به کار می‌روند. از سوی دیگر، فلنج‌های پلیمری مانند PVC، پلی‌پروپیلن (PP) و PVDF در صنایع تصفیه آب و خطوط آبکاری شیمیایی کم‌فشار به دلیل وزن فوق‌العاده سبک، عایق بودن در برابر جریان‌های سرگردان الکتریکی و عدم اکسیداسیون کاربرد دارند.

جدول مقایسه فنی و مهندسی ۵ جنس برتر فلنج

جدول زیر مقایسه دقیقی از پارامترهای مهندسی متریال‌های پرکاربرد فلنج را جهت تسهیل در فرآیند انتخاب ارائه می‌دهد:

چک‌لیست مهندسی: معیارهای انتخاب متریال و آب‌بندی فلنج

هنگام انتخاب بهترین جنس فلنج برای پروژه‌های صنعتی، مهندسان طراح باید چک‌لیست زیر را گام‌به‌گام ارزیابی نمایند:

1. سازگاری شیمیایی با سیال: آیا سیال عبوری حاوی یون کلر، سولفید هیدروژن، اسید سولفوریک یا مواد اکسیدکننده است؟ برای آب دریا و محیط‌های کلریدی، حداقل گرید مجاز استیل ۳۱۶ یا برنز است.
2. طراحی تحت فشار و دما (P-T Rating): مطابق جداول استاندارد ASME B16.۵، با افزایش دمای کاری خط، میزان فشار قابل تحمل توسط متریال کاهش می‌یابد. فلنج باید در بالاترین دمای خط، فشار طراحی را تحمل کند.
3. سازگاری با روش‌های آب‌بندی و سیلانت‌ها: جنس سطح پیشانی فلنج باید به درستی با گسکت متناسب (اسپیرال وند، کلینگریت یا رینگی RTJ) و چسب‌های آب‌بندی صنعتی انتخاب شود. برای جزئیات عایق‌کاری، مطالعه راهنمای جامع انتخاب سیلانت و آب‌بندی صنعتی توصیه می‌شود.
4. عدم ایجاد اتصال دوفلزی (خوردگی گالوانیک): هرگز نباید فلنج استنلس استیل را مستقیماً به لوله یا فلنج کربن استیل در حضور یک الکترولیت رسانا بدون کیت‌های عایق‌ساز متصل نمود.

استانداردهای علامت‌گذاری (Marking) برای راستی‌آزمایی جنس فلنج

برای دسترسی به بهترین جنس فلنج متناسب با استاندارد خطوط و جلوگیری از ورود اقلام تقلبی به پروژه، بازرسان کنترل کیفیت باید علائم حک‌شده بر لبه بیرونی فلنج را بازبینی کنند. بر اساس استاندارد ASME B16.۵، هر فلنج شناسنامه‌دار باید دارای علائم زیر با فونت خوانا و دائمی باشد:

• نام یا نشان تجاری سازنده (Manufacturer Logo)
• استاندارد متریال و گرید متالورژیکی (مثلاً ASTM A105N یا A182 F316L)
• کلاس فشاری نامی (مثلاً Class ۱۵۰ یا Class ۳۰۰ یا PN16)
• سایز اسمی لوله (NPS یا DN، مانند “۴ یا DN100)
• ضخامت جداره یا رده لوله منطبق (مانند SCH ۴۰ یا SCH ۸۰ برای فلنج‌های گلودار)
• شماره ذوب (Heat Number) جهت رهگیری گواهی آنالیز متالورژیکی متریال (MTC)
