تحلیل فنی و پروتکل تعمیر موتور کولر آبی ۱۴۰۴: دیاگرام سیم‌کشی و عیب‌یابی پیشرفته

پروتکل ایمنی پیشرفته: پیش‌نیاز هرگونه اقدام فنی

قبل از ورود به هر مرحله از بازرسی، عیب‌یابی یا تعمیر الکتروموتور کولر آبی، رعایت پروتکل‌های ایمنی یک الزام غیرقابل چشم‌پوشی است. به دلیل ماهیت عملکردی این دستگاه که ترکیبی از ولتاژ الکتریکی بالا و رطوبت است، هرگونه سهل‌انگاری می‌تواند به شوک الکتریکی شدید و عواقب جبران‌ناپذیر منجر شود. به عنوان یک مهندس فنی، اکیداً توصیه می‌کنیم مراحل زیر را با دقت و به ترتیب اجرا نمایید:

• ایزولاسیون کامل منبع تغذیه (LOTO): اولین و حیاتی‌ترین گام، قطع کامل برق ورودی است. صرفاً خاموش کردن کلیدهای روی دیوار کافی نیست. فیوز مینیاتوری (MCB) اختصاصی کولر را از داخل جعبه فیوز اصلی در وضعیت قطع (Off) قرار دهید. در محیط‌های صنعتی، از سیستم قفل و برچسب (Lockout/Tagout) برای اطمینان از عدم وصل مجدد ناخواسته برق استفاده کنید.
• تایید قطعیت جریان با ابزار دقیق: پس از قطع فیوز، عدم وجود ولتاژ را با یک مولتی‌متر معتبر (در حالت ولتاژ AC) در ترمینال‌های ورودی برق کولر و همچنین روی بدنه فلزی دستگاه بررسی کنید. این مرحله یک اقدام احتیاطی نیست، بلکه بخشی ضروری از فرآیند است. هرگز به فازمتر به تنهایی اکتفا نکنید.
• تجهیزات حفاظت فردی (PPE): هنگام کار، از کفش ایمنی با کفی عایق لاستیکی و دستکش کار ضد لغزش و عایق کلاس پایین استفاده نمایید. برای کار در ارتفاع، از نردبان یا چهارپایه مستحکم و با ثبات، ترجیحاً از جنس فایبرگلاس (نارسانا) استفاده کنید.
• شناسایی دقیق یونیت کولر: در ساختمان‌های چند واحدی، قبل از قطع برق، با هماهنگی یک نفر در داخل واحد، کولر مورد نظر را برای چند ثانیه روشن و خاموش کنید تا از کار بر روی دستگاه صحیح اطمینان حاصل نمایید.

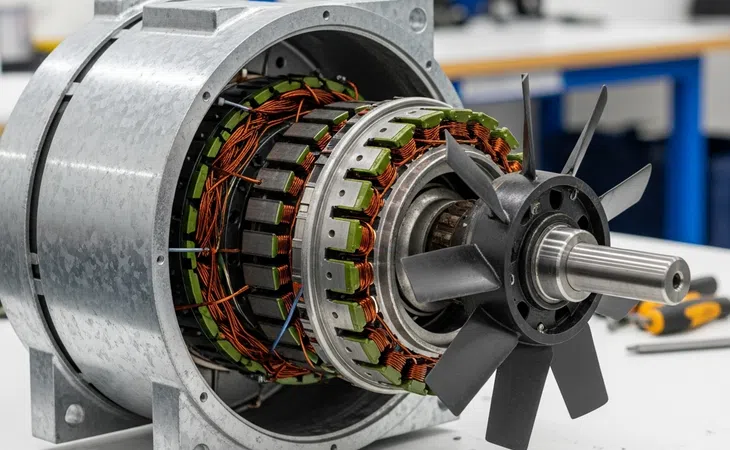

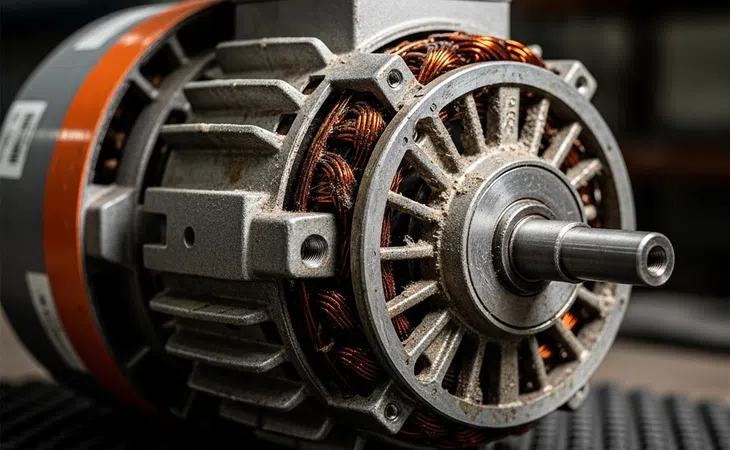

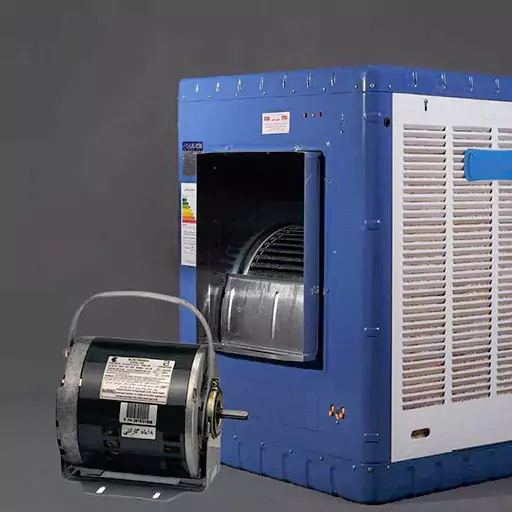

کالبدشکافی فنی الکتروموتور کولر آبی: از ساختار تا عملکرد

برای یک عیب‌یابی مهندسی و دقیق، درک ساختار و عملکرد هر یک از اجزای داخلی الکتروموتور ضروری است. موتورهای کولر آبی عمدتاً از نوع القایی تک‌فاز قفس سنجابی (Split-Phase or Capacitor-Start Squirrel-Cage Induction Motor) هستند که برای ایجاد گشتاور راه‌اندازی اولیه به یک مدار کمکی نیاز دارند. اجزای کلیدی این موتورها به شرح زیر است:

• استاتور (Stator): بخش ثابت و هسته مغناطیسی موتور که از ورقه‌های فولاد سیلیس‌دار لایه‌لایه (Laminated) برای به حداقل رساندن تلفات جریان گردابی (Eddy Current) و پسماند (Hysteresis) ساخته شده است. دو گروه سیم‌پیچ مجزا در شیارهای این هسته جای می‌گیرند.
• روتور (Rotor): بخش دوار موتور که به شکل قفس سنجاب طراحی شده و از میله‌های آلومینیومی یا مسی تشکیل شده که در دو انتها توسط حلقه‌هایی اتصال کوتاه شده‌اند. این بخش بدون هیچ‌گونه اتصال الکتریکی مستقیم، تحت تأثیر میدان مغناطیسی دوار استاتور به چرخش در می‌آید.
• سیم‌پیچ اصلی (Run/Main Winding): این سیم‌پیچ با قطر سیم بیشتر و تعداد دور کمتر (مقاومت اهمی پایین‌تر)، برای کار دائم موتور طراحی شده است. در موتورهای دو سرعته، این سیم‌پیچ خود دارای دو بخش برای دور تند (HI) و دور کند (LOW) است که با تغییر تعداد قطب‌های مغناطیسی موثر، سرعت را کنترل می‌کند.
• سیم‌پیچ راه‌انداز (Start/Auxiliary Winding): این سیم‌پیچ با سیم نازک‌تر و تعداد دور بیشتر، مقاومت اهمی بالاتری دارد و وظیفه‌اش ایجاد اختلاف فاز مکانی و زمانی با سیم‌پیچ اصلی برای تولید میدان مغناطیسی دوار و گشتاور راه‌اندازی اولیه است. این سیم‌پیچ برای کار دائم طراحی نشده و باید پس از رسیدن موتور به سرعت معین، از مدار خارج شود.
• کلید گریز از مرکز (Centrifugal Switch): یک مکانیزم کلیدزنی مکانیکی-الکتریکی که روی محور روتور نصب شده است. پس از اینکه سرعت موتور به حدود ۷۵-۸۰ درصد سرعت نامی خود رسید، نیروی گریز از مرکز بر نیروی فنر غلبه کرده و کنتاکت‌های کلید را باز می‌کند. این عمل، سیم‌پیچ راه‌انداز (و خازن استارت در صورت وجود) را از مدار خارج کرده تا از سوختن آن جلوگیری شود. خرابی این کلید یکی از علت‌های اصلی و تخصصی خرابی دینام کولر آبی محسوب می‌شود.
• خازن راه‌انداز (Start Capacitor): در برخی مدل‌های با توان بالاتر برای افزایش گشتاور راه‌اندازی، یک خازن الکترولیتی به صورت سری با سیم‌پیچ راه‌انداز قرار می‌گیرد. این خازن اختلاف فاز بین جریان دو سیم‌پیچ را به نزدیک ۹۰ درجه الکتریکی می‌رساند و گشتاور استارت را به میزان قابل توجهی افزایش می‌دهد.
• یاتاقان‌ها (Bearings): این قطعات که معمولاً از نوع بوش (Sleeve Bearing) آغشته به روغن یا بلبرینگ (Ball Bearing) هستند، وظیفه نگهداری روتور در مرکز میدان مغناطیسی استاتور و فراهم آوردن بستری برای چرخش روان و با حداقل اصطکاک شفت را بر عهده دارند.

دیاگرام سیم‌کشی و منطق مداری موتورهای دو سرعته

درک نقشه سیم‌کشی برای عیب‌یابی صحیح ضروری است. یک موتور کولر دو سرعته استاندارد معمولاً دارای یک جعبه ترمینال با سه ورودی اصلی است: COM (مشترک)، HI (دور تند) و LOW (دور کند). منطق عملکرد به این صورت است:

• سیم مشترک (COM): این سیم که معمولاً به رنگ آبی است، نقطه مشترک سیم‌پیچ‌های اصلی (تند و کند) بوده و به سیم نول (Neutral) شبکه برق متصل می‌شود.
• سیم دور تند (HI): این سیم، معمولاً به رنگ مشکی، به انتهای سیم‌پیچ دور تند متصل است. با اعمال فاز (Live) به این ترمینال، موتور با حداکثر سرعت خود کار می‌کند.
• سیم دور کند (LOW): این سیم، معمولاً به رنگ قرمز، به انتهای سیم‌پیچ دور کند متصل است. با اعمال فاز به این ترمینال، تعداد قطب‌های مغناطیسی بیشتری در استاتور فعال شده و سرعت چرخش میدان مغناطیسی (و در نتیجه روتور) کاهش می‌یابد.
• مدار راه‌انداز: سیم‌پیچ راه‌انداز و کلید گریز از مرکز به صورت داخلی با سیم‌پیچ‌های اصلی در ارتباط هستند و به صورت خودکار در لحظه استارت وارد مدار شده و سپس خارج می‌شوند. در مدل‌های خازن‌دار، خازن نیز در این بخش از مدار قرار دارد.

نکته فنی: هرگز نباید به طور همزمان به ترمینال‌های HI و LOW ولتاژ اعمال شود، زیرا این کار باعث ایجاد اتصال کوتاه بین بخشی از سیم‌پیچ‌ها و آسیب جدی به موتور خواهد شد. این وظیفه بر عهده کلید تبدیل کولر است.

متدولوژی عیب‌یابی سیستماتیک (جدول تشخیص فنی)

برای تشخیص سریع و دقیق ایراد، از جدول زیر که بر اساس نشانه‌های مشاهده‌شده، دلایل فنی محتمل و روش‌های تست را طبقه‌بندی کرده است، استفاده کنید. برای تحلیل جامع‌تر، مطالعه مقاله تحلیل فنی و مقایسه موتورهای کولر آبی می‌تواند راهگشا باشد.

نشانه بالینی (Symptom)	تشخیص‌های افتراقی (Potential Causes)	روش تست و اقدام اصلاحی
موتور کاملاً خاموش است و هیچ صدا یا حرکتی ندارد.	۱. عدم وصول ولتاژ (قطع فیوز، سیم‌کشی معیوب) ۲. سوختگی کامل سیم‌پیچ اصلی (Open Circuit) ۳. خرابی کلیدهای کنترل کولر	با مولتی‌متر ولتاژ ورودی ترمینال‌های COM و HI/LOW را بررسی کنید. در صورت وجود ولتاژ، مقاومت اهمی سیم‌پیچ‌ها را تست کنید. مقدار بی‌نهایت (OL) نشان‌دهنده سوختگی است.
موتور صدای هوم (Hum) می‌دهد اما نمی‌چرخد (یا با هل دادن راه می‌افتد).	۱. گریپاژ یا قفل شدن یاتاقان‌ها ۲. خرابی خازن راه‌انداز (در مدل‌های خازن‌دار) ۳. قطعی سیم‌پیچ راه‌انداز ۴. خرابی (عدم اتصال) کلید گریز از مرکز	برق را قطع کنید و شفت را با دست بچرخانید. اگر سفت بود، یاتاقان‌ها خرابند. اگر روان بود، خازن را تست کنید (بررسی ظاهری برای تورم و تست با خازن‌سنج). سپس مقاومت سیم‌پیچ راه‌انداز را تست کنید.
موتور صدای غیرعادی (جیغ، خراشیدگی، تق‌تق) تولید می‌کند.	۱. خشکی یا فرسودگی یاتاقان‌ها (صدای جیغ یا ساییدگی ممتد) ۲. عملکرد ناقص کلید گریز از مرکز (صدای کلیک یا تق‌تق در حین شتاب‌گیری یا توقف) ۳. برخورد روتور با استاتور به دلیل خرابی شدید یاتاقان ۴. شل بودن پولی روی شفت	یاتاقان‌ها را روغن‌کاری یا تعویض کنید. اتصالات مکانیکی پولی را محکم کنید. عملکرد مکانیکی کلید گریز از مرکز را به صورت چشمی و با حرکت دادن بخش متحرک آن بازرسی نمایید.
موتور بیش از حد داغ می‌کند (Overheating) و بوی سوختگی لاک سیم می‌دهد.	۱. بار مکانیکی بیش از حد (سفتی بیش از حد تسمه) ۲. نیم‌سوز شدن سیم‌پیچ‌ها (اتصال کوتاه بین حلقه‌ها) ۳. گیر کردن کلید گریز از مرکز در حالت بسته (باقی ماندن سیم‌پیچ راه‌انداز در مدار) ۴. افت ولتاژ شبکه (باعث افزایش جریان کشی می‌شود)	فوراً موتور را خاموش کنید. کشش تسمه را تنظیم کنید. مقاومت سیم‌پیچ‌ها را اندازه‌گیری کنید (مقاومت کمتر از حد استاندارد نشانه نیم‌سوز شدن است). این مشکل یکی از موارد مهم در تحلیل فنی ۹ علت کلیدی سوختن مکرر موتور کولر الکتروژن است که به تفصیل بررسی شده.
موتور فقط روی یک دور (تند یا کند) کار می‌کند.	۱. قطعی در سیم‌پیچ مربوط به دور از کار افتاده ۲. ایراد در سیم‌کشی یا کلید تبدیل سرعت کولر	ابتدا کلید کنترل کولر و سیم‌کشی مربوطه را تست کنید. سپس با مولتی‌متر، مقاومت اهمی بین سیم مشترک (COM) و سیم‌های دور تند (HI) و دور کند (LOW) را روی ترمینال موتور اندازه‌گیری کنید.

راهنمای عملی تعمیرات و جایگزینی قطعات

پس از تشخیص دقیق عیب، فرآیند تعمیر مستلزم دقت، استفاده از ابزار مناسب و رویکرد مهندسی است. در ادامه، رویه‌های فنی برای تعمیرات رایج تشریح می‌شود.

تست پیشرفته سیم‌پیچ‌ها با مولتی‌متر

تست مقاومت اهمی، یک روش تشخیصی قطعی برای ارزیابی سلامت الکتریکی موتور است. مولتی‌متر دیجیتال خود را روی حالت اندازه‌گیری مقاومت (Ω) با دقت بالا تنظیم کنید:

1. تست پیوستگی و سلامت سیم‌پیچ‌ها: مقاومت بین سیم‌های خروجی موتور را اندازه‌گیری کنید. برای یک موتور سالم دو سرعته، باید روابط زیر برقرار باشد:
   • مقاومت سیم‌پیچ دور کند (COM به LOW) > مقاومت سیم‌پیچ دور تند (COM به HI)
   • مقاومت سیم‌پیچ راه‌انداز (در صورت دسترسی) از همه بیشتر است.

   نمایش عبارت “OL” یا مقاومت بی‌نهایت، به معنای قطعی و سوختگی کامل سیم‌پیچ مربوطه است. مقادیر بسیار نزدیک به صفر نیز می‌تواند نشانه اتصال کوتاه شدید باشد.

2. تست اتصال به بدنه (Ground Fault Test): این تست حیاتی است. یکی از پراب‌های مولتی‌متر را به بدنه فلزی و بدون رنگ موتور و پراب دیگر را به تک‌تک ترمینال‌های ورودی (COM, HI, LOW) متصل کنید. در تمام حالات، مولتی‌متر باید مقاومت بی‌نهایت (OL) را نشان دهد. هر مقداری غیر از این، به معنای نشت جریان به بدنه (شکست عایقی) و خطر برق‌گرفتگی است و موتور باید فوراً تعویض یا توسط متخصص سیم‌پیچی شود.

تعویض یاتاقان‌ها (بوش و بلبرینگ): فرآیندی نیازمند دقت مهندسی

فرسودگی یاتاقان‌ها، شایع‌ترین عامل خرابی مکانیکی موتور است. تعویض آن‌ها نیازمند دقت بالا برای جلوگیری از آسیب به سایر قطعات است.

1. دیس‌اسمبلی موتور: ابتدا موقعیت درپوش‌ها نسبت به بدنه استاتور را با یک سنبه یا ماژیک دائمی علامت‌گذاری کنید تا هنگام مونتاژ دچار عدم هم‌راستایی نشوید. پیچ‌های بلند و سرتاسری بدنه را باز کرده و با استفاده از یک چکش پلاستیکی، به آرامی به لبه درپوش‌ها ضربه بزنید تا جدا شوند.
2. خارج کردن روتور: روتور را با احتیاط کامل و به صورت کاملاً مستقیم از داخل استاتور بیرون بکشید. مراقب باشید که روتور به سیم‌پیچ‌های استاتور برخورد نکند و به آن‌ها آسیب نرساند.
3. تعویض یاتاقان:
   • برای بوش: خار نگهدارنده بوش را آزاد کرده، بوش فرسوده و نمدهای اطراف آن را خارج کنید. محل را کاملاً تمیز کرده، نمدهای جدید را به روغن مخصوص (SAE 20 غیر شوینده) آغشته کرده، بوش جدید را جایگذاری و با خار محکم کنید.
   • برای بلبرینگ: از یک پولی‌کش (Bearing Puller) با اندازه مناسب برای خارج کردن بلبرینگ از روی شفت استفاده کنید. هرگز با ضربه چکش مستقیم به بلبرینگ، آن را خارج یا جا نزنید. بلبرینگ جدید را با استفاده از یک بوش یا لوله با قطر داخلی مناسب که فقط به رینگ داخلی بلبرینگ فشار می‌آورد، به آرامی و به صورت کاملاً عمود روی شفت در جای خود قرار دهید.
4. مونتاژ نهایی: تمام قطعات را تمیز کرده و موتور را دقیقاً مطابق علامت‌گذاری اولیه مونتاژ کنید. پس از بستن پیچ‌ها به صورت ضربدری، از چرخش روان، بی‌صدا و بدون لقی شعاعی یا محوری شفت با دست اطمینان حاصل کنید.

بهینه‌سازی عملکرد و استراتژی‌های نگهداری پیشگیرانه

نگهداری صحیح و پیشگیرانه می‌تواند عمر مفید الکتروموتور کولر را به طور چشمگیری افزایش داده و از هزینه‌های تعمیرات ناگهانی جلوگیری کند.

• تنظیم مهندسی کشش تسمه: تسمه بیش از حد سفت، بار شعاعی زیادی به یاتاقان‌های موتور و فن وارد کرده و باعث فرسودگی زودرس آن‌ها و افزایش آمپر مصرفی می‌شود. تسمه شل نیز موجب لغزش، کاهش راندمان و اتلاف انرژی می‌گردد. یک قانون فنی مناسب این است که در وسط فاصله بین دو پولی، با فشار انگشت، تسمه باید حدود ۱.۵ تا ۲ سانتی‌متر انعطاف داشته باشد.
• پروتکل روغن‌کاری صحیح: در ابتدای هر فصل، یاتاقان‌های بوشی را با چند قطره روغن مخصوص الکتروموتور (روغن غیر شوینده SAE 20 یا R&O) روغن‌کاری کنید. از استفاده از گریس یا روغن‌های کارکرده خودرو اکیداً خودداری کنید، زیرا این مواد باعث جذب گرد و غبار و تبدیل شدن به یک ترکیب ساینده و آسیب‌زا می‌شوند.
• مدیریت حرارتی و نصب سایه‌بان: حرارت، اصلی‌ترین عامل تخریب عایق سیم‌پیچ‌هاست (مطابق قانون آرنیوس، به ازای هر ۱۰ درجه سانتی‌گراد افزایش دما، عمر عایق تقریباً نصف می‌شود). قرارگیری کولر زیر تابش مستقیم آفتاب، دمای کاری موتور را به شدت بالا می‌برد. نصب یک سایه‌بان ساده با ایجاد جریان هوا در اطراف آن، می‌تواند دمای عملکرد موتور را به طور موثری کاهش داده و عمر آن را افزایش دهد.
• اطمینان از پایداری ولتاژ: افت ولتاژ (به دلیل سیم‌کشی نامناسب یا طولانی) باعث افزایش جریان کشی موتور برای تأمین توان مورد نیاز (I = P/V) و در نتیجه تولید حرارت بیشتر (P_loss = I²R) و فشار مضاعف بر سیم‌پیچ‌ها می‌شود. از اتصال کولر به شبکه برق با سیم‌کشی استاندارد و سطح مقطع مناسب اطمینان حاصل کنید.

سوالات متداول

چرا موتور کولر آبی صدای هوم (وزوز) می‌دهد اما روشن نمی‌شود؟

این مشکل معمولاً به چند دلیل اصلی رخ می‌دهد: ۱. گریپاژ کردن یا خشک شدن یاتاقان‌ها که مانع چرخش شفت می‌شود. ۲. خرابی خازن راه‌انداز (در مدل‌های خازن‌دار). ۳. قطعی در سیم‌پیچ راه‌انداز. ۴. عمل نکردن کلید گریز از مرکز. برای بررسی اولیه، پس از قطع کامل برق، شفت موتور را با دست بچرخانید؛ اگر سفت بود، یاتاقان‌ها مشکل دارند.

مهم‌ترین اقدامات ایمنی قبل از تعمیر موتور کولر چیست؟

حیاتی‌ترین اقدام، قطع کامل برق از طریق فیوز مینیاتوری در جعبه فیوز است. سپس باید با یک مولتی‌متر معتبر، از عدم وجود ولتاژ در ترمینال‌های کولر و بدنه آن اطمینان حاصل کرد. استفاده از کفش ایمنی عایق، دستکش کار و اطمینان از کار روی یونیت صحیح در ساختمان‌های چند واحدی نیز الزامی است.

چگونه با مولتی‌متر از سوختگی سیم‌پیچ موتور مطمئن شویم؟

دو تست کلیدی وجود دارد. اول، تست پیوستگی: مقاومت بین سیم‌های COM و HI/LOW را اندازه‌گیری کنید. اگر مولتی‌متر عبارت “OL” (مقاومت بی‌نهایت) را نشان دهد، سیم‌پیچ قطع شده و سوخته است. دوم، تست اتصال به بدنه: مقاومت بین هر یک از سیم‌ها و بدنه فلزی موتور را بسنجید. هر مقداری غیر از بی‌نهایت، نشان‌دهنده نشت برق و خطرناک بودن موتور است.

برای افزایش طول عمر موتور کولر آبی چه راهکارهایی وجود دارد؟

انجام نگهداری پیشگیرانه عمر موتور را به شکل چشمگیری افزایش می‌دهد. این موارد شامل: تنظیم صحیح کشش تسمه (نه خیلی سفت و نه خیلی شل)، روغن‌کاری دوره‌ای یاتاقان‌ها با روغن مخصوص (نه گریس)، نصب سایه‌بان برای جلوگیری از داغ شدن بیش از حد موتور زیر آفتاب، و اطمینان از رسیدن ولتاژ پایدار و مناسب به کولر است.
