تحلیل فنی اجزای موتور کولر آبی: راهنمای جامع انتخاب و بررسی در سال ۱۴۰۴

تحلیل جامع اجزای الکتروموتور کولر آبی: راهنمای فنی برای انتخاب و نگهداری

الکتروموتور، قلب تپنده هر کولر آبی است و عملکرد صحیح و راندمان بالای آن، به طور مستقیم بر کیفیت خنک‌سازی، مصرف انرژی و طول عمر دستگاه تأثیر می‌گذارد. به عنوان مهندسین فنی در «آرکا موتورز»، ما معتقدیم که درک عمیق از اجزای داخلی و ساختاری این ماشین‌های الکتریکی، کلید انتخاب هوشمندانه، عیب‌یابی دقیق و نگهداری اصولی آن‌هاست. در این راهنمای جامع، به کالبدشکافی فنی موتورهای کولر آبی (از نوع تک‌فاز قفس سنجابی با راه‌انداز خازنی) می‌پردازیم و نقش هر جزء را در اکوسیستم پیچیده موتور تشریح می‌کنیم.

قبل از ورود به جزئیات، درک این نکته ضروری است که توان نامی موتور باید متناسب با ابعاد و ظرفیت هوادهی (CFM) کولر باشد. انتخاب موتوری با توان نامناسب، نه تنها منجر به عملکرد ضعیف می‌شود، بلکه می‌تواند به آسیب‌های جدی و کاهش عمر مفید آن نیز بینجامد. برای اطلاعات بیشتر در این زمینه، می‌توانید به راهنمای فنی محاسبه توان موتور کولر آبی مراجعه کنید.

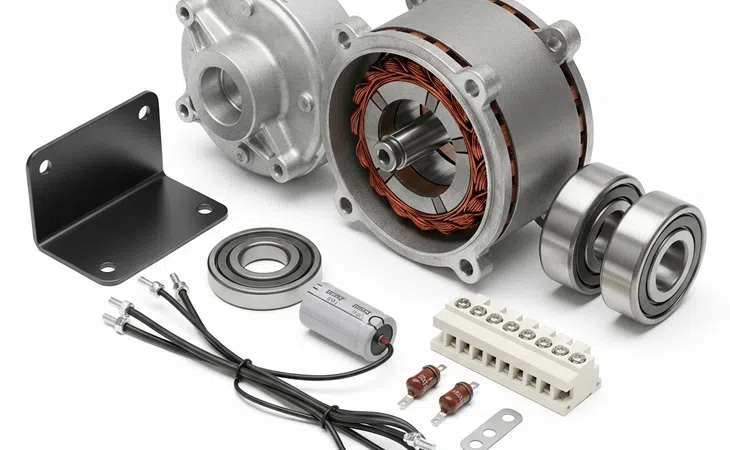

بخش اول: اجزای الکترومغناطیسی و مکانیکی اصلی

این بخش به بررسی هسته اصلی موتور، یعنی قطعاتی که مسئول تبدیل انرژی الکتریکی به نیروی مکانیکی دورانی هستند، اختصاص دارد.

۱. استاتور (Stator): بخش ثابت و میدان‌ساز موتور

استاتور بخش ثابت و بدون حرکت موتور است که وظیفه ایجاد میدان مغناطیسی دوار را بر عهده دارد. کیفیت ساخت استاتور به طور مستقیم بر راندمان و تلفات حرارتی موتور تأثیرگذار است.

• هسته استاتور (Stator Core): این هسته از ورقه‌های نازک فولاد سیلیس‌دار (Silicon Steel) ساخته شده که نسبت به یکدیگر عایق هستند. استفاده از ورقه‌های لایه‌لایه (Laminated) به جای یک بلوک فلزی یکپارچه، باعث کاهش شدید تلفات ناشی از جریان‌های گردابی (Eddy Currents) و افزایش بازدهی موتور می‌شود.
• سیم‌پیچ استاتور (Stator Winding): شیارهای موجود بر روی هسته استاتور، محل قرارگیری دو دسته سیم‌پیچ اصلی است: سیم‌پیچ اصلی (Run Winding) و سیم‌پیچ کمکی یا راه‌انداز (Start/Auxiliary Winding). این دو سیم‌پیچ با اختلاف فاز الکتریکی نسبت به هم، میدان مغناطیسی دوار لازم برای به حرکت درآوردن روتور را ایجاد می‌کنند. جنس این سیم‌پیچ‌ها یکی از مهم‌ترین فاکتورهای تعیین‌کننده کیفیت و دوام موتور است. برای درک عمیق تفاوت‌های عملکردی، حرارتی و اقتصادی بین مواد مختلف، مطالعه مقاله تحلیل فنی سیم‌پیچ مس در برابر آلومینیوم در موتور کولر را توصیه می‌کنیم.

۲. روتور (Rotor): قلب متحرک موتور

روتور بخش گردنده موتور است که تحت تأثیر میدان مغناطیسی استاتور به چرخش درمی‌آید. در موتورهای کولر آبی، تقریباً همیشه از نوع “قفس سنجابی” (Squirrel Cage) استفاده می‌شود که به دلیل ساختار ساده، استحکام بالا و عدم نیاز به جاروبک، انتخابی ایده‌آل است.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز ۵.۵ اسب ۴ کیلووات ۱۵۰۰ دور

موتور مشعل ۲۴۰ وات با خازن سری HA665 الکتروژن

موتور ۳۷ وات تک سر شفت السا 37W تک شفت

الکتروموتور کولری ۳۲۰۰ الکتروژن مدل طوفان

• هسته روتور (Rotor Core): مشابه استاتور، هسته روتور نیز از ورقه‌های فولادی لایه‌لایه ساخته می‌شود تا تلفات مغناطیسی به حداقل برسد.
• میله‌های روتور و حلقه‌های اتصال کوتاه (Rotor Bars & End Rings): در شیارهای هسته روتور، میله‌هایی از جنس آلومینیوم یا مس (در موتورهای با راندمان بالاتر) به روش ریخته‌گری تحت فشار (Die-Casting) قرار می‌گیرند. این میله‌ها در دو انتها توسط دو حلقه به یکدیگر متصل شده و ساختاری شبیه به قفس سنجاب ایجاد می‌کنند. جریان الکتریکی القا شده در این قفس، عامل ایجاد گشتاور و چرخش روتور است.
• پره‌های خنک‌کننده: معمولاً حلقه‌های اتصال کوتاه روتور به صورت پره‌هایی طراحی می‌شوند که هنگام چرخش، هوا را به داخل موتور کشیده و به خنک‌کاری سیم‌پیچ‌ها کمک می‌کنند.

۳. محور یا شفت (Shaft)

شفت، یک میله فولادی مستحکم و ماشین‌کاری شده با دقت بالا است که از مرکز روتور عبور کرده و نیروی چرخشی را به پولی (Pulley) و سپس به فن کولر منتقل می‌کند. کیفیت آلیاژ و صافی سطح شفت در کاهش لرزش و افزایش عمر یاتاقان‌ها نقشی حیاتی دارد.

بخش دوم: مکانیزم‌های راه‌اندازی، کنترل سرعت و حفاظت

موتورهای تک‌فاز برای شروع به حرکت، نیازمند مکانیزم‌های کمکی هستند. این بخش به تشریح این اجزای کلیدی می‌پردازد.

۱. کلید گریز از مرکز (Centrifugal Switch)

این کلید یک مکانیزم الکترومکانیکی هوشمند است که وظیفه خروج سیم‌پیچ راه‌انداز و خازن استارت از مدار را پس از رسیدن سرعت موتور به حدود ۷۵٪ سرعت نامی بر عهده دارد. این عمل از سوختن سیم‌پیچ کمکی که فقط برای راه‌اندازی طراحی شده، جلوگیری می‌کند.

• بخش متحرک: شامل وزنه‌هایی است که روی محور روتور سوار شده و با افزایش سرعت، تحت تأثیر نیروی گریز از مرکز به بیرون حرکت می‌کنند.
• بخش ثابت (پلاتین و صفحه کلید): شامل یک جفت کنتاکت الکتریکی است که در حالت سکون بسته هستند. حرکت وزنه‌ها باعث باز شدن این کنتاکت‌ها و قطع مدار راه‌انداز می‌شود. خرابی این کلید یکی از شایع‌ترین دلایل عدم راه‌اندازی یا “زور زدن” موتور است.

۲. خازن راه‌انداز (Start Capacitor)

این خازن که به صورت سری با سیم‌پیچ کمکی قرار می‌گیرد، وظیفه ایجاد اختلاف فاز لازم بین جریان دو سیم‌پیچ را دارد. این اختلاف فاز، گشتاور راه‌اندازی قدرتمندی ایجاد می‌کند که برای غلبه بر اینرسی اولیه فن و سیستم تسمه ضروری است. ظرفیت این خازن (بر حسب میکروفاراد) باید دقیقاً مطابق با مشخصات فنی موتور باشد.

بخش سوم: اجزای ساختاری، بدنه و سیستم یاتاقان‌بندی

این قطعات وظیفه حفاظت از اجزای داخلی، نگهداری صحیح قطعات متحرک و دفع حرارت تولید شده را بر عهده دارند.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز چدنی ۳ اسب ۲.۲ کیلووات ۱۰۰۰ دور

الکتروموتور موتوژن سه فاز ۱.۴ اسب ۰.۱۸ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۶۰ کیلووات ۱۰۰۰ دور

الکتروموتور موتوژن تکفاز دوخازن ۱.۱ کیلووات ۳۰۰۰ دور

مطالعه مقاله مرتبط:

راهنمای کامل انتخاب الکتروموتور کولر: از CR و CRS تا BLDC

۱. پوسته یا بدنه (Housing/Frame)

بدنه فلزی موتور که معمولاً از ورق فولادی کشیده شده یا چدن ساخته می‌شود، وظیفه حفاظت فیزیکی از استاتور و روتور را دارد. پوشش رنگ کوره‌ای یا لعاب سخت (Enamel Coating) روی بدنه، آن را در برابر رطوبت و خوردگی محیط داخل کولر مقاوم می‌سازد. روزنه‌های تعبیه شده روی بدنه به تهویه و خروج هوای گرم کمک می‌کنند.

۲. درپوش‌ها (End Bells)

دو درپوش آلومینیومی ریخته‌گری شده در دو انتهای موتور، وظیفه نگهداری یاتاقان‌ها و هم‌مرکز نگه داشتن دقیق روتور درون استاتور را بر عهده دارند. آلومینیوم به دلیل قابلیت انتقال حرارت بالا، به خنک شدن یاتاقان‌ها نیز کمک می‌کند.

۳. سیستم یاتاقان‌بندی: بوش (Bushing) در برابر بلبرینگ (Ball Bearing)

انتخاب نوع یاتاقان تأثیر مستقیمی بر صدای تولیدی، نیاز به نگهداری و طول عمر موتور دارد.

• بوش (Sleeve Bearing): رایج‌ترین نوع در موتورهای کولر خانگی، بوش‌های برنزی متخلخل و آغشته به روغن هستند. این بوش‌ها عملکردی بسیار کم‌صدا دارند اما نیازمند روغن‌کاری دوره‌ای هستند تا از خشک شدن و گریپاژ کردن آن‌ها جلوگیری شود.
• بلبرینگ (Ball Bearing): در موتورهای با کیفیت بالاتر و صنعتی‌تر استفاده می‌شوند. بلبرینگ‌ها اصطکاک کمتری دارند، عمر طولانی‌تری ارائه می‌دهند و معمولاً به صورت “Sealed for Life” (بدون نیاز به نگهداری) طراحی می‌شوند، اما هزینه تولید موتور را افزایش می‌دهند. نحوه طراحی و انتخاب این قطعات یکی از وجوه تمایز بین برندهای مختلف است. برای مشاهده یک تحلیل مقایسه‌ای در این زمینه می‌توانید به مقاله مقایسه فنی موتور کولر موتوژن و الکتروژن رجوع کنید.

۴. متعلقات جانبی و نصب

• پایه موتور و لاستیک‌های لرزه‌گیر: پایه فلزی، موتور را به کف کولر متصل می‌کند. استفاده از لاستیک‌های لرزه‌گیر (Grommets) بین پایه و بدنه موتور برای جذب ارتعاشات و جلوگیری از انتقال صدا به ساختار کولر، امری ضروری است.
• کلاهک گردگیر: این قطعه پلاستیکی یا نمدی در انتهای شفت (سمت مقابل پولی) قرار گرفته و از ورود گرد و غبار و رطوبت به داخل یاتاقان جلوگیری می‌کند.

جدول خلاصه اجزا و نکات کلیدی

سوالات متداول

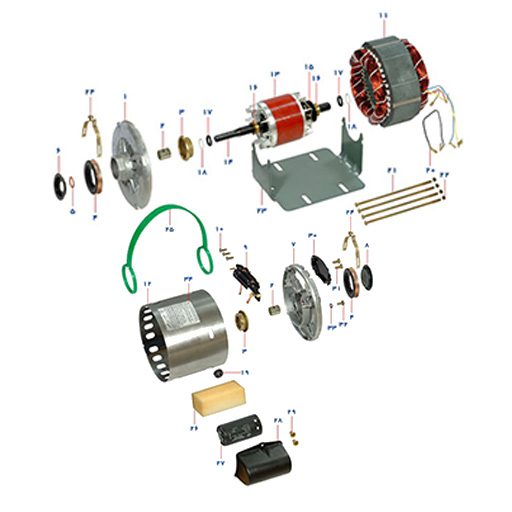

۱. اصلی‌ترین اجزای تشکیل‌دهنده الکتروموتور کولر آبی کدامند؟

مهم‌ترین اجزا شامل استاتور (بخش ثابت با سیم‌پیچ‌های اصلی و کمکی)، روتور قفس سنجابی (بخش گردنده)، شفت (محور انتقال نیرو)، کلید گریز از مرکز (برای خروج مدار راه‌انداز)، خازن راه‌انداز (برای ایجاد گشتاور اولیه) و سیستم یاتاقان‌بندی (بوش یا بلبرینگ) هستند.

۲. وظیفه خازن در موتور کولر چیست و خرابی آن چه علائمی دارد؟

محصولات مرتبط

مشاهده همه محصولات ←

فلنچ چدنی سایز ۲۵۰ الکتروژن

الکتروموتور موتوژن تکفاز تک خازن ۳.۴ اسب ۰.۵۵ کیلووات ۳۰۰۰ دور

الکتروموتور موتوژن ضد انفجار ۲.۲ کیلووات ۳۰۰۰ دور EEXD

الکتروموتور موتوژن تکفاز تک خازن ۳ اسب ۲.۲ کیلووات ۱۰۰۰ دور

خازن راه‌انداز وظیفه ایجاد اختلاف فاز الکتریکی بین سیم‌پیچ اصلی و کمکی را بر عهده دارد. این کار گشتاور اولیه قدرتمندی برای به حرکت درآوردن فن ایجاد می‌کند. اگر ظرفیت خازن کاهش یابد یا خراب شود، موتور برای راه‌اندازی ضعیف عمل می‌کند، به سختی استارت می‌زند یا فقط صدای هوم می‌دهد.

۳. چرا گاهی موتور کولر فقط صدا می‌دهد (زور می‌زند) اما روشن نمی‌شود؟

این مشکل یکی از شایع‌ترین ایرادات است و معمولاً به دو دلیل اصلی رخ می‌دهد: اول، خرابی کلید گریز از مرکز که مانع از ورود صحیح سیم‌پیچ کمکی به مدار می‌شود. دوم، خرابی یا ضعیف شدن خازن راه‌انداز که گشتاور لازم برای شروع حرکت را تأمین نمی‌کند.

۴. آیا موتور با سیم‌پیچ مسی بهتر از آلومینیومی است؟

بله. طبق متن مقاله، جنس سیم‌پیچ یکی از مهم‌ترین فاکتورهای کیفیت است. سیم‌پیچ مسی به دلیل راندمان بالاتر، تولید حرارت کمتر و دوام بیشتر، عملکرد بهتری نسبت به سیم‌پیچ آلومینیومی دارد.
