راهنمای انتخاب پمپ کولر آبی ۱۴۰۵؛ بررسی هد، دبی و مدل‌ها

راهنمای جامع انتخاب پمپ کولر آبی در سال ۱۴۰۵؛ نحوه محاسبه هد و دبی، مقایسه راندمان موتور و معرفی بهترین مدل‌های صنعتی جهت کارکرد پایدار کولر.

انتخاب پمپ کولر آبی نقشی تعیین‌کننده در راندمان ترمودینامیکی، نرخ تبخیر آب و پایداری عملکرد سامانه‌های سرمایش تبخیری مسکونی، تجاری و صنعتی ایفا می‌کند. این تجهیز به عنوان هسته محرک جریان سیال، وظیفه گردش یکنواخت آب بر روی بستر واسط تبخیری (پوشال‌های سنتی یا پدهای سلولزی متراکم) را بر عهده دارد. بروز هرگونه خطای محاسباتی در تخمین افت فشارهای سیستم لوله‌کشی و ناودانی‌ها، یا عدم تطابق هد (Head) و دبی (Flow Rate) پمپ با ابعاد هندسی کولر، افت محسوس ضریب خنک‌کنندگی، تشکیل نقاط خشک (Dry Spots) و افزایش شدید استهلاک مکانیکی و حرارتی موتور را در پی خواهد داشت. در این راهنمای مرجع، الزامات مهندسی و شاخص‌های دینامیکی سیالاتی مرتبط با خرید و ارزیابی پمپ‌های کولری در سال ۱۴۰۵ به صورت تخصصی تشریح شده است.

اصول هیدرولیکی و ترمودینامیکی در انتخاب پمپ کولر آبی

عملکرد بهینه یک سامانه سرمایش تبخیری، وابسته به انتقال جرم و حرارت میان هوای گرم ورودی و لایه نازک آب موجود بر روی سطوح متخلخل پدها است. اگر جریان سیال ارسالی ناکافی باشد، راندمان تبخیر به شکل غیرخطی افت می‌کند و اگر جریان بیش از حد مجاز باشد، پدیده ریزش قطرات معلق در کانال هوا (Water Carryover) و سرریز مداوم رخ می‌دهد. مطابق با اصول مهندسی پمپاژ در سیستم‌های تهویه مطبوع HVAC، تعادل میان فشار استاتیکی و دبی حجمی، ضامن عملکرد پایدار سیکل مدار بسته خنک‌کاری است.

۱. دبی خروجی (Flow Rate) و نرخ اشباع واسط تبخیری

دبی پمپ که با واحد لیتر بر دقیقه (L/min) یا گالن بر دقیقه (GPM) سنجیده می‌شود، حجم آب پمپاژ شده به سمت سیستم توزیع سقفی (ناودانی‌ها و مقسم‌ها) را مشخص می‌کند. در محاسبات مهندسی، دبی آب باید به گونه‌ای انتخاب شود که به ازای هر متر مربع از سطح مقطع پد سلولزی، دبی یکنواختی بین ۶ تا ۱۰ لیتر بر دقیقه تأمین گردد تا اشباع کامل بستر تبخیری محقق شود. کمبود دبی سبب شکل‌گیری مسیرهای فرعی عبور هوای گرم بدون تبخیر خواهد شد.

۲. هد استاتیکی (Total Dynamic Head) و غلبه بر اصطکاک مسیر

هد پمپ نشان‌دهنده حداکثر ارتفاع عمودی ستون مایع است که پمپ توانایی بالا بردن آن را دارد. در کولرهای آبی، هد کلی پمپ باید علاوه بر ارتفاع هندسی تشتک تا ناودانی‌ها (بین ۱ تا ۲. ۵ متر)، افت فشارهای ناشی از شیلنگ‌های رابط، زانویی‌ها، مقسم سه‌راهی و رسوبات احتمالی را جبران کند. انتخاب پمپی با هد کمتر از میزان تلفات، دبی تحویلی در ارتفاع بالا را به صفر می‌رساند. برای آشنایی دقیق با شیوه‌های مدل‌سازی اصطکاک، مطالعه راهنمای جامع محاسبه هد و دبی پمپ (۱۴۰۵) + فرمول و مثال فنی ضروری است.

⚙️

راهنمای کامل انتخاب و سرویس پمپ‌های آب کولری الکتروژن در سال ۱۴۰۵

تأمین مستقیم و بدون واسطه انواع الکتروموتورهای صنعتی با ضمانت اصالت و گارانتی آرکا صنعت.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن تکفاز دوخازن ۱.۸ اسب ۰.۰۹ کیلووات ۱۵۰۰ دور

فلنچ چدنی سایز ۲۵۰ الکتروژن

پمپ آب کولر مدل غرقابی (سهند) الکتروژن

الکتروموتور موتوژن سه فاز چدنی ۵.۵ اسب ۴ کیلووات ۱۵۰۰ دور

مشاهده مشخصات و ثبت سفارش

۳. درک نقطه کارکرد بهینه (BEP) بر روی منحنی مشخصه هیدرولیکی

هر پمپ گریز از مرکز دارای یک منحنی H-Q مشخص است. نقطه بهترین راندمان (Best Efficiency Point – BEP) نقطه‌ای است که در آن توان هیدرولیکی خروجی در بیشترین نسبت با توان الکتریکی ورودی قرار دارد. در زمان انتخاب پمپ کولر آبی، نقطه تقاطع منحنی مشخصه شبکه توزیع آب با منحنی پمپ باید دقیقاً در مجاورت BEP قرار گیرد تا از پدیده‌هایی نظیر لرزش، گرمایش غیرعادی الکتروموتور و کاویتاسیون زودرس ممانعت به عمل آید.

کالبدشکافی ساختار و مهندسی مواد در الکتروپمپ‌های تبخیری

محیط داخلی کولرهای آبی به دلیل حضور دائم رطوبت نسبی نزدیک به ۱۰۰٪، وجود املاح معدنی، یون‌های کلر و کلسیم و تغییرات دمایی تابستانه، یک فضای فوق‌العاده خورنده محسوب می‌شود. پایداری ساختار متالورژیکی و پلیمری قطعات پمپ، مرز میان کارکرد چندساله یا سوختن زودهنگام در میانه فصل است.

سیم‌پیچ استاتور: مقایسه فنی مس در برابر آلومینیوم

الکتروموتورهای پمپ کولر آبی عمدتاً از نوع القایی قطب چاکدار (Shaded-Pole) یا خازن‌دار تکفاز هستند. متریال هادی‌های استاتور نقشی اساسی در بازده و پایداری حرارتی دارد. برای بررسی تخصصی تفاوت مقاومت اهمی، تلفات ژول ($I^2R$) و ضریب انتقال حرارت، مقاله سیم‌پیچ مس در برابر آلومینیوم در پمپ آب کولر: تحلیل فنی، راندمان و طول عمر معیارهای دقیقی در اختیار مهندسان قرار می‌دهد.

• سیم‌پیچ ۱۰۰٪ مس: مس با رسانایی الکتریکی عالی، تلفات حرارتی موتور را حداقل ۳۰٪ نسبت به هادی‌های آلومینیومی کاهش می‌دهد. این ویژگی مقاومت حرارتی استاتور را در برابر افت ولتاژ شبکه برق و ساعات طولانی کار مداوم در فصول گرم تضمین می‌کند.
• سیم‌پیچ آلومینیومی (CCA یا آلومینیوم خالص): با وجود کاهش بهای اولیه، به علت مقاومت اهمی بالاتر، سریع‌تر دچار داغی بیش از حد (Overheating) شده و عایق‌بندی لاک سیم‌پیچ تخریب می‌شود که حاصل آن سوختگی موتور در نوسانات ولتاژی است.

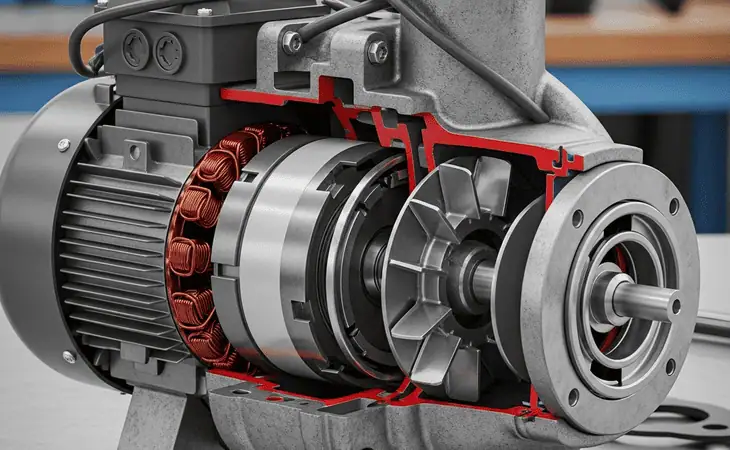

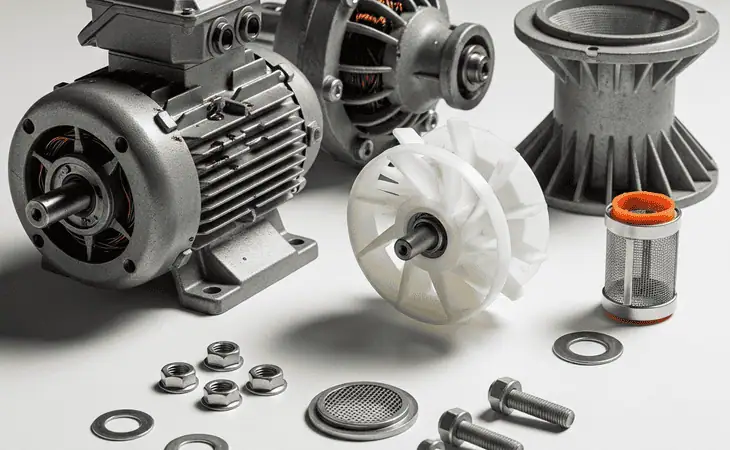

شفت، پروانه و پوسته هیدرولیکی

شفت پمپ که گشتاور را از روتور به پروانه حلزونی منتقل می‌سازد، بایستی از استنلس استیل ۳۰۴ یا فولادهای آلیاژی با پوشش ضدخوردگی ساخته شود تا مانع از قفل‌شدگی (Seizure) شفت در یاتاقان‌ها شود. پروانه باز یا نیمه‌باز (Semi-Open Impeller) نیز از جنس پلیمرهای مهندسی ضدسایش نظیر Noryl یا PA66 تقویت‌شده با الیاف شیشه تولید می‌گردد تا در مواجهه با ذرات معلق گچ و آهک، شکل هیدرودینامیکی پره‌ها دستخوش سایش نگردد.

درجه حفاظت محیطی (IP Code) و ایمنی کاربردی

بر مبنای استانداردهای راندمان الکتروموتورهای پمپ و الزامات ایمنی تجهیزات مستغرق و نیمه‌مستغرق، استاتور و مدار تغذیه پمپ کولر آبی باید حداقل استاندارد حفاظتی IP54 در مدل‌های مستقر در بالای سطح آب و استاندارد حفاظتی IP68 را در مدل‌های کاملاً مغروق دارا باشند تا از ورود رطوبت، قطرات مایع و اتصال کوتاه فاز به بدنه جلوگیری شود.

ماتریس مهندسی و چک‌لیست محاسباتی برای انتخاب پمپ کولر آبی

جهت یکپارچه‌سازی فرآیند انتخاب پمپ کولر آبی متناسب با بار حرارتی و ابعاد دستگاه، ماتریس محاسباتی زیر بر مبنای ظرفیت‌های رایج حجم هوادهی (CFM) در سیستم‌های خانگی و پکیج‌های برودتی صنعتی تدوین شده است.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز ۱.۵ اسب ۱.۱ کیلووات ۱۵۰۰ دور

الکتروموتور سه فاز ۷.۵ اسب ۵.۵ کیلووات ۷۰۰ دور الکتروژن

موتور ۳۷ وات تک سر شفت السا 37W تک شفت

الکتروموتور موتوژن سه فاز چدنی ۲۲۰ اسب ۱۶۰ کیلووات ۱۰۰۰ دور

بررسی مقایسه‌ای برندها و فناوری‌های نوین پمپ کولر آبی در سال ۱۴۰۵

در بازار تأسیسات ایران، برندهای شاخصی وجود دارند که مشخصات هیدرولیکی، دوام عایق‌بندی و بازده انرژی آن‌ها متمایز است. بررسی فهرست جامع در مقاله بهترین برندهای پمپ آب کولر چشم‌اندازی دقیق از مدل‌های موجود به دست می‌دهد.

الکتروژن (مدل‌های سبلان، البرز و پمپ‌های مستغرق صنعتی)

پمپ‌های الکتروژن از مطرح‌ترین استانداردهای صنعتی بازار هستند. این مدل‌ها مجهز به استاتور با سیم‌پیچی تمام مس، شفت آب‌بندی‌شده و عایق‌بندی یکپارچه رزینی هستند. بهینه‌سازی منحنی عملکرد این پمپ‌ها مانع از تحمیل بار اضافی بر سیستم الکتریکی می‌شود؛ برای ارزیابی جامع ردپای مصرف انرژی، گزارش فنی نقش پمپ‌های آب کولری الکتروژن در کاهش مصرف انرژی؛ ۵ راهکار طلایی ۱۴۰۵ راهکارهای موثری پیشنهاد می‌دهد.

موتوژن و مدل‌های با کارایی بالا

پمپ‌های موتوژن با تکیه بر طراحی دقیق شکاف هوایی (Air Gap) روتور و استاتور، نویز آکوستیکی بسیار پایینی داشته و در کاربری‌های مسکونی پیوسته، دمای کاری استاتور را در بازه استاندارد حفظ می‌کنند. بهره‌گیری از مواد خود‌روان‌کار در بوش‌ها باعث جلوگیری از سایش ناشی از بارهای شعاعی می‌شود.

فناوری‌های حفاظتی مدرن: سنسور خشک‌کاری و محافظ اضافه‌بار حرارتی

نسل جدید پمپ‌های معرفی‌شده برای سال ۱۴۰۵ مجهز به ماژول‌های حفاظتی توکار هستند:

• حفاظت در برابر کارکرد خشک (Dry-Run Protection): قطع هوشمند جریان برق در زمان افت سطح آب تشتک و ممانعت از سوختن سیم‌پیچ و ذوب بوش‌ها.
• محافظ حرارتی (Thermal Cut-off / Klixon): پایش مستقیم دمای سیم‌پیچ استاتور جهت قطع سریع مدار در صورت گیرپاژ پروانه بر اثر رسوبات یا نوسانات شدید افت ولتاژ شبکه.

پروتکل‌های نصب، کالیبراسیون و نگهداری پیشگیرانه

پایدارترین الکتروپمپ‌ها در صورت بی‌توجهی به قواعد نصب و بالانس هیدرولیکی تشتک، دچار افت دبی و فرسودگی پیش از موعد خواهند شد. مطالعه راهکارهای ارائه‌شده در ۵ راهکار افزایش عمر پمپ‌های آب کولری الکتروژن: پیشگیری از کاویتاسیون در سال ۱۴۰۵ گامی بنیادین در افزایش قابلیت اطمینان سیستم است.

محصولات مرتبط

مشاهده همه محصولات ←

موتور کولر ۱/۳ الکتروژن بدون خازن

الکتروموتور موتوژن سه فاز چدنی ۱۸۰ اسب ۱۳۲ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۳ اسب ۲.۲ کیلووات ۱۵۰۰ دور

پمپ آب مدل البرز الکتروژن

• تراز هیدرولیکی و نصب سبد صافی (Strainer Basket): پمپ باید همواره بر روی کفی کامپوزیتی یا فلزی تراز نصب شود و پایه فیلتردار آن عاری از پوشال‌های کنده شده یا خرده‌سنگ باشد تا هد مکش مثبت سیستم (NPSH) کاهش پیدا نکند.
• روغن‌کاری و روان‌کاری فصلی بوش‌های برنزی: در پمپ‌های غیراستاتوری مغناطیسی، تزریق روغن هیدرولیک مخصوص به نمد نفوذپذیر پیرامون شفت، ضریب اصطکاک را در استارت‌های اولیه به حداقل می‌رساند.
• سختی‌زدایی ادواری و تمیزکاری حلزونی پروانه: استفاده از سبدهای رسوب‌گیر آندی فداشونده (Sacrificial Anode) یا تخلیه منظم آب تغلیظ‌شده تشتک، تجمع بلورهای کلسیمی در لقی شعاعی پروانه را مهار می‌کند.
• عایق‌بندی الکتریکی اتصالات: درپوش ضدآب ترمینال و سربندی صحیح با ترمینال‌های استاندارد فشاری، خطر هرگونه اتصال فاز به بدنه تشتک آب را از بین می‌برد.

انتخاب پمپ کولر آبی با تکیه بر تحلیل داده‌های هیدرولیکی، شناخت رفتار متریال در محیط‌های مرطوب و رعایت ظرفیت هوادهی، هزینه‌های ناشی از توقف ناخواسته سامانه خنک‌کننده را به حداقل رسانده و بالاترین نرخ راندمان سرمایشی تبخیری را در کاربری‌های گوناگون تضمین می‌کند.

سوالات متداول
