الکتروموتور ضد انفجار ABB؛ راهنمای جامع مشخصات فنی ۱۴۰۵

الکتروموتور ضد انفجار ABB را با بررسی تخصصی مشخصات فنی، استاندارد ضد انفجار Ex، کلاس حرارتی و نکات کلیدی انتخاب در سال ۱۴۰۵ بشناسید.

الکتروموتور ضد انفجار ABB یکی از پیشرفته‌ترین و قابل‌اعتمادترین تجهیزات محرک صنعتی در محیط‌های مستعد انفجار (Hazardous Areas) به شمار می‌رود که با بهره‌گیری از مهندسی پیشرفته متالورژی، طراحی دقیق مسیرهای مهار شعله (Flame Paths) و استانداردهای سخت‌گیرانه بین‌المللی نظیر ATEX و IECEx، امنیت پایدار فرآیندهای حساس را تضمین می‌کند. این دسته از ماشین‌های الکتریکی فشار ضعیف و فشار متوسط به‌طور خاص برای مقابله با خطرات ناشی از گازها، بخارات قابل اشتعال و گردوغبارات انفجاری در صنایعی چون پتروشیمی، پالایشگاه‌ها، پایانه‌های سوخت‌رسانی و معادن توسعه یافته‌اند.

استانداردهای بین‌المللی و ساختار طراحی الکتروموتور ضد انفجار ABB

موتورهای ضد انفجار ABB بر پایه الزامات مجموعه استانداردهای جهانی IEC ۶۰۰۷۹ و دستورالعمل اروپایی ATEX (۲۰۱۴/۳۴/EU) مهندسی می‌شوند. در طراحی یک الکتروموتور ضد انفجار ABB در سبد محصولات مناطق پرخطر، فرضیه اساسی بر این است که مخلوط‌های گازی قابل انفجار ممکن است به داخل محفظه الکتروموتور نفوذ کنند. بنابراین، ساختار بدنه، درپوش‌ها، گلندها و یاتاقان‌ها باید به‌گونه‌ای باشد که در صورت بروز جرقه یا قوس الکتریکی داخلی و وقوع انفجار در درون پوسته، تغییر شکل ساختاری رخ ندهد و امواج شوک مکانیکی مهار گردند.

تکنولوژی ساخت «مسیر مهار شعله» (Flamepath Gap) در تجهیزات ABB موجب می‌شود که گازهای داغ ناشی از احتراق داخلی، پیش از رسیدن به هوای آزاد محیطی، از درزهای میکرومتری با طول مهندسی‌شده عبور کنند. این فرآیند باعث انتقال حرارت گاز داغ به بدنه چدنی سنگین و خنک شدن گاز زیر نقطه دمای اشتعال اتمسفر خارجی می‌شود. برای پروژه‌های داخلی، مهندسان اغلب این ویژگی‌ها را با تولیدات ملی نظیر معرفی و راهنمای خرید الکتروموتور ضد انفجار موتوژن که بر پایه انتقال دانش فنی و استانداردهای مشابه ساخته شده‌اند، مقایسه می‌کنند.

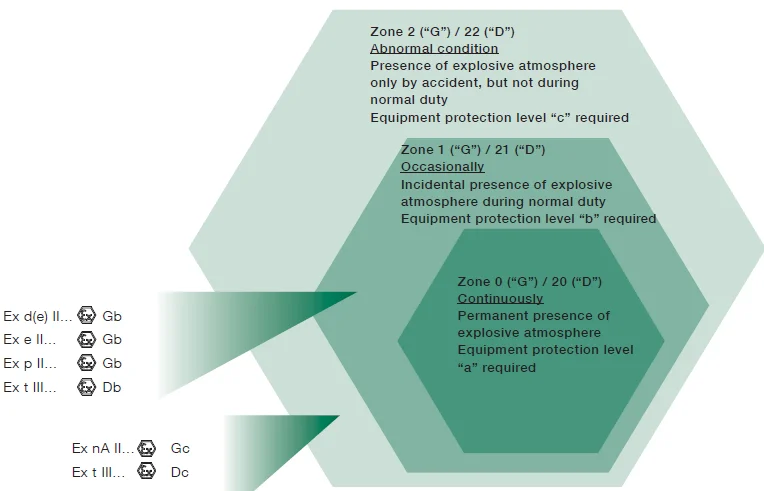

دسته‌بندی نواحی خطر (Hazardous Zones) و الزامات کاربردی

شناسایی صحیح ناحیه کاری یا الزامات زون‌بندی بر اساس استاندارد IEC، نخستین گام در انتخاب الکتروموتور است. طبق این استاندارد، مناطق گازی به سه زون عملیاتی تفکیک می‌شوند:

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز چدنی ۴۰ اسب ۳۰ کیلووات ۱۰۰۰ دور

الکتروموتور موتوژن تکفاز دوخازن ۱.۶ اسب ۰.۱۲ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۱۸۰ اسب ۱۳۲ کیلووات ۷۵۰ دور

الکتروموتور موتوژن تکفاز تک خازن ۱.۶ اسب ۰.۱۲ کیلووات ۳۰۰۰ دور

Zone 0: محیطی که گازها، بخارات یا مه قابل اشتعال به‌صورت دائمی یا برای بازه‌های زمانی طولانی‌مدت وجود دارند. طبق قوانین مهندسی، هیچ‌گونه الکتروموتوری مجاز به نصب مستقیم در این زون نیست.

Zone 1: محیطی که احتمال تشکیل اتمسفر انفجاری در طول کارکرد نرمال وجود دارد. در این ناحیه از الکتروموتورهای با تیپ حفاظتی Ex db (Flameproof) یا Ex eb (Increased Safety) با سطح حفاظت تجهیزات Gb استفاده می‌شود.

Zone 2: فضایی که احتمال وجود مخلوط گازی در شرایط کارکرد نرمال وجود ندارد و در صورت وقوع حادثه یا نشتی، این وضعیت تنها برای دوره‌ای بسیار کوتاه باقی خواهد ماند. در این شرایط، موتورهای Ex ec یا موتورهای Zone ۱ قابل نصب خواهند بود.

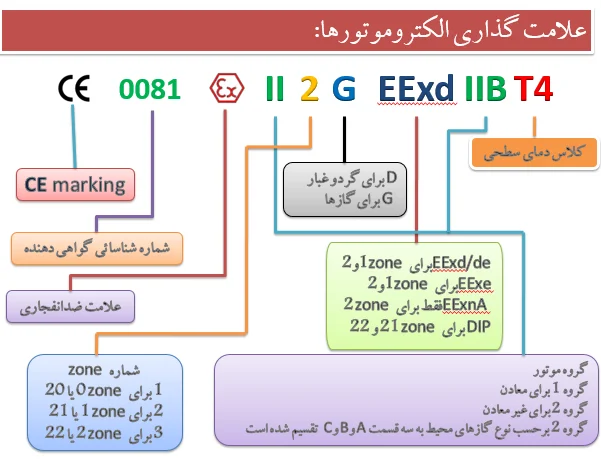

مشخصات فنی و تیپ‌های حفاظتی الکتروموتور ضد انفجار ABB

تنوع سبد محصولات شرکت ABB به مهندسان اجازه می‌دهد دقیق‌ترین گزینه را با توجه به مشخصات گازهای محیطی انتخاب نمایند. موتورهای ضدانفجار سری M3JP و M2JA عمدتاً در کلاس‌های گازی IIA، IIB و IIC تولید می‌شوند. گازهای گروه IIC (مانند هیدروژن و استیلن) بیشترین حساسیت اشتعال را دارند و نیازمند سخت‌گیرانه‌ترین فاصله تلرانس در اتصالات هستند.

بررسی الزامات درجه حفاظت مکانیکی فریم و جعبه‌ترمینال نیز از پارامترهای پایه‌ای است که باید طبق راهنمای کامل انتخاب درجه حفاظت IP (کد IP) برای الکتروموتورهای صنعتی ارزیابی گردد. معمولاً الکتروموتورهای ضدانفجار ABB با حداقل کلاس IP55 و در کاربردهای سخت دریایی و فراساحلی با IP66 عرضه می‌شوند.

محصولات مرتبط

مشاهده همه محصولات ←

الکترو پمپ کولر آبی مدل زاگرس الکتروژن تکفاز

الکتروموتور موتوژن سه فاز چدنی ۱۰ اسب ۷.۵ کیلووات ۱۵۰۰ دور

موتور کولر ۱/۳ الکتروژن راندمان بالا

الکتروموتور موتوژن ضد انفجار ۲.۲ کیلووات ۷۵۰ دور EEXD

کلاس‌های دمایی و محاسبه دمای سطحی در تجهیزات ضد انفجار

یکی از مهم‌ترین پارامترهای حفاظتی در یک الکتروموتور ضد انفجار ABB، کلاس حرارتی (Temperature Class) است. گازهای اشتعال‌پذیر در اثر برخورد با سطح داغ فلزی می‌توانند بدون نیاز به جرقه، مشتعل شوند. بر این اساس، استاندارد بین‌المللی دمای سطح بیرونی تجهیزات را به شش رده T1 تا T6 طبقه‌بندی می‌کند:

به‌عنوان یک قاعده مهندسی، حداکثر دمای مجاز بدنه موتور در حین سخت‌ترین بارگذاری و اضافه بار حرارتی باید همواره کمتر از دمای اشتعال اتمسفر محیطی باشد تا ایمنی فرآیند به مخاطره نیفتد.

مقایسه سطح راندمان انرژی و ملاحظات کنترل دور با اینورتر

در پروژه‌های نوسازی و تأسیسات مدرن، تمرکز بر کاهش مصرف انرژی یک ضرورت اقتصادی است. استفاده از موتورهای با کلاس راندمان بالا مانند IE3 نه‌تنها هزینه‌های جاری مصرف برق کارخانه را کاهش می‌دهد، بلکه تلفات حرارتی هسته و استاتور را به‌شدت کم کرده و دمای کاری موتور را پایین نگه می‌دارد. جهت تحلیل دقیق بازدهی می‌توانید مقاله مقایسه فنی راندمان IE۲ و IE۳: راهنمای کامل انتخاب الکتروموتور بهینه صنعتی را مطالعه نمایید.

علاوه بر این، در صورتی که الکتروموتور ضد انفجار ABB به درایو کنترل دور (VFD) متصل می‌شود، وجود سنسورهای حرارتی کمکی PTC/PT100 داخل سیم‌پیچ و استفاده از سیستم عایقی کلاس F یا H همراه با بیرینگ‌های عایق الکتریکی (Insulated Bearings) الزامی است تا از تخریب ناشی از هارمونیک‌ها و جرقه‌های خازنی شفت ممانعت به عمل آید.

راهنمای بازرسی، نگهداری و خرید در بازار صنعتی ایران

هنگام خرید و تأمین تجهیزات محرک ضد انفجار، تطبیق دقیق پلاک مشخصات فنی با نقشه خطر کارخانه (Hazardous Area Classification Schedule) نخستین اولویت است. مواردی نظیر نام گواهی‌دهنده (مانند BASEEFA،PTB،ATEX)، کد رده‌بندی حفاظتی، ضریب توان، اندازه فریم، سایز شفت و مشخصات جعبه کلمپ باید بررسی شوند. در برخی صنایع که نیاز به ترمز مکانیکی دارند، مقایسه با گزینه‌های داخلی نظیر راهنمای انتخاب و مقایسه فنی الکتروموتورهای ضد انفجار و ترمزدار در تهران راهگشای تصمیم‌گیری مهندسی خواهد بود.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز ۲۰ اسب ۱۵ کیلووات ۳۰۰۰ دور

الکتروپمپ پکیج الکتروژن Electrogen

الکتروموتور موتوژن تکفاز دوخازن ۱.۴ اسب ۰.۱۸ کیلووات ۳۰۰۰ دور

فلنج آلومینیومی سایز ۹۰ الکتروژن

برای حفظ اصالت کارکرد ضدانفجار، نگهداری دوره‌ای باید بدون وارد آوردن هرگونه خط و خش بر روی سطوح پرداخت‌شده فلنج‌ها و محل‌های انطباق درب‌ها انجام گیرد. باز کردن محفظه و ترمینال باکس موتورهای ضد انفجار تنها با ابزارهای تخصصی مجاز بوده و هرگونه تعویض پیچ‌ها باید دقیقاً با گریدهای مقاومت کششی معادل نمونه فابریک سازنده صورت پذیرد تا پایداری محفظه در زمان رخدادهای بحرانی بدون نقص باقی بماند.

سوالات متداول
