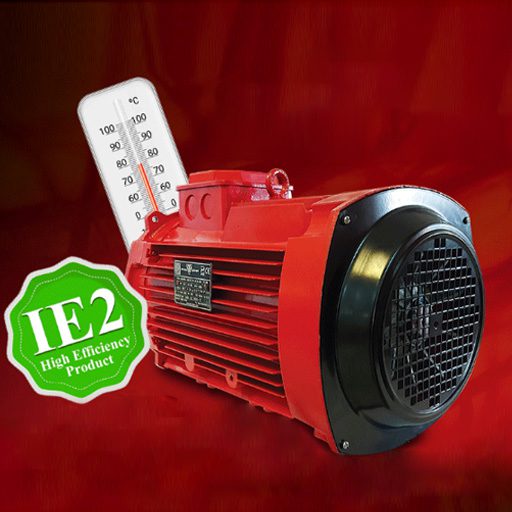

فلنجطراحی و ساخت الکتروموتور دما بالا کلاس H + راهنمای ۱۴۰۵
اصول طراحی و ساخت الکتروموتور دما بالا کلاس H با تحمل حرارتی تا ۱۸۰ درجه سانتیگراد، نکات سیم‌پیچی، عایق‌بندی و استانداردهای فنی در سال ۱۴۰۵.
📋 سرفصل‌ها و آنچه در این مقاله می‌خوانید:
- الکتروموتور دما بالا چیست و چرا صنایع سنگین به کلاس عایقی H نیاز دارند؟
- مشخصات فنی و تغییرات متالورژیکی در طراحی الکتروموتورهای دما بالا کلاس H
- تحلیل حرارتی، افزایش دما (Temperature Rise) و ضریب کاهش توان در کاربردهای دما بالا
- راهنمای نگهداری پیشگیرانه و بازرسی دوره‌ای الکتروموتورهای کلاس H در سال ۱۴۰۵
الکتروموتور دما بالا یکی از حیاتی‌ترین تجهیزات محرک در صنایع سنگین، کوره‌های حرارتی، خطوط ریخته‌گری، تونل‌های خشک‌کن و سیستم‌های تهویه و تخلیه دود اضطراری است که برای کارکرد مداوم در شرایط دمایی فوق‌العاده سخت (دمای محیطی تا ۸۰ درجه سانتیگراد و بالاتر) مهندسی می‌شود. الکتروموتورهای استاندارد صنعتی معمولاً برای کارکرد در حداکثر دمای محیطی ۴۰ درجه سانتیگراد با کلاس عایقی F طراحی می‌شوند؛ بنابراین تحمیل تنش‌های حرارتی فراتر از این محدوده، شکست سریع دی‌الکتریک سیمپیچ، تخریب روانکار بلبرینگ‌ها و در نهایت توقف خطوط تولید را به همراه خواهد داشت. طراحی و بومی‌سازی موتورهای کلاس H گامی بنیادین در ارتقای تاب‌آوری خطوط فرآیندی در صنایع فولاد، سیمان، شیشه و پتروشیمی به شمار می‌رود.
⚙️ خلاصه اجرایی و راهنمای فنی برای مهندسان و مدیران خرید
- نکته کلیدی ۱: الکتروموتورهای دما بالا مجهز به سیستم عایق حرارتی کلاس H با آستانه تحمل دمای نقطه داغ (Hotspot) تا ۱۸۰ درجه سانتیگراد و مقاومت در برابر دمای محیطی تا ۸۰ درجه سانتیگراد هستند.
- نکته کلیدی ۲: کلیه اجزای مکانیکی شامل پروانه خنککاری فلزی، برینگ‌ها با لقی شعاعی C4، گریس نسوز سنتتیک بر پایه پلی‌اوره یا فلوئور و ترمینال‌برد SMC400 اختصاصی ضد شوک حرارتی بازطراحی شده‌اند.
- نکته کلیدی ۳: استفاده از الکتروموتور استاندارد در محیط‌های بالای ۵۰ درجه بدون ضریب کاهش توان (Derating) شدید، عمر عایقی موتور را بر اساس قانون آرنیوس به ازای هر ۱۰ درجه افزایش دما تا ۵۰٪ کاهش می‌دهد.
- نکته کلیدی ۴: در استعلام و خرید این تجهیزات در سال ۱۴۰۵، تطابق استاندارد تست عایقی مگر، گواهی بالانس دینامیکی G2.۵ و سطح راندمان IE2/IE3 باید به صورت سرتیفیکیت رسمی از تولیدکننده دریافت گردد.
الکتروموتور دما بالا چیست و چرا صنایع سنگین به کلاس عایقی H نیاز دارند؟
در بسیاری از کاربردهای فرآیندی، موتور الکتریکی در مجاورت مستقیم کوره‌ها، فن‌های مکنده گازهای داغ، بویلرها یا خطوط نورد گرم نصب می‌شود. در چنین فضاهایی، استفاده از راهنمای جامع انتخاب الکتروموتور صنعتی مناسب نشان می‌دهد که الکتروموتورهای متداول با کلاس عایقی B یا F توانایی تخلیه گرمای داخلی ناشی از تلفات اهمی و مغناطیسی به محیط بیرونی را از دست می‌دهند. با افزایش دمای سیمپیچ به بیش از حد مجاز، پلیمرهای عایقی لاک سیم، نومکس و نوار چسب‌های نسوز دچار پدیده تردشدگی (Brittleness) و تخلیه جزئی (Partial Discharge) می‌شوند.
بر اساس استانداردهای بین‌المللی IEC ۶۰۰۳۴-۱ و NEMA MG-۱، کلاس عایقی H بالاترین استاندارد متداول برای موتورهای قفس سنجابی القایی است که تحمل دمای عملیاتی تا ۱۸۰ درجه سانتیگراد را بدون تخریب پلیمرهای ساختاری تضمین می‌کند. برای دستیابی به جزئیات استانداردهای بین‌المللی در این زمینه، می‌توانید به بررسی کلاس عایق حرارتی الکتروموتورها بر اساس استانداردهای بین‌المللی بپردازید. این مشخصه فنی سبب می‌شود حتی زمانی که دمای هوای پیرامون موتور به ۷۰ الی ۸۰ درجه سانتیگراد می‌رسد، موتور بتواند بدون افت بازدهی حرارتی و تریپ مداوم بی‌متال یا درایو، به عملکرد نامی خود ادامه دهد.

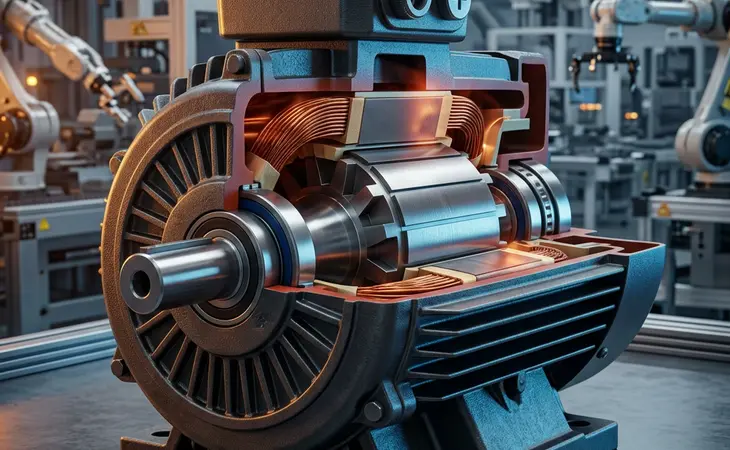

مشخصات فنی و تغییرات متالورژیکی در طراحی الکتروموتورهای دما بالا کلاس H
تبدیل یک پلتفرم استاندارد به یک الکتروموتور دما بالا تنها به تغییر سیمپیچ محدود نمی‌شود؛ بلکه نیازمند بازطراحی و ارتقای تمامی زیرسیستم‌های الکترومکانیکی است تا تنش‌های ناشی از انبساط حرارتی نامتقارن مهار گردد:
کلاس عایقی موتور یخچال: تحلیل فنی کلاس‌های (F, B, H) و راهنمای انتخاب
تأمین مستقیم و بدون واسطه انواع الکتروموتورهای صنعتی با ضمانت اصالت و گارانتی آرکا صنعت.
- سیستم عایق‌بندی و شارلاک دوقطبی کلاس H: استفاده از سیم لاکی دوبل با پوشش پلیآمید-ایمید (AIW)، عایق اسلات و میان‌فاز از جنس Nomex/Kapton با گرید حرارتی بالا و اشباع کامل استاتور با شارلاک‌های پایه سیلیکونی و اپوکسی-استر بدون حلال تحت فرآیند خلاء و فشار (VPI) جهت حذف کامل حباب‌های هوا.
- برینگ‌ها با لقی داخلی ویژه (C4 Clearance): در دماهای بالا، به دلیل انتقال حرارت از شفت به رینگ داخلی بلبرینگ، انبساط رینگ داخلی رخ می‌دهد. برینگهای با لقی C4 از قفل شدن ساچمه‌ها و گریپاژ بلبرینگ در شرایط شوک دمایی جلوگیری می‌کنند.
- روان‌کاری پیشرفته با گریس نسوز: گریس‌های لیتیمی استاندارد در دماهای بالای ۱۲۰ درجه دچار روغن‌دهی سریع و اکسیداسیون می‌شوند. در این موتورها از گریس‌های پایه سنتتیک پرفلوئوروپلی‌اتر (PFPE) یا پلی‌اوره با نقطه قطره‌ای شدن بیش از ۲۶۰ درجه سانتیگراد استفاده می‌شود.
- پروانه خنککاری فلزی مقاوم: پروانه‌های پلاستیکی پلی‌پروپیلن (PP) استاندارد در دمای بالای ۶۰ درجه دچار خزش (Creep) و تغییر شکل هندسی می‌شوند. در الکتروموتورهای کلاس H، فن خنک‌کننده از آلیاژ آلومینیوم دایکست یا فولاد فورج‌شده با تیغه‌های آیرودینامیک جایگزین می‌شود.
- ترمینال‌برد نسوز SMC400: جعبه ترمینال و عایق‌های پایه کابلشو از ترکیبات شیشه-پلی‌استر تقویت‌شده SMC400 ساخته می‌شوند که مقاومت به آتش‌گیری، مقاومت دی‌الکتریک بالا و مقاومت مکانیکی در برابر لرزش‌های حرارتی را تأمین می‌کنند.
- رنگ بدنه و اتصالات ضد رطوبت و خورندگی: استفاده از سیستم رنگ چند لایه اپوکسی-سیلیکون مقاوم به شوک حرارتی به همراه پیچ‌ها و واشرهای استنلس استیل ۳۰۴/۳۱۶ مانع از خوردگی و تخریب پوسته چدنی در اتمسفرهای مرطوب و اسیدی می‌شود.
درک صحیح این ساختار متالورژیکی به مهندسان خط کمک می‌کند تا هنگام مواجهه با حوادث در خطوط تولید، با بررسی دقیق‌تر تحلیل فنی ۷ علت اصلی داغ شدن الکتروموتور موتوژن و راهکارهای پیشگیری، منشأ حرارتی سیستم را تفکیک کنند.
تفاوت‌های کلیدی متریال در ساختار الکتروموتور دما بالا در مقایسه با الکتروموتورهای استاندارد
جدول زیر مقایسه دقیقی از تفاوت‌های مهندسی میان الکتروموتورهای استاندارد صنعتی و نسخههای ویژه دما بالا را نشان می‌دهد:
تحلیل حرارتی، افزایش دما (Temperature Rise) و ضریب کاهش توان در کاربردهای دما بالا
محاسبه ظرفیت بارگذاری حرارتی الکتروموتور بر مبنای دمای بیشینه مجاز نقطه داغ سیمپیچ صورت می‌گیرد. استاندارد افزایش دمای مجاز سیمپیچ بر اساس رابطه زیر تعریف می‌شود:
$T_{Hotspot} = T_{Ambient} + \Delta T + T_{Margin}$
در یک سیستم کلاس F استاندارد، حداکثر افزایش دمای مجاز ۱۰۵ کلوین است که با دمای محیط ۴۰ درجه و ۱۰ درجه مارجین اطمینان، سقف دمایی ۱۵۵ درجه سانتیگراد را تشکیل می‌دهد. اما در کلاس عایقی H، با توجه به راهنمای تخصصی حدود افزایش دمای مجاز الکتروموتورها در استاندارد EASA، افزایش دمای مجاز به ۱۲۵ کلوین می‌رسد که حاشیه امن فوق‌العاده‌ای برای کار در محیط‌های بسیار گرم فراهم می‌سازد. برای بررسی دقیق‌تر تطابق کلاس‌های مختلف می‌توانید مقاله راهنمای انتخاب موتور الکتروژن بر اساس کلاس عایق حرارتی و همچنین مطلب تحلیل فنی کلاس عایقی موتور یخچال: تحلیل فنی کلاس‌های (F, B, H) و راهنمای انتخاب را مطالعه کنید.
اگر از یک الکتروموتور استاندارد در دمای محیطی ۶۰ تا ۸۰ درجه سانتیگراد استفاده شود، باید ضریب Derating بسیار شدیدی (گاهی تا ۵۰٪ کاهش توان نامی شفت) اعمال شود که منجر به تحمیل هزینه‌های سنگین اوورسایزینگ (Oversizing)، افزایش وزن شاسی و افت شدید راندمان سیستم می‌گردد. در مقابل، یک الکتروموتور دما بالا اختصاصی قادر است توان نامی کامل خود را با حداقل ضریب افت خروجی در همان دما تحویل دهد.
در مواردی که این موتورها با درایو کنترل دور فرکانس متغیر (VFD) راه‌اندازی می‌شوند، چالش امواج انعکاسی (dv/dt) و نقاط داغ تشدید می‌شود. در این شرایط، بهره‌گیری از اصول مطرح‌شده در راهنمای انتخاب و استفاده از موتورهای اینورتر دیوتی همراه با سیمپیچ کلاس H، ایمنی کامل موتور را در برابر پدیده‌های مخرب الکتریکی و حرارتی همزمان تضمین می‌نماید.
راهنمای نگهداری پیشگیرانه و بازرسی دوره‌ای الکتروموتورهای کلاس H در سال ۱۴۰۵
بهره‌برداری طولانی‌مدت و بدون حادثه از یک الکتروموتور دما بالا در سایت‌های صنعتی مستلزم اجرای پروتکل‌های پایش وضعیت (Condition Monitoring) به شرح زیر است:
- ترموگرافی فروسرخ (Infrared Thermography): تصویربرداری حرارتی دوره‌ای از بدنه هوزینگ برینگ‌ها و جعبه ترمینال برای شناسایی زودهنگام پدیده شکست روانکار یا شل شدن کابلشوها ناشی از انبساط و انقباض‌های مکرر.
- تست مقاومت عایقی گرم (Hot Insulation Resistance Test): اندازه‌گیری مقدار مگااهم سیمپیچ بلافاصله پس از خاموش شدن موتور؛ مقاومت عایقی سیمپیچ کلاس H در دمای کاری نباید از مقدار تصحیح‌شده بر اساس دمای مرجع کمتر شود.
- برنامه شارژ مجدد گریس دما بالا: شارژ گریس باید بر مبنای ساعات کارکرد و دمای عملیاتی دقیقاً با همان گرید گریس اولیه سازنده (عدم ترکیب گریس‌های ناسازگار با پایه صابونی متفاوت) انجام پذیرد.
- بررسی سلامت سیستم هوارسانی: تمیز نگه‌داشتن پره‌ها و کانال‌های هوایی پوسته موتور چدنی از رسوبات دوده، غبار و ذرات معلق چسبنده جهت حفظ حداکثر راندمان انتقال حرارت همرفت (Convection).
سوالات متداول
الکتروموتور دما بالا کلاس H چه تفاوتی با الکتروموتورهای استاندارد صنعتی دارد؟
الکتروموتورهای کلاس H تحمل دمای نقطه داغ تا ۱۸۰ درجه سانتیگراد و کارکرد مداوم در دمای محیطی ۶۰ تا ۸۰ درجه سانتیگراد را دارا هستند. این موتورها برخلاف نسخههای استاندارد، مجهز به سیمپیچ با روکش دوبل پلیآمید-ایمید، عایق نوار نومکس، فرآیند اشباع VPI، برینگهای لقی ویژه C4، گریس تمامسنتتیک نسوز و پروانه خنککاری فلزی میباشند.
چرا در الکتروموتورهای دما بالا حتماً باید از بلبرینگ با لقی C4 استفاده شود؟
در دماهای کاری بالا، انتقال حرارت شفت به رینگ داخلی بلبرینگ موجب انبساط حرارتی رینگ می‌شود. استفاده از بلبرینگ با لقی C4 از کاهش فاصله داخلی، قفل شدن ساچمه‌ها و گریپاژ بلبرینگ تحت شوک‌های دمایی شدید جلوگیری می‌کند.
استفاده از الکتروموتور استاندارد در دمای محیطی بالای ۵۰ درجه چه پیامدهایی دارد؟
بر اساس قانون آرنیوس، به ازای هر ۱۰ درجه سانتیگراد افزایش دمای سیمپیچ از حد مجاز، عمر عایقی تا ۵۰ درصد کاهش مییابد. علاوه بر این، موتور استاندارد دچار شکست سریع روانکار، دفرمه شدن پروانه پلاستیکی و نیاز به اعمال ضریب کاهش توان (Derating) شدید خواهد شد.
هنگام استعلام و خرید الکتروموتور کلاس H چه مدارک فنی باید از تأمین‌کننده درخواست شود؟
خریداران و مهندسان باید سرتیفیکیت تست مقاومت عایقی گرم (Megger Test)، گواهی بالانس دینامیکی روتور طبق استاندارد ISO ۱۹۴۰ گرید G2.۵، دیتاشیت نوع گریس مصرفی نسوز و تأییدیه رده راندمان انرژی (IE2/IE3) را از سازنده دریافت کنند.
