عیب یابی دینام مشعل (آپدیت ۱۴۰۵): ۵ نشانه کلیدی خرابی و راهنمای تعمیر

الکتروموتور مشعل: قلب تپنده سیستم احتراق شما

الکتروموتور مشعل که در صنعت با نام دینام مشعل نیز شناخته می‌شود، یکی از حیاتی‌ترین قطعات در سیستم‌های گرمایشی صنعتی، تجاری و خانگی است. این موتور وظیفه تأمین نیروی مکانیکی برای چرخاندن فن دمنده (Blower) و در برخی مدل‌ها، پمپ سوخت را بر عهده دارد. عملکرد دقیق و پایدار آن، نسبت صحیح هوا به سوخت را تضمین کرده و به احتراقی کامل، ایمن و بهینه منجر می‌شود. از این رو، هرگونه اختلال در عملکرد این قطعه، کل فرآیند گرمایش را مختل می‌کند. در این راهنمای فنی، به بررسی جامع فرآیند عیب یابی دینام مشعل، شناسایی نشانه‌های کلیدی خرابی و ارائه راهکارهای عملی برای تعمیر یا تعویض آن می‌پردازیم. لازم به ذکر است که برخلاف تصور عموم، تفاوت‌های بنیادینی بین الکتروموتور و دینام وجود دارد، اما در زبان محاوره صنعتی، این دو واژه اغلب به جای یکدیگر برای این قطعه به کار می‌روند.

۵ نشانه کلیدی برای عیب یابی دینام مشعل

شناسایی به موقع علائم خرابی، از آسیب‌های جدی‌تر به کل سیستم مشعل و هزینه‌های گزاف جلوگیری می‌کند. یک تکنسین ماهر یا اپراتور هوشیار باید به این ۵ نشانه کلیدی توجه ویژه داشته باشد تا پروسه عیب یابی دینام مشعل را به درستی آغاز کند.

۱. صداهای غیرعادی و لرزش (Noise & Vibration)

شرح نشانه: شنیدن هرگونه صدای ناهنجار مانند زوزه کشیدن، جیغ، تق‌تق یا ساییدگی فلزی از محفظه موتور، اولین و شایع‌ترین علامت هشدار است. این صداها معمولاً در لحظه استارت یا حین کارکرد ممتد به گوش می‌رسند و نشان‌دهنده یک مشکل مکانیکی هستند.
علل احتمالی:

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز چدنی ۳۴۰ اسب ۲۵۰ کیلووات ۷۵۰ دور

الکتروموتور موتوژن سه فاز چدنی ۱۲۵ اسب ۹۰ کیلووات ۳۰۰۰ دور

الکتروموتور موتوژن ضد انفجار ۴ کیلووات ۱۵۰۰ دور EEXD

الکتروموتور موتوژن تکفاز تک خازن ۲ اسب ۱.۵ کیلووات ۳۰۰۰ دور

پیشنهاد مطالعه:

چگونه کلید محافظ جان (RCD) مناسب برای دینام الکتروموتور انتخاب کنیم؟ | راهنمای کامل

• خرابی یا خشکی بلبرینگ‌ها: شایع‌ترین علت صداهای غیرعادی، فرسودگی یا از بین رفتن گریس داخل بلبرینگ‌هاست.
• لق بودن فن یا پولی: عدم بالانس یا شل شدن اتصالات فن دمنده به شفت موتور.
• برخورد قطعات متحرک: تماس روتور با استاتور یا برخورد پره‌های فن با بدنه مشعل.

این مشکلات مکانیکی، اولین مرحله در فرآیند عیب یابی دینام مشعل هستند.

۲. افزایش دمای غیرمتعارف بدنه موتور (Overheating)

شرح نشانه: داغ شدن بیش از حد پوسته الکتروموتور به طوری که لمس آن برای چند ثانیه ممکن نباشد، یک زنگ خطر جدی است. هرچند الکتروموتورها حین کار به طور طبیعی گرم می‌شوند، اما حرارت بیش از حد نشانه اتلاف انرژی و وجود یک ایراد داخلی است.
علل احتمالی:

پیشنهاد مطالعه:

عیب یابی الکتروموتورهای صنعتی: گام به گام تا حل مشکل

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز ۴ اسب ۳ کیلووات ۷۵۰ دور

الکتروموتور موتوژن تکفاز تک خازن ۱.۵ اسب ۱.۱ کیلووات ۱۵۰۰ دور

موتور مشعل ۴۵۰ وات با خازن سری HN660 الکتروژن

الکتروموتور موتوژن سه فاز ۱۰ اسب ۷.۵ کیلووات ۷۵۰ دور

• اضافه‌بار (Overload): گیر کردن فن، خرابی پمپ سوخت (در مشعل‌های گازوئیلی) یا هر عامل دیگری که مانع چرخش روان شفت شود.
• مشکل در سیم‌پیچ: اتصال کوتاه بین حلقه‌های سیم‌پیچ (حالت نیم‌سوز) یا آسیب دیدن عایق‌ها.
• تهویه نامناسب: مسدود شدن شیارهای تهویه روی بدنه موتور با گرد و غبار و روغن که مانع خنک‌کاری می‌شود.
• نوسانات ولتاژ: ولتاژ ورودی نامناسب (بسیار بالا یا پایین) می‌تواند باعث افزایش جریان و در نتیجه داغ شدن موتور شود. برای اطلاعات بیشتر در این زمینه، مقاله تأثیر نوسانات ولتاژ بر الکتروموتور مشعل را مطالعه فرمایید.

بررسی این موارد بخش مهمی از عیب یابی دینام مشعل به شمار می‌رود.

۳. عدم راه‌اندازی یا استارت ضعیف (Start Failure)

شرح نشانه: پس از فرمان استارت از سوی رله مشعل، موتور هیچ واکنشی نشان نمی‌دهد، صدای هوم (Humming) ضعیفی می‌دهد اما نمی‌چرخد، یا برای شروع به چرخش نیاز به کمک خارجی (هل دادن با دست) دارد. این مشکل، عیب یابی دینام مشعل را به سمت قطعات الکتریکی هدایت می‌کند.
علل احتمالی:

• خرابی خازن راه‌انداز (Start Capacitor): شایع‌ترین علت عدم استارت در موتورهای تک‌فاز، سوختن یا ضعیف شدن خازن است.
• قطعی در سیم‌کشی: عدم اتصال صحیح برق به ترمینال‌های موتور.
• گیرپاژ مکانیکی: قفل شدن بلبرینگ‌ها یا گیر کردن یک جسم خارجی در فن.
• سوختن سیم‌پیچ راه‌انداز: آسیب جدی به بخشی از سیم‌پیچ که وظیفه ایجاد گشتاور اولیه را دارد.

۴. افت توان و کاهش راندمان دمندگی (Reduced Performance)

شرح نشانه: موتور کار می‌کند اما سرعت چرخش آن به وضوح کمتر از حد معمول است. این امر باعث کاهش حجم هوای دمیده شده، احتراق ناقص (شعله زرد و دودزده) و در نهایت خاموش شدن مشعل توسط سیستم‌های کنترلی می‌شود.
علل احتمالی:

• فرسودگی سیم‌پیچ اصلی: با گذشت زمان، مقاومت سیم‌پیچ‌ها افزایش یافته و توان خروجی موتور کاهش می‌یابد.
• خرابی خازن دائم کار (Run Capacitor): در برخی موتورها، خازن دومی برای بهینه‌سازی عملکرد در حین کار وجود دارد که خرابی آن باعث افت توان می‌شود.
• افت ولتاژ شدید در شبکه برق.

عیب یابی دینام مشعل در این حالت نیازمند اندازه‌گیری دقیق سرعت و جریان موتور است.

۵. بوی سوختگی، دود یا قطع شدن مکرر فیوز

شرح نشانه: استشمام بوی تند لاک سوخته یا پلاستیک داغ از موتور و در موارد حاد، مشاهده دود، قطعی‌ترین نشانه یک فاجعه الکتریکی قریب‌الوقوع است. همچنین اگر فیوز مربوط به مشعل به طور مکرر قطع می‌شود، به احتمال زیاد موتور در حال کشیدن جریان اضافی (آمپراژ بالا) است.
علل احتمالی:

• سوختن کامل سیم‌پیچ استاتور: این یک آسیب غیرقابل بازگشت است که در اثر حرارت بیش از حد یا اتصال کوتاه شدید رخ می‌دهد. ساختار موتورهای القایی به گونه‌ای است که سلامت سیم‌پیچ برای ایجاد میدان مغناطیسی گردان ضروری است.
• اتصال بدنه: اتصال یکی از فازهای برق به پوسته فلزی موتور که بسیار خطرناک بوده و باعث پریدن فیوز می‌شود.

در صورت مشاهده این نشانه، باید فوراً اقدام به عیب یابی دینام مشعل و قطع برق اصلی سیستم نمود.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز چدنی ۲۷۰ اسب ۲۰۰ کیلووات ۷۵۰ دور

الکتروموتور موتوژن تکفاز دوخازن ۱.۸ اسب ۰.۱۲ کیلووات ۳۰۰۰ دور

0 ﷼

الکتروموتور موتوژن سه فاز چدنی ۱۰۰ اسب ۷۵ کیلووات ۷۵۰ دور

الکتروموتور موتوژن سه فاز چدنی ۲ اسب ۱.۵ کیلووات ۷۵۰ دور

جدول راهنمای گام به گام عیب یابی فنی و تعمیر دینام مشعل

پس از شناسایی علائم، می‌توانید با استفاده از جدول زیر به صورت سیستماتیک اقدام به رفع مشکل نمایید. توجه: قبل از هر اقدامی، حتماً برق اصلی مشعل را از تابلو برق قطع کرده و از بی‌برق بودن مدار اطمینان حاصل کنید.

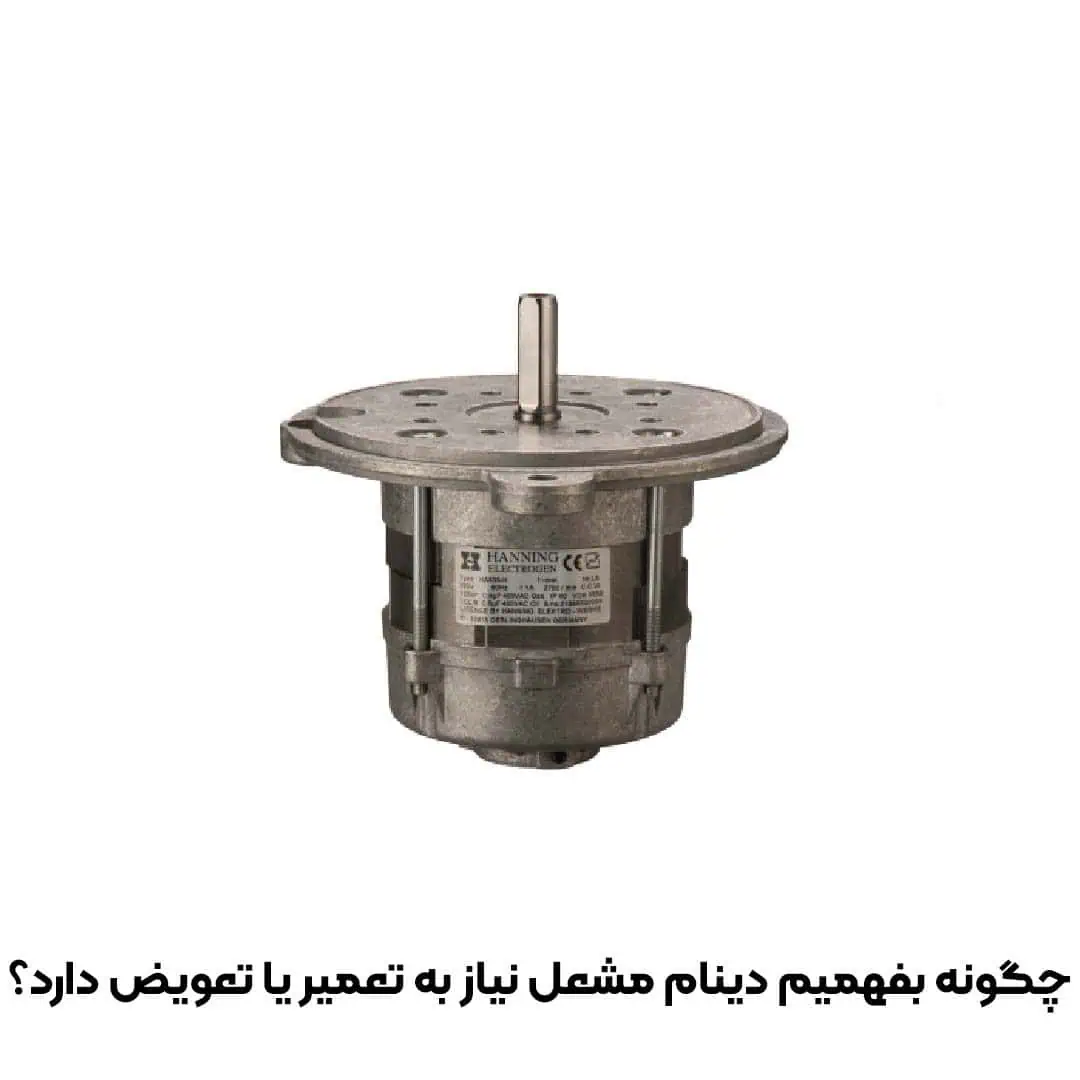

تعمیر یا تعویض: کدام انتخاب هوشمندانه‌تر است؟

یک سوال کلیدی در انتهای فرآیند عیب یابی دینام مشعل این است که آیا تعمیر آن اقتصادی است یا خیر. به عنوان یک قاعده کلی:

• چه زمانی تعمیر کنیم؟ اگر مشکل محدود به قطعات مصرفی و قابل تعویض مانند خازن یا بلبرینگ باشد، تعمیر کاملاً منطقی و به‌صرفه است. این تعمیرات با هزینه کم، عمر دوباره‌ای به موتور می‌بخشند.
• چه زمانی تعویض کنیم؟ اگر سیم‌پیچ موتور سوخته باشد (بوی سوختگی و دود)، تعویض تقریباً همیشه بهترین گزینه است. هرچند سیم‌پیچی مجدد در کارگاه‌ها امکان‌پذیر است، اما هزینه آن برای موتورهای کوچک و متوسط اغلب به قیمت یک موتور نو نزدیک است؛ با این تفاوت که موتور نو دارای گارانتی، راندمان بالاتر و عمر مفید طولانی‌تری خواهد بود. همچنین در صورت آسیب فیزیکی شدید به پوسته یا شفت، تعویض قطعی است.

نتیجه‌گیری: اهمیت تشخیص به موقع در عیب یابی دینام مشعل

دینام مشعل یک قطعه الکترومکانیکی پرکار است که عملکرد صحیح آن برای ایمنی و کارایی کل سیستم گرمایش ضروری است. توجه به علائم اولیه مانند صداهای غیرعادی، گرمای بیش از حد یا استارت ضعیف، کلید اصلی جلوگیری از خرابی‌های پرهزینه است. یک برنامه منظم برای بازرسی و تمیزکاری می‌تواند عمر مفید این قطعه را به میزان قابل توجهی افزایش دهد. در نهایت، یک فرآیند دقیق عیب یابی دینام مشعل به شما کمک می‌کند تا با اطمینان تصمیم بگیرید که آیا یک تعمیر ساده کافی است یا زمان تعویض با یک محصول باکیفیت و استاندارد فرا رسیده است. در هر دو صورت، اقدام به موقع، ضامن عملکرد بی‌وقفه و ایمن سیستم گرمایشی شما خواهد بود.
