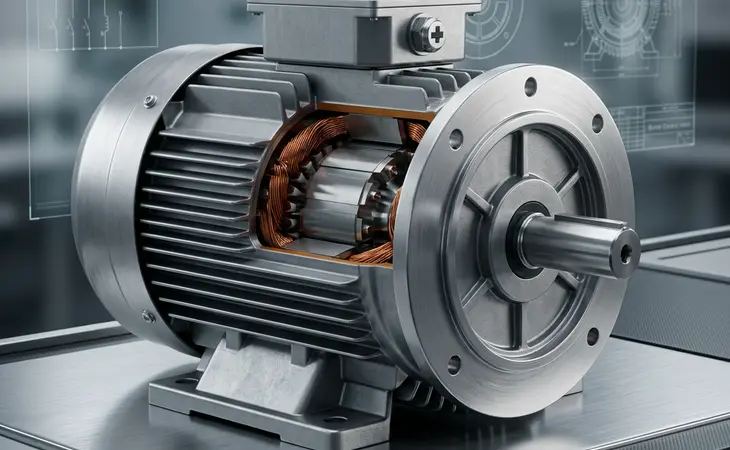

راهنمای خرید الکتروموتور مشعل الکتروژن + مشخصات فنی ۱۴۰۵

بررسی کامل انواع الکتروموتور مشعل الکتروژن همراه با مشخصات فنی، توان و کاتالوگ مدل‌های سری HN برای خرید مطمئن در سال ۱۴۰۵ با بهترین قیمت.

الکتروموتور مشعل الکتروژن به عنوان قلب تپنده سیستم‌های احتراق صنعتی و ساختمانی، وظیفه تأمین هوای احتراق از طریق به حرکت درآوردن فن بلوور و در مدل‌های گازوئیلی و دوگانه‌سوز، کوپل شدن با پمپ سوخت را بر عهده دارد. در طراحی تأسیسات حرارتی، بویلرهای بخار، دیگ‌های آب گرم و کوره‌های عملیات حرارتی، انتخاب دینام مشعل متناسب با دبی هوای مورد نیاز، فشار استاتیکی محفظه احتراق و گشتاور راه‌اندازی، یکی از اساسی‌ترین مراحل مهندسی تأسیسات به شمار می‌آید. شرکت الکتروژن با بهره‌گیری از خطوط تولید تمام‌اتوماتیک و رعایت استانداردهای بین‌المللی، طیف وسیعی از الکتروموتورهای فلنج‌دار مشعل را از توان‌های پایین خانگی تا ظرفیت‌های سنگین صنعتی تولید می‌کند که به دلیل راندمان بالا و کارکرد کم‌صدا، به انتخاب اول سازندگان مشعل در کشور تبدیل شده است.

مبانی مهندسی و عملکرد الکتروموتور مشعل الکتروژن در سیستم‌های احتراق

در یک سیستم احتراق پیوسته، نسبت استوکیومتری سوخت و هوا ضامن راندمان حرارتی و جلوگیری از تولید گازهای سمی نظیر مونوکسید کربن است. الکتروموتور مشعل با اتصال مستقیم به پروانه سانتریفیوژ (Blower Fan)، فشار دینامیکی و استاتیکی لازم برای غلبه بر افت فشار معبر ورودی، شعله‌پوش و محفظه احتراق دیگ را فراهم می‌کند. در مشعل‌های گازوئیلی، شفت الکتروموتور علاوه بر فن، با شفت پمپ گازوئیل (نظیر پمپ‌های سانتک یا دانفوس) از طریق یک کوپلینگ پلاستیکی یا لاستیکی درگیر می‌شود؛ بنابراین گشتاور نامی و گشتاور راه‌اندازی الکتروموتور باید به‌گونه‌ای محاسبه شود که پاسخگوی بار هیدرولیکی پمپ سوخت در لحظه استارت باشد.

طراحی محفظه و فریم این موتورها از آلومینیوم دایکاست با پره‌های خنک‌کننده بهینه‌شده انجام گرفته است تا انتقال حرارت در فضاهای بسته موتورخانه با راندمان بالایی صورت پذیرد. برای درک بهتر استانداردهای ساخت تجهیزات الکترومکانیکی نوین، مطالعه مراجع معتبر جهانی نظیر پلتفرم‌های بین‌المللی تجهیزات نیروگاهی و الکتروموتور دید مهندسی جامعی درباره کلاس‌های راندمان IE2 و IE3 ارائه می‌دهد.

بررسی و مشخصات فنی سری‌های پرکاربرد الکتروموتور مشعل الکتروژن

الکتروژن محصولات مشعل خود را در تیپ‌ها و فریم‌های متنوع متناسب با ظرفیت‌های حرارتی مختلف (از مشعل‌های ۱ تا ۳ خانگی تا مشعل‌های ۵ تا ۷ صنعتی) طراحی و روانه بازار کرده است. شناخت دقیق این سری‌ها امکان جایگزینی مهندسی و سفارش‌گذاری دقیق را برای کارخانجات و مسئولان تأسیسات فراهم می‌سازد:

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز چدنی ۲۷۰ اسب ۲۰۰ کیلووات ۱۵۰۰ دور

الکتروموتور صنعتی الکتروژن تکفاز رلهCR بدون پایه نیم فلنج دار B14

نیم فلنچ سایز ۱۰۰ الکتروژن

الکتروموتور موتوژن سه فاز چدنی ۱۲۵ اسب ۹۰ کیلووات ۷۵۰ دور

• سری HA (توان ۱۷۵ وات): مناسب برای مشعل‌های سبک گازی و گازوئیلی رده خانگی (مشعل‌های ۱ تا ۳). این مدل با خازن دائم‌کار، مصرف جریان پایین و ابعاد کامپکت شناخته می‌شود.
• سری هنیگ / ۲۴۰ وات (مشعل ۳ تا ۵): یکی از پرمصرف‌ترین دینام‌های مشعل در موتورخانه‌های مرکزی مجتمع‌های مسکونی و اداری با گشتاور راه‌اندازی بالا و شفت مخصوص کوپلینگ پمپ.
• سری HN (توان‌های ۳۷۰، ۴۵۰، ۵۵۰ و ۷۵۰ وات تک‌فاز): مناسب برای مشعل‌های نیمه‌صنعتی و صنعتی با هوادهی بالا. در این مدل‌ها از بیرینگ‌های دور بالا و کاسه‌نمدهای مقاوم در برابر حرارت استفاده شده است.
• سری HN660 و مدل‌های سه‌فاز (۷۵۰ وات به بالا): طراحی‌شده برای خطوط احتراق سنگین دیگ‌های بخار، کوره‌های ذوب و خشک‌کن‌های صنعتی که به تغذیه ۴۰۰ ولت سه‌فاز و کارکرد مداوم دائم‌کار (Duty S1) نیاز دارند.
• سری BU551: موتورهای مشعل بهینه‌سازی شده با جریان راه‌اندازی کنترل‌شده و هماهنگی کامل با بردهای الکترونیکی کنترل مشعل.

جهت بررسی جداول ابعادی کامل، دیاگرام‌های سیم‌کشی و نمودارهای گشتاور-سرعت، می‌توانید به بخش دانلود کاتالوگ الکتروموتور الکتروژن در پایگاه فنی آرکا صنعت مراجعه نمایید.

راهنمای پلاک خوانی و تفسیر کدهای فنی الکتروموتور مشعل الکتروژن

پلاک فلزی درج‌شده بر روی بدنه دینام، شناسنامه الکتریکی و مکانیکی آن است. عدم دقت به کدهای روی پلاک در هنگام جایگزینی قطعه، می‌تواند منجر به سوختن سیم‌پیچ در اثر اضافه‌بار یا عدم انطباق سوراخ‌های فلنج با هوزینگ مشعل شود. برای بررسی جزئیات کدهای نام‌گذاری، فاکتور سرویس (SF) و مشخصات ولتاژی، مطالعه راهنمای کامل نحوه پلاک خوانی الکتروموتور الکتروژن اطلاعات کاربردی و استانداردی در اختیارتان قرار می‌دهد.

پارامترهای حیاتی در انتخاب و خرید الکتروموتور مشعل الکتروژن

مهندسان تأسیسات در زمان سفارش‌گذاری الکتروموتور برای مشعل‌های صنعتی و ساختمانی باید چک‌لیست جامعی از پارامترهای مکانیکی و الکتریکی را مورد ارزیابی قرار دهند:

۱. نوع سوخت و بار مکانیکی شفت: در مشعل‌های صرفاً گازی، شفت الکتروموتور تنها نیروی هوادهی فن را تأمین می‌کند. اما در مشعل‌های گازوئیلی و مازوت‌سوز، مقاومت هیدرولیکی پمپ دنده‌ای سوخت به بار موتور اضافه می‌شود. در چنین شرایطی، استفاده از موتورهایی با گشتاور استارت قوی (نظیر سری‌های خازن راه‌انداز یا سه‌فاز) برای جلوگیری از قفل شدن روتور الزامی است.

۲. ابعاد فلنج و طول شفت: فلنج الکتروموتورهای مشعل استاندارد B14 یا B5 اختصاصی با لبه دقیق برای نشستن روی دهانه ورودی فن مشعل طراحی شده است. قطر شفت (معمولاً ۱۲. ۷ میلی‌متر یا ۱/۲ اینچ در مدل‌های سبک و بزرگ‌تر در مدل‌های سنگین) و نحوه تراش جای خار یا پخ تخت شفت باید کاملاً با هاب فن و کوپلینگ پمپ مطابقت داشته باشد.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز چدنی ۴۳۰ اسب ۳۵۵ کیلووات ۱۰۰۰ دور

الکتروموتور موتوژن سه فاز ۳ اسب ۲.۲ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۳ اسب ۲.۲ کیلووات ۱۰۰۰ دور

الکتروموتور صنعتی الکتروژن تکفاز رلهCR پایه نیم فلنج دار B34

۳. رژیم کاری و شرایط دمایی محیط (Duty & Temperature): موتورخانه تأسیسات معمولاً دمای محیطی بالاتری نسبت به حالت استاندارد (۴۰ درجه سانتی‌گراد) دارد. الکتروموتور باید دارای کلاس حرارتی عایق‌بندی حداقل Class B (تا ۱۳۰ درجه) یا ترجیحاً Class F (تا ۱۵۵ درجه سانتی‌گراد) باشد تا رزین و لاک سیم‌پیچی در اثر مجاورت با حرارت تابشی دیگ تخریب نشود.

تأثیر کیفیت برق و نوسانات ولتاژ بر کارایی دینام مشعل

یکی از دلایل شایع افت راندمان و سوختن زودهنگام سیم‌پیچ الکتروموتورهای مشعل، نوسانات شبکه برق و عدم تعادل فاز در تابلوهای تأسیسات است. افت ولتاژ شبکه سبب افزایش جریان خط و داغ شدن استاتور می‌شود. برای پیشگیری از این پدیده، مطالعه مقاله تخصصی تأثیر نوسانات ولتاژ بر الکتروموتور مشعل الکتروژن و راهکارهای افزایش طول عمر آن راهکارهای حفاظتی مانند استفاده از رله کنترل بار و کنترل فاز مناسب را تشریح می‌کند.

نگهداری، پیشگیری از خرابی و عیب‌یابی الکتروموتور مشعل

الکتروموتورهای مشعل به دلیل عملکرد در مجاورت ارتعاشات فن و غبار مکش‌شده از محیط موتورخانه، نیازمند بازرسی‌های دوره‌ای هستند. علائمی همچون صدای غیرعادی بیرینگ‌ها (ناشی از بالانس نبودن پروانه فن)، لرزش بدنه، بوی سوختگی عایق و داغ شدن بیش از حد فریم باید بلافاصله ریشه‌یابی شوند. در مواردی که موتور زیر بار استارت نمی‌خورد، خرابی خازن راه‌انداز/دائم‌کار نخستین گزینه قابل بررسی است.

برای بررسی گام‌به‌گام نشانه‌های نقص فنی در الکتروموتورها و روش‌های تست سیم‌پیچ با مولتی‌متر و میگر، می‌توانید راهنمای جامع عیب یابی دینام مشعل (آپدیت ۱۴۰۵): ۵ نشانه کلیدی خرابی و راهنمای تعمیر را در آرکا صنعت مطالعه کنید.

عوامل تعیین‌کننده قیمت الکتروموتور مشعل الکتروژن و استراتژی خرید در سال ۱۴۰۵

قیمت‌گذاری الکتروموتورهای مشعل تحت تأثیر مجموعه‌ای از متغیرهای مهندسی و بازاری قرار دارد که در سال ۱۴۰۵ شامل موارد زیر است:

• متریال سیم‌پیچی و کیفیت مس: استفاده از هادی‌های مسی خلوص بالا با لاک دوبل عایقی در مقایسه با نمونه‌های غیراستاندارد، ضامن راندمان بالا و عدم تغییر مشخصات در طول کارکرد طولانی است.
• نوع و برند بلبرینگ‌ها: بهره‌گیری از بیرینگ‌های دور بالای آب‌بندی‌شده (2RS) از برندهای باکیفیت، لرزش شفت را به حداقل رسانده و از جام شدن روتور جلوگیری می‌کند.
• تک‌فاز یا سه‌فاز بودن: مدل‌های سه‌فاز به دلیل حذف خازن و ساختار ساده‌تر روتور و استاتور، پایداری بالاتری دارند، در حالی که در مدل‌های تک‌فاز، کیفیت خازن ضد انفجار تعبیه‌شده اهمیت بالایی در قیمت تمام‌شده دارد.
• خدمات پس از فروش و گارانتی رسمی: تأمین کالا از نمایندگی‌های معتبر با گارانتی اصالت کالا، ریسک توقف خطوط گرمایشی در فصول سرد سال را به صفر می‌رساند.

با ارزیابی دقیق توان هوادهی، ظرفیت حرارتی مشعل و الزامات شبکه برق صنعتی، الکتروموتور مشعل الکتروژن گزینه‌ای مطمئن، با بهره‌وری انرژی بالا و دارای توجیه اقتصادی پایدار برای پروژه‌های نوسازی و احداث تأسیسات مدرن به شمار می‌آید.
