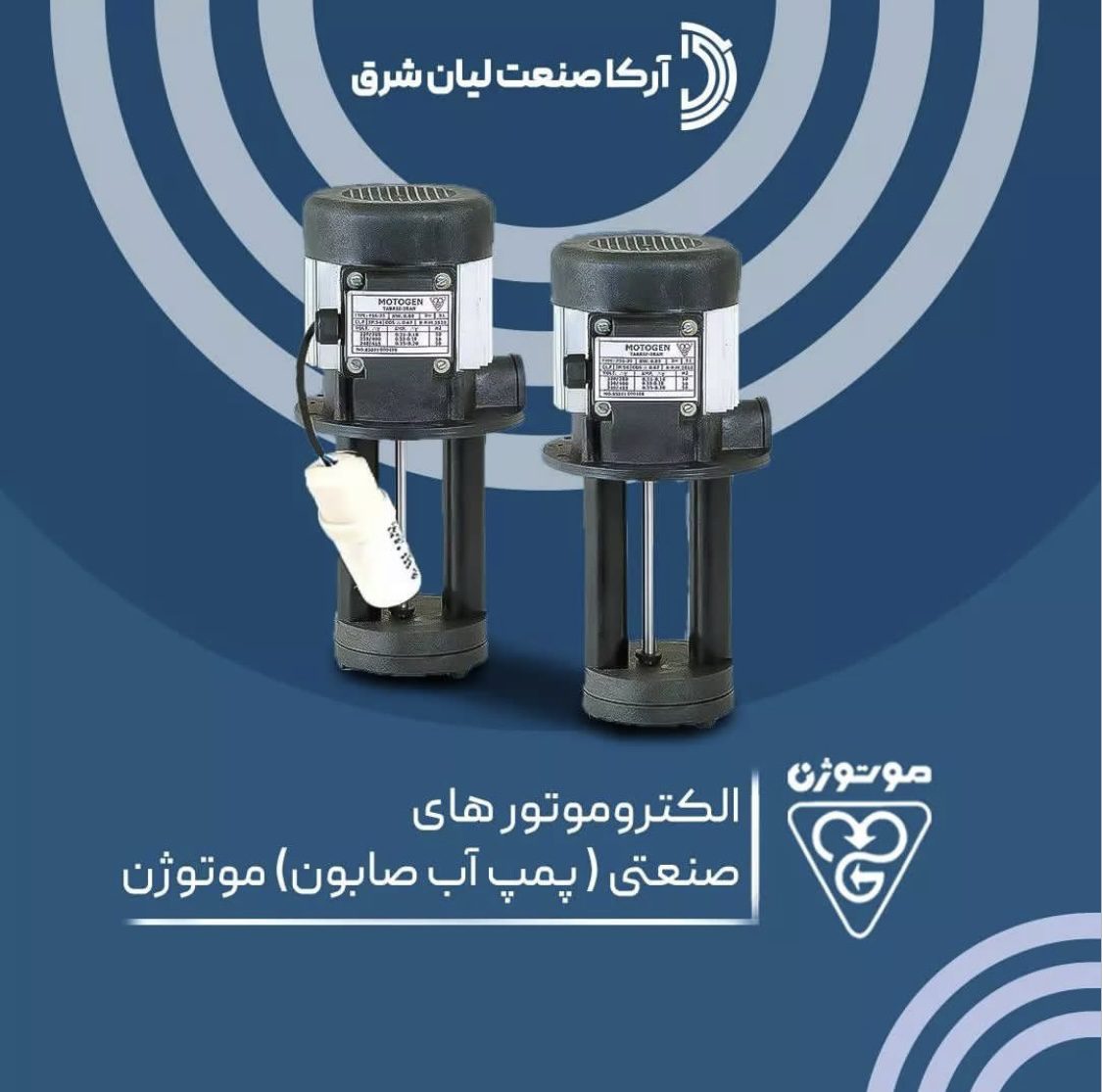

پمپ آب صابون (Coolant Pump) به عنوان شاهرگ حیاتی ماشین‌ابزارهای براده‌برداری نظیر تراش، فرز CNC، دریل رادیال، سنگ‌مغناطیس و اره‌های نواری، وظیفه گردش ممتد و تزریق پرفشار امولسیون روان‌کار و خنک‌کننده به نقطه بحرانی برش را بر عهده دارد. عدم کارایی یا افت دبی این الکتروپمپ صنعتی مستغرق، مستقیماً به تنش حرارتی بالا در لبه برنده ابزار، تخریب زبری سطح کار، بروز سوختگی متالورژیکی و کاهش چشمگیر طول عمر اسپیندل می‌انجامد. از این رو، ارزیابی دقیق پارامترهای هیدرولیکی، عمق غوطه‌وری پایه، توان الکتروموتور و متریال بخش‌های درگیر با سیال، پایه‌ای‌ترین گام در مهندسی نگهداری و بهره‌وری تجهیزات براده‌برداری به شمار می‌رود.

• الکتروموتور آسنکرون: در بالاترین نقطه پمپ و خارج از مایع خنک‌کننده مستقر است. این موتورها مطابق استاندارد IEC با کلاس عایقی F (تحمل حرارتی تا ۱۵۵ درجه سانتی‌گراد) و درجه حفاظت IP54 یا IP55 برای محیط‌های مرطوب و پر از پاشش سیال روغن‌زدایی شده طراحی می‌شوند.
• فلنج نصب و لوله هادی (Stalk Column): رابط فیزیکی میان پایه موتور و محفظه پروانه است که وظیفه ایزولاسیون حرارتی و ارتعاشی را ایفا کرده و لوله تخلیه خروجی را دربرمی‌گیرد.
• شفت یکپارچه صنعتی: از جنس فولاد آلیاژی سخت‌کاری شده یا استنلس استیل ۳۰۴ که با تلرانس صدم میلی‌متر بالانس دینامیکی می‌شود تا از خروج از مرکز (Run-out) و ایجاد ارتعاش بر روی بدنه تانک جلوگیری کند.
• پروانه نیمه‌باز هیدرولیکی (Semi-Open Impeller): این نوع پروانه به‌دلیل ایجاد گذرگاه پهن‌تر، مانع از انسداد توسط لجن‌های معلق باکتریایی و میکروبراده‌های ماشین‌کاری می‌شود. متریال پروانه معمولاً از باکالیت، آلومینیوم دایکست یا پلیمرهای مقاوم در برابر سایش نظیر پلی‌فنیلن سولفید (PPS) انتخاب می‌گردد.
• کانال بازگشت نشت (Leak-Back Channel): سیال نفوذی به امتداد شفت، به دلیل گرانش و عدم وجود کاسه‌نمد تحت‌فشار، مستقیماً از طریق مجرای تعبیه‌شده به داخل مخزن بازمی‌گردد و هیچ‌گونه خطری برای سیم‌پیچ موتور ایجاد نمی‌کند.

1. گام اول: انطباق عمق غوطه‌وری پایه (Immersion Depth): فاصله صفحه نشیمن‌گاه پمپ روی درب تانک تا کف مخزن باید به‌دقت با کولیس یا متر اندازه‌گیری شود. دهانه مکش پروانه باید حداقل در عمق ۲۰ تا ۳۰ میلی‌متری از سطح پایین‌ترین سطح مایع قرار گیرد، اما هرگز نباید با کف تانک (محل تجمع ذرات پلیسه سنگین) تماسی کمتر از ۵۰ میلی‌متر داشته باشد.
2. گام دوم: برآورد دبی سیال بر اساس حجم براده‌برداری (Q): طبق استاندارد ماشین‌کاری، دبی لازم به ازای هر کیلووات توان مصرفی اسپیندل حدود ۱. ۵ الی ۲. ۵ لیتر بر دقیقه در نظر گرفته می‌شود. برای مته‌کاری سوراخ‌های عمیق و ابزارهای مجهز به خنک‌کاری از درون ابزار (Through-Coolant)، دبی و فشار باید حداقل ۴۰٪ فراتر از مقادیر معمول انتخاب شود.
3. گام سوم: محاسبه هد دینامیکی کل (TDH): هد کلی شامل ارتفاع هندسی رساندن مایع از تانک به نازل به علاوه افت فشارهای اصطکاکی ناشی از شیرآلات، خرطومی‌های بندبندی (Loc-Line)، مسیرهای زانویی و در صورت وجود، فیلترهای میکرونی تانک است: $$\text{TDH} = H_{static} + \sum H_{friction}$$ کاهش قطر لوله یا استفاده از اتصالات غیراستاندارد هد هیدرولیکی را نابود کرده و مانع از شستشوی مناسب براده‌ها خواهد شد.
4. گام چهارم: ارزیابی سازگاری شیمیایی و رئولوژی سیال: ویسکوزیته و خورندگی شیمیایی سیال خنک‌کننده بسیار حائز اهمیت است. روغن‌های برش خالص با ویسکوزیته بالای ۲۰ سانتی‌استوک (cSt) نیاز به توان موتوری بالاتر دارند، در حالی که امولسیون‌های حل‌شونده سنتتیک و نیمه‌سنتتیک به‌دلیل حضور آب نیازمند آلیاژهای ضدزنگ در شفت و بخش هیدرولیک هستند.
5. گام پنجم: انتخاب استاندارد عایق و سازگاری با سیستم برقی: بررسی ولتاژ پایانه، فرکانس ۵۰ هرتز شبکه، سیستم زمین مناسب و لزوم استقرار کنترلر بی‌متال یا رله کنترل بار جهت جلوگیری از دو فاز شدن و سوختن الکتروپمپ در زمان قفل روتور الزامی است.

پروتکل‌های بهینه‌سازی مصرف انرژی و راندمان سیستم‌های روان‌کاری

در صنایع پیشرفته، هزینه‌های انرژی سامانه‌های جانبی ماشین‌ابزار بخش عمده‌ای از بهای تمام‌شده تولید را تشکیل می‌دهند. پمپ آب صابون نیز به‌دلیل کارکرد طولانی در شیفت‌های کاری متعدد، پتانسیل بالایی در صرفه‌جویی الکتریکی دارد. به‌کارگیری موتورهای با بازدهی رده IE2 یا IE3 به همراه اتوماسیون هوشمند قطع جریان در زمان تعویض قطعه‌کار یا تنظیمات ابزار، میزان مصرف توان بیهوده را تا ۳۰ درصد تقلیل می‌دهد. مهندسان نگهداری با بازمهندسی خطوط لوله‌کشی، حذف زوایای تیز ۹۰ درجه و انتخاب پمپ متناسب با بار هیدرولیکی واقعی مانع از اتلاف انرژی به شکل حرارت در بدنه پمپ می‌شوند.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن ضد انفجار ۱.۵ کیلووات ۱۰۰۰ دور EEXD

موتور مشعل ۱۷۵ وات با خازن سری HA650 الکتروژن

الکتروموتور موتوژن سه فاز چدنی ۵۶۰ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۵۴۴ اسب ۴۰۰ کیلووات ۱۵۰۰ دور

پیشگیری از کاویتاسیون هیدرولیکی در پمپ‌های مایع خنک‌کننده

یکی از مخرب‌ترین پدیده‌های فیزیکی در مدارهای انتقال سیال، تشکیل و انفجار موضعی حباب‌های بخار یا کاویتاسیون (Cavitation) در نزدیکی لبه ورودی پروانه است. این رخداد زمانی اتفاق می‌افتد که فشار موضعی مایع خنک‌کننده به زیر فشار بخار اشباع در دمای کاری برسد. در پمپ آب صابون، عواملی نظیر پایین آمدن سطح روغن در تانک به زیر حداقل مجاز، کف کردن امولسیون به علت سختی نامناسب آب یا خرابی مواد ضدکف و انسداد فیلتر توری ورودی توسط توده‌های ناشی از رشد باکتری‌های بی‌هوازی، محرک اصلی کاویتاسیون هستند. ضربات میکروجت ناشی از فروپاشی حباب‌ها می‌تواند در مدت زمانی کوتاه، سطح پروانه پلیمری یا آلومینیومی را حفره‌دار کرده و شفت را دچار خستگی مکانیکی نماید.

جدول جامع عیب‌یابی مکانیکی و الکتریکی پمپ آب صابون

برای کاهش زمان توقفات پیش‌بینی‌نشده خطوط ماشین‌کاری (Down-Time)، تیم‌های تعمیرات و نگهداری نیازمند چک‌لیست مدونی برای ریشه‌یابی خطاهای رایج پمپ آب صابون هستند. جدول تحلیلی زیر اقدامات اصلاحی ضروری را تدوین کرده است:

محصولات مرتبط

مشاهده همه محصولات ←

موتور کولر آبی ۱/۲ الکتروژن راندمان بالا

الکتروموتور موتوژن سه فاز چدنی ۱۰۰ اسب ۷۵ کیلووات ۳۰۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۱۰ اسب ۷.۵ کیلووات ۱۰۰۰ دور

الکتروموتور موتوژن ضد انفجار ۳ کیلووات ۱۵۰۰ دور EEXD

استانداردهای بین‌المللی نگهداری سیال خنک‌کننده و تأثیر آن بر سلامت پمپ

طول عمر مکانیکی یک پمپ آب صابون پیوند ناگسستنی با کیفیت فیزیکوشیمیایی سیال گردشی دارد. امولسیون‌های آب صابون محیطی مستعد برای تکثیر میکروارگانیسم‌ها، باکتری‌های بی‌هوازی کاهنده سولفات و قارچ‌ها هستند. فعالیت این عوامل بیولوژیکی اسیدیته سیال (pH) را کاهش داده و خاصیت امولسیونی را تجزیه می‌کند. برای تطبیق با الزامات زیست‌محیطی و صنعتی جهانی، راهنماهای آژانس‌های معتبر مانند دستورالعمل‌های مایعات فلزکاری در راهنمای بهداشت و ایمنی بریتانیا (HSE) توصیه می‌کنند که شاخص‌های زیر به صورت هفتگی توسط مسئول کارگاه پایش شوند:

• پایش محدوده اسیدیته (pH): مقدار بهینه pH باید بین ۸. ۸ تا ۹. ۲ حفظ شود. افت pH به مقادیر زیر ۸. ۵ باعث شروع فرآیند خوردگی در پوسته چدنی یا آلومینیومی پمپ و تسریع زنگ‌زدگی اتصالات می‌گردد.
• کنترل غلظت امولسیون (درصد بریکس): غلظت روغن حل‌شونده باید بر مبنای فرآیند ماشین‌کاری بین ۴ الی ۸ درصد باشد. غلظت‌های بالاتر لزجت هیدرولیکی را افزایش داده و جریان مصرفی موتور پمپ را بالا می‌برد؛ در حالی که غلظت ناکافی موجب آسیب دیدن پروانه به علت سایش مکانیکی ذرات می‌گردد.
• جداسازی روغن‌های سرگردان (Tramp Oil): ورود روغن‌های هیدرولیک نشت‌یافته از بستر ریل‌ها به تانک آب صابون لایه‌ای عایق بر سطح مایع پدید می‌آورد که مانع از اکسیژن‌رسانی و در نتیجه فساد سریع سیال خنک‌کننده می‌شود. تعبیه اویل اسکیمر (Oil Skimmer) روی تانک خنک‌کننده از گرفتگی ورودی پروانه جلوگیری به عمل می‌آورد.
• رسوب‌زدایی متناوب مخازن ته‌نشینی: براده‌های بسیار ریز فراتر از فیلتر اولیه در کف مخزن ته‌نشین می‌شوند. عدم پاکسازی فصلی تانک، ارتفاع بستر ته‌نشین را به دهانه مکش پمپ نزدیک کرده و عملکرد پمپاژ را مختل خواهد ساخت.

سوالات متداول

تفاوت اصلی پمپ آب صابون تک‌فاز و سه‌فاز چیست و کدام مدل برای ماشین‌آلات CNC مناسب‌تر است؟

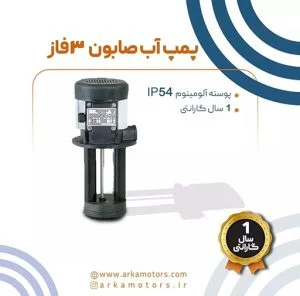

پمپ‌های تک‌فاز دارای رژیم کاری منقطع (Duty S3) و وابسته به خازن هستند که برای کارگاه‌های کوچک و ماشین‌آلاتی نظیر اره نواری با حداکثر ۸ ساعت کار روزانه کاربرد دارند. در مقابل، الکتروپمپ‌های سه‌فاز به دلیل رژیم کاری دائم‌کار (Duty S1)، راندمان حرارتی بالاتر، ضریب اطمینان بیشتر، عدم وجود قطعات مصرفی مانند خازن و قابلیت انطباق با اینورتر (VFD) جهت کنترل دبی، گزینه استاندارد و ضروری برای خطوط تولید پیوسته و مراکز ماشین‌کاری CNC محسوب می‌شوند.

طول پایه هیدرولیکی (عمق غوطه‌وری) پمپ آب صابون چگونه باید محاسبه و تنظیم شود؟

طول پایه پمپ (فاصله لبه نشیمن فلنج تا محفظه پروانه) باید بر اساس عمق کاری مخزن انتخاب شود؛ به‌طوری‌که دهانه مکش پروانه حداقل ۲۰ تا ۳۰ میلی‌متر پایین‌تر از سطح بحرانی مایع قرار گیرد تا از کشیدن هوا ممانعت شود. از سوی دیگر، به منظور جلوگیری از لجن‌کشی، ورود ذرات پلیسه ته‌نشین‌شده و بروز کاویتاسیون مکانیکی، انتهای پایه پمپ حتماً باید حداقل ۵ الی ۱۰ سانتی‌متر بالاتر از کف فیزیکی مخزن نصب گردد.

محصولات مرتبط

مشاهده همه محصولات ←

موتور مشعل ۵۰ وات با خازن سری HA630 الکتروژن

الکتروموتور موتوژن سه فاز چدنی ۷.۵ اسب ۵.۵ کیلووات ۱۰۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۱۵ اسب ۱۱ کیلووات ۷۵۰ دور

موتور کولر ۱/۳ الکتروژن بدون خازن

چرا در اکثر پمپ‌های آب صابون صنعتی از آب‌بند مکانیکی (Mechanical Seal) استفاده نمی‌شود؟

امولسیون آب صابون حامل مقادیر زیادی براده‌های معلق و ذرات ساینده میکرونی است که در صورت وجود فیبر و فنر یا سیل مکانیکی، باعث سایش و تخریب زودهنگام آن ظرف مدت کوتاهی می‌شود. طراحی بدون سیل (Sealless) و به‌کارگیری ساختار سانتریفیوژ عمودی، سیال نفوذی به امتداد شفت را از طریق مجرای بازگشت نشتی (Leak-Back Channel) و تحت گرانش به تانک بازمی‌گرداند؛ این امر استهلاک را به حداقل رسانده و ریسک سوختگی سیم‌پیچ را خنثی می‌نماید.

مهم‌ترین عوامل افت فشار ناگهانی سیال و ایجاد صدای زوزه در پمپ آب صابون چیست؟

شایع‌ترین علت در سیستم‌های سه‌فاز، چرخش معکوس الکتروموتور بر اثر توالی فاز نادرست است که با جابه‌جایی دو فاز در ترمینال اصلاح می‌شود. سایر علل شامل افت سطح امولسیون و بروز کاویتاسیون هیدرولیکی، انسداد صافی مکش ناشی از رسوب لجن‌های باکتریایی و پلیسه، و افزایش ویسکوزیته امولسیون فراتر از حد استاندارد کاری است.
