کاویتاسیون پمپ: فراتر از یک صدای ناهنجار

در دنیای مهندسی پمپاژ، کاویتاسیون (Cavitation) یکی از مخرب‌ترین پدیده‌هایی است که می‌تواند عمر یک پمپ را به شدت کاهش داده و راندمان کل سیستم را مختل کند. بسیاری از کاربران، صدای ناهنجار و شبیه به عبور سنگریزه از داخل پمپ را به عنوان اولین نشانه مشکل تلقی می‌کنند، اما در واقع این صدا، فریاد کمک‌خواهی تجهیز شما در برابر یک فرآیند فیزیکی آسیب‌زاست. به عنوان متخصصین محصول در آرکا موتورز و نمایندگی الکتروژن در سعدی تهران، وظیفه خود می‌دانیم تا این مفهوم را به صورت فنی و کاربردی برای شما تشریح کنیم.

کاویتاسیون زمانی رخ می‌دهد که فشار مایع در یک نقطه از سیستم، معمولاً در ورودی پروانه پمپ، به کمتر از فشار بخار آن مایع در دمای کاری کاهش یابد. این افت فشار باعث می‌شود مایع به سرعت به حباب‌های بخار تبدیل شود. این حباب‌ها همراه با جریان سیال به سمت مناطق پرفشارتر (مانند سطح پروانه‌ها) حرکت کرده و در آنجا به صورت ناگهانی منفجر می‌شوند. این انفجار یا “ترکیدن” حباب‌ها، انرژی بسیار زیادی را در مقیاس میکرو آزاد می‌کند که به شکل جت‌های مایع با سرعت بالا به سطوح داخلی پمپ برخورد کرده و باعث آسیب‌های جدی می‌شود.

چرا باید کاویتاسیون را جدی بگیریم؟ اثرات مخرب بر سیستم پمپاژ

نادیده گرفتن علائم کاویتاسیون می‌تواند منجر به هزینه‌های سنگین تعمیر و نگهداری و توقف‌های برنامه‌ریزی نشده در خطوط تولید یا سیستم‌های آبرسانی شود. اثرات اصلی این پدیده عبارتند از:

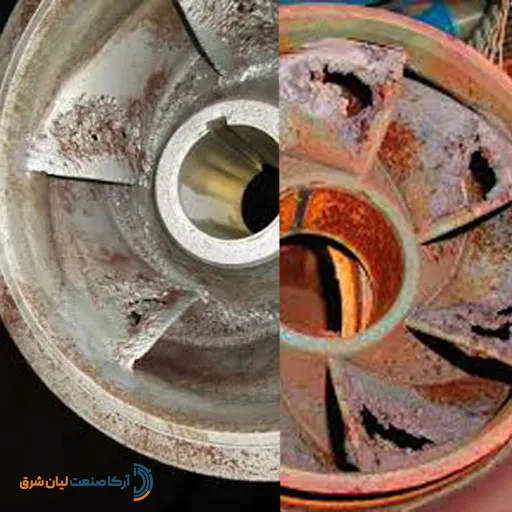

• تخریب فیزیکی پروانه و بدنه پمپ: برخوردهای مداوم جت‌های مایع ناشی از ترکیدن حباب‌ها، باعث ایجاد خوردگی، حفره‌های کوچک (Pitting) و فرسایش در سطح فلز پروانه و پوسته پمپ می‌شود.
• کاهش شدید راندمان و عملکرد: تشکیل حباب‌های بخار در ورودی پمپ، جریان یکنواخت سیال را مختل کرده و باعث کاهش دبی و هد (فشار) خروجی پمپ می‌شود. در نتیجه، پمپ برای انجام همان کار، انرژی بیشتری مصرف می‌کند.
• ارتعاشات و سروصدای غیرعادی: همانطور که ذکر شد، صدای مشخصه کاویتاسیون (شبیه به شن) نتیجه مستقیم انفجار حباب‌هاست. این فرآیند باعث ایجاد ارتعاشات شدید در کل مجموعه پمپ و موتور شده که می‌تواند به یاتاقان‌ها و آب‌بندها نیز آسیب برساند.
• آسیب به اجزای جانبی: ارتعاشات ناشی از کاویتاسیون می‌تواند به مرور زمان باعث خرابی آب‌بندهای مکانیکی (Mechanical Seals)، یاتاقان‌ها (Bearings) و حتی شفت پمپ شود.

تحلیل فنی علل وقوع کاویتاسیون در پمپ‌های الکتروژن و سایر برندها

برای درک عمیق‌تر علل کاویتاسیون، باید با یک مفهوم کلیدی در مهندسی سیالات آشنا شویم: NPSH.

مفهوم کلیدی: NPSH (Net Positive Suction Head)

NPSH یا “هد مکش مثبت خالص”، معیاری برای سنجش فشار سیال در ورودی پمپ است. این پارامتر به دو بخش تقسیم می‌شود:

• NPSHa (Available): هد مکش مثبت خالص موجود در سیستم شما. این مقدار به مشخصات سیستم لوله‌کشی، ارتفاع مخزن، دمای سیال و فشار اتمسفر بستگی دارد.
• NPSHr (Required): هد مکش مثبت خالص مورد نیاز پمپ. این یک مشخصه ذاتی پمپ است که توسط سازنده (مانند الکتروژن) در کاتالوگ فنی محصول اعلام می‌شود و نشان‌دهنده حداقل فشار لازم در ورودی پمپ برای جلوگیری از کاویتاسیون است.

قانون طلایی: برای عملکرد بدون کاویتاسیون، همواره باید NPSHa > NPSHr باشد. کاویتاسیون زمانی رخ می‌دهد که NPSH موجود در سیستم (NPSHa) از مقدار مورد نیاز پمپ (NPSHr) کمتر شود.

عوامل اصلی کاهش NPSH موجود (NPSHa) و وقوع کاویتاسیون

• ارتفاع مکش بیش از حد: هرچه پمپ مجبور باشد سیال را از ارتفاع پایین‌تری مکش کند، فشار در ورودی آن کاهش می‌یابد.
• افزایش دمای سیال: مایعات گرم‌تر فشار بخار بالاتری دارند و راحت‌تر به جوش می‌آیند (تبدیل به حباب می‌شوند).
• افت فشار در خط لوله مکش: استفاده از لوله‌های با قطر کم، طول زیاد لوله، وجود زانویی‌های تند، شیرآلات یا فیلترهای مسدود شده در مسیر مکش، همگی باعث افت فشار و کاهش NPSHa می‌شوند.
• انتخاب نادرست پمپ: نصب پمپی که NPSHr بالایی دارد در سیستمی که NPSHa پایینی ارائه می‌دهد، یک اشتباه مهندسی رایج است که مستقیماً به کاویتاسیون منجر می‌شود. در این زمینه، مقایسه فنی بین برندهای مختلف می‌تواند بسیار راهگشا باشد. برای اطلاعات بیشتر، مطالعه مقاله تحلیل فنی موتوژن vs الکتروژن: کدام پمپ در برابر کاویتاسیون مقاوم‌تر است؟ را توصیه می‌کنیم.



راهکارهای مهندسی برای پیشگیری و کنترل کاویتاسیون

خبر خوب این است که کاویتاسیون کاملاً قابل پیشگیری است. با طراحی صحیح سیستم و انتخاب هوشمندانه پمپ، می‌توان این پدیده مخرب را کنترل کرد.

اصلاحات در طراحی سیستم پمپاژ

• تا حد امکان پمپ را نزدیک به سطح مخزن ورودی نصب کنید تا ارتفاع مکش کاهش یابد.
• قطر لوله در بخش مکش را یک سایز بزرگتر از ورودی پمپ انتخاب کنید.
• از به کار بردن زانویی‌ها و اتصالات غیرضروری در خط مکش خودداری کنید.
• از تمیز بودن فیلترها و صافی‌های ورودی اطمینان حاصل کنید.

انتخاب هوشمندانه پمپ: مشاوره از متخصصین

مهم‌ترین گام در پیشگیری از کاویتاسیون، انتخاب پمپی است که مشخصات فنی آن (به خصوص NPSHr) با شرایط سیستم شما سازگار باشد. اینجاست که مشاوره با یک تیم فنی متخصص اهمیت پیدا می‌کند. به عنوان نمایندگی الکتروژن در سعدی تهران، ما در آرکا موتورز با تحلیل دقیق شرایط کاری شما، بهترین مدل را پیشنهاد می‌دهیم.

پیش از خرید، شناسایی علائم اولیه و درک راهکارهای عملی بسیار مهم است. برای این منظور، می‌توانید به مقاله جامع ما با عنوان کاویتاسیون پمپ: علائم و راهکارهای پیشگیری از زبان نمایندگی الکتروژن در تهران مراجعه کنید. همچنین، برای انتخاب صحیح از میان محصولات متنوع، بررسی دقیق کاتالوگ و دیتاشیت ضروری است. راهنمای فنی انتخاب از لیست قیمت پمپ آب الکتروژن برای جلوگیری از کاویتاسیون به شما کمک می‌کند تا با دیدی مهندسی، محصولی متناسب با نیاز خود و مقاوم در برابر این پدیده انتخاب نمایید.

جمع‌بندی: کاویتاسیون، دشمن پنهان اما قابل کنترل

کاویتاسیون یک مشکل پیچیده با راه‌حل‌های مهندسی مشخص است. این پدیده بیش از آنکه یک ایراد ذاتی پمپ باشد، نتیجه عدم تطابق بین پمپ و سیستم است. با درک صحیح مفاهیمی مانند NPSH و توجه به طراحی صحیح خطوط لوله مکش، و مهم‌تر از همه، با انتخاب آگاهانه پمپ بر اساس داده‌های فنی و مشاوره با متخصصین، می‌توانید از سرمایه‌گذاری خود محافظت کرده و عملکرد پایدار و طولانی‌مدت سیستم پمپاژ خود را تضمین کنید.

سوالات متداول

صدای عجیبی شبیه به عبور سنگریزه از پمپم می‌شنوم. آیا این همان کاویتاسیون است و چقدر جدی است؟

بله، این صدا اولین و شایع‌ترین نشانه وقوع کاویتاسیون است. این پدیده بسیار جدی است و نادیده گرفتن آن می‌تواند منجر به تخریب فیزیکی پروانه و بدنه پمپ، کاهش شدید راندمان، ایجاد ارتعاشات مخرب و آسیب به یاتاقان‌ها و آب‌بندهای مکانیکی شود. در واقع این صدا، نشان‌دهنده انفجارهای کوچک حباب‌های بخار بر روی سطوح داخلی پمپ شماست.

در کاتالوگ پمپ‌های الکتروژن پارامتری به نام NPSHr وجود دارد. این پارامتر دقیقاً چیست و چرا برای جلوگیری از کاویتاسیون اهمیت دارد؟

NPSHr یا “هد مکش مثبت خالص مورد نیاز”، یک مشخصه فنی است که توسط سازنده پمپ (مانند الکتروژن) اعلام می‌شود و نشان‌دهنده حداقل فشار لازم در ورودی پمپ برای جلوگیری از تشکیل حباب‌های بخار (کاویتاسیون) است. برای عملکرد صحیح، فشار موجود در سیستم شما در ورودی پمپ (NPSHa) باید همیشه بیشتر از این مقدار NPSHr باشد. انتخاب پمپ بدون توجه به این پارامتر، یکی از دلایل اصلی وقوع کاویتاسیون است.

من پمپ را قبلاً نصب کرده‌ام و دچار کاویتاسیون شده‌ام. چه تغییراتی می‌توانم در سیستم لوله‌کشی خود ایجاد کنم تا مشکل را برطرف کنم؟

قبل از تعویض پمپ، می‌توانید چندین راهکار مهندسی را در سیستم خود بررسی کنید. تا حد امکان پمپ را به منبع سیال نزدیک‌تر کنید تا ارتفاع مکش کاهش یابد. قطر لوله در بخش مکش را افزایش دهید (معمولاً یک سایز بزرگتر از ورودی پمپ). تعداد زانویی‌ها و اتصالات را در خط مکش به حداقل برسانید و از تمیز بودن هرگونه فیلتر یا صافی در این مسیر اطمینان حاصل کنید. این اقدامات به افزایش فشار در ورودی پمپ و کاهش احتمال کاویتاسیون کمک می‌کنند.

علاوه بر صدای ناهنجار، کاویتاسیون چه اثرات منفی دیگری بر عملکرد پمپ دارد؟

کاویتاسیون علاوه بر ایجاد سروصدا، مستقیماً بر عملکرد پمپ تأثیر منفی می‌گذارد. تشکیل حباب‌های بخار در ورودی پروانه، جریان یکنواخت سیال را مختل کرده و باعث کاهش قابل توجه دبی (آبدهی) و هد (فشار) خروجی پمپ می‌شود. در نتیجه، پمپ برای انجام همان کار قبلی، انرژی بیشتری مصرف می‌کند که این امر منجر به کاهش شدید راندمان کلی سیستم پمپاژ شما خواهد شد.
