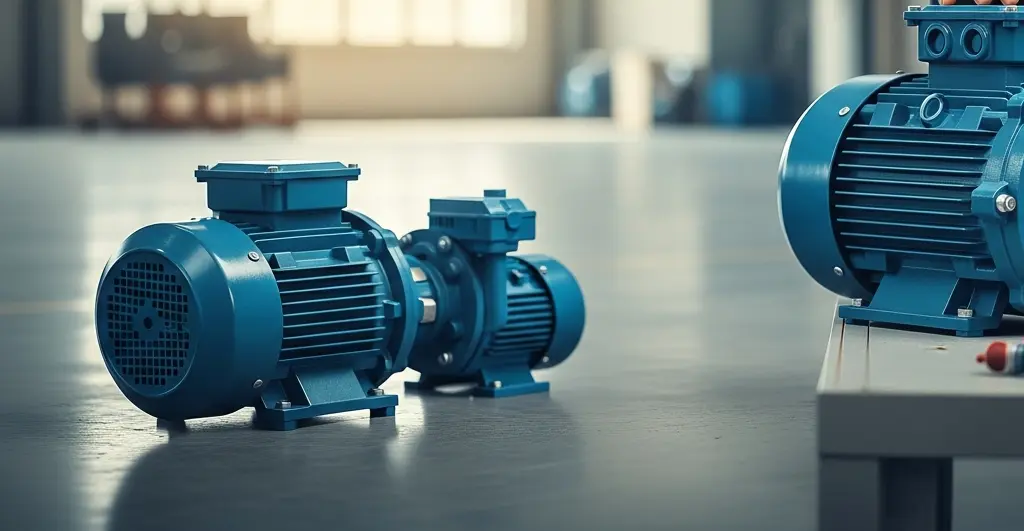

مهندسی پمپاژ آب؛ چرا الکتروموتور تک فاز موتوژن بهترین انتخاب است؟

یکی از پرکاربردترین تجهیزات در صنایع ساختمانی، کشاورزی سبک و آبرسانی شهری، الکتروموتور تک فاز موتوژن است که به دلیل طراحی بومی و سازگاری بالا با شبکه برق ایران، سهم عمده‌ای از بازار را به خود اختصاص داده است. در سیستم‌های پمپاژ آب، الکتروموتور وظیفه تامین انرژی مکانیکی لازم برای چرخش پروانه پمپ را بر عهده دارد. از آنجا که نوسانات برق تک‌فاز در ایران همواره یکی از چالش‌های اصلی تجهیزات صنعتی بوده، انتخاب و بهره‌برداری صحیح از الکتروموتور تک فاز موتوژن نیازمند شناخت دقیق پارامترهای فنی، رفتارهای هیدرولیکی پمپ و مکانیزم‌های حفاظتی الکتریکی است.

معیارهای فنی انتخاب الکتروموتور تک فاز موتوژن برای پمپ آب

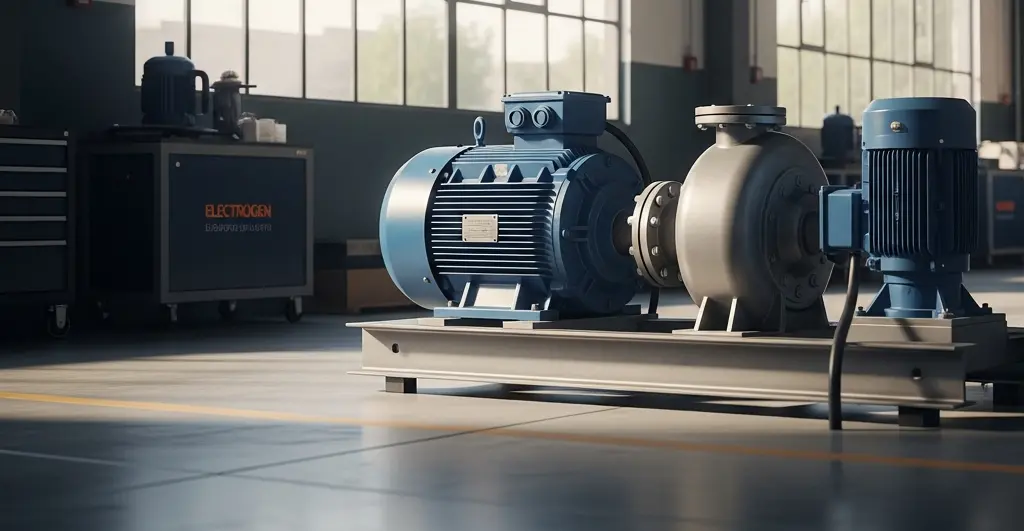

برای اتصال الکتروموتور به پمپ‌های سانتریفیوژ، جتی یا محیطی، باید مشخصات الکترومکانیکی موتور با منحنی مشخصه پمپ همپوشانی داشته باشد. فرکانس ۵۰ هرتز شبکه و ولتاژ نامی ۲۲۰ ولت تک‌فاز، بستر اصلی کارکرد این تجهیزات است. در جدول زیر، مشخصات کلیدی انواع الکتروموتور تک فاز موتوژن مناسب پمپاژ آورده شده است:

به طور کلی، راندمان بالای الکتروموتور تک فاز موتوژن به دلیل طراحی بهینه سیم‌پیچ مسی با کلاس عایقی F (تحمل حرارتی تا ۱۵۵ درجه سانتی‌گراد) و روتور قفس سنجابی ریخته‌گری شده با آلومینیوم خالص است. جهت بررسی دقیق‌تر ابعاد و فریم‌ سایزها، پیشنهاد می‌کنیم مقاله راهنمای کامل انتخاب الکتروموتور تک فاز موتوژن برای پمپ آب در سال ۱۴۰۵ را مطالعه فرمایید. این ویژگی‌ها سبب شده تا الکتروموتور تک فاز موتوژن به عنوان اولین گزینه برای کوپله مستقیم با انواع پمپ‌های حلزونی و طبقاتی در پروژه‌های آبرسانی مطرح باشد.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز ۲۰ اسب ۱۵ کیلووات ۳۰۰۰ دور

الکترو پمپ کولر آبی مدل زاگرس الکتروژن تکفاز

الکتروموتور موتوژن تکفاز تک خازن ۱.۳ اسب ۰.۲۵ کیلووات ۱۵۰۰ دور

موتور صنعتی ۲۵ اسب ۱۸.۵ کیلووات ۱۵۰۰ دور سه فاز موتوژن motogen تایپ 180L4A

چرا گشتاور استارت در الکتروموتور تک فاز موتوژن اهمیت دارد؟

برخلاف موتورهای سه‌فاز که به صورت ذاتی میدان مغناطیسی دوار ایجاد می‌کنند، موتورهای تک‌فاز برای شروع حرکت نیاز به یک فاز کمکی دارند که توسط خازن ایجاد می‌شود. در پمپ‌های آب، به دلیل وجود سیال درون محفظه پمپ و اصطکاک آب‌بندها (مکانیکال سیل)، گشتاور راه‌اندازی بالایی مورد نیاز است. برای غلبه بر این اصطکاک اولیه، الکتروموتور تک فاز موتوژن دو خازنه (کلاچ‌دار یا CRS) پیشنهاد می‌شود. طبق اصول مطرح شده در استانداردهای بین‌المللی موتورهای القایی تک‌فاز، استفاده از خازن استارت با ظرفیت بالا به همراه کلید گریز از مرکز، گشتاور راه‌اندازی را تا ۳ برابر گشتاور نامی افزایش می‌دهد تا پمپ بدون هیچ‌گونه قفل‌شدگی یا آسیب به سیم‌پیچ اصلی شروع به کار کند.

عیب‌یابی تخصصی: ۷ نکته حیاتی در کارکرد الکتروموتور تک فاز موتوژن

در این بخش به عنوان متخصصان فنی آرکا موتورز، رایج‌ترین مشکلات سیستم‌های پمپاژ مجهز به این موتورها را تحلیل کرده و راهکارهای رفع عیب آن‌ها را در سال ۱۴۰۵ ارائه می‌دهیم:

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز چدنی ۴ اسب ۳ کیلووات ۱۰۰۰ دور

موتور کولر الکتروژن ۳/۴ اسب بخار

الکتروموتور موتوژن سه فاز چدنی ۳۴۰ اسب ۲۵۰ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن سه فاز چدنی ۱۲۵ اسب ۹۰ کیلووات ۷۵۰ دور

• ۱. موتور روشن نمی‌شود و صدای هوم (Humming) می‌دهد: این مشکل معمولاً ناشی از سوختن یا کاهش ظرفیت خازن استارت یا چسبیدن پلاتین کلید گریز از مرکز است. افت ولتاژ شبکه نیز می‌تواند باعث داغ شدن شدید و عدم راه‌اندازی الکتروموتور تک فاز موتوژن شود.
• ۲. داغ شدن بیش از حد بدنه موتور (Overheating): طبق استانداردهای حرارتی، دمای بدنه نباید از حد مجاز کلاس عایقی فراتر رود. مسدود شدن پروانه خنک‌کننده (پشت موتور) یا کارکرد موتور در شرایط اضافه بار (Overload) به دلیل انتخاب پمپ نامناسب از عوامل اصلی آن است.
• ۳. لرزش و صدای غیرعادی در حین کار: خرابی بلبرینگ‌ها یکی دیگر از عوامل آسیب به روتور الکتروموتور تک فاز موتوژن است. عدم همراستایی (Misalignment) شفت موتور با شفت پمپ در کوپله‌های غیرمستقیم، به سرعت به بلبرینگ‌های جلو آسیب می‌زند.
• ۴. فعال شدن مداوم کلید حرارتی (بی‌متال): اگر جریان مصرفی موتور از جریان نامی درج شده روی پلاک (Nameplate) بیشتر باشد، تجهیزات حفاظتی مدار را قطع می‌کنند. این پدیده معمولاً به دلیل گرفتگی پروانه پمپ یا افزایش غلظت سیال رخ می‌دهد.
• ۵. کاهش دور موتور و دبی پمپ: کاهش ولتاژ خط تغذیه (به ویژه در ساعات پیک مصرف در تابستان) گشتاور موتور را به شدت کاهش می‌دهد که منجر به افت دور نامی موتور می‌شود.
• ۶. جرقه زدن یا بوی سوختگی از داخل ترمینال (تخته کلمپ): شل بودن اتصالات کابل‌های ورودی به تخته کلمپ برنجی می‌تواند باعث ایجاد مقاومت تماسی، تولید حرارت شدید و ذوب شدن اتصالات شود.
• ۷. نفوذ رطوبت و سوختن سیم‌پیچ: از آنجا که این موتورها دارای درجه حفاظت IP54 یا IP55 هستند، پاشش مستقیم آب پرفشار روی آن‌ها مجاز نیست. برای دسترسی به چک‌لیست کامل نگهداری پیشگیرانه، مطالعه مقاله تخصصی ۷ نکته کلیدی عیب‌یابی و نگهداری الکتروموتور تک فاز موتوژن (راهنمای ۱۴۰۵) برای تکنسین‌ها بسیار مفید خواهد بود.

تفاوت خازن راه انداز و خازن دائم در الکتروموتور تک فاز موتوژن

بسیاری از مشتریان آرکا موتورز درباره تفاوت مدل‌های خازن دائم و دو خازنه در الکتروموتور تک فاز موتوژن سوال می‌پرسند. درک این تفاوت به شما کمک می‌کند تا هزینه اضافی پرداخت نکرده و راندمان سیستم خود را بهینه کنید:

مدل‌های تک خازنه (خازن دائم یا CR) فاقد کلید گریز از مرکز هستند. در این مدل‌ها، خازن همواره در مدار باقی می‌ماند تا ضریب قدرت و جریان مصرفی را بهبود بخشد. این سری برای پمپ‌هایی که گشتاور استارت سبکی دارند (مانند پمپ‌های سانترفیوژ تک‌پروانه) بسیار مناسب است. در مقابل، سری دو خازنه (کلاچ‌دار یا CRS) دارای یک خازن الکترولیتی با ظرفیت بالا برای چند ثانیه اول استارت بوده که پس از رسیدن موتور به ۷۵ درصد دور نامی، توسط کلاچ از مدار خارج می‌شود. بنابراین، اگر پمپ شما تحت بار سنگین استارت می‌خورد، خرید الکتروموتور تک فاز موتوژن کلاچ‌دار ضروری است.

جمع‌بندی و راهنمای خرید از آرکا موتورز

در نهایت، خرید و راه‌اندازی الکتروموتور تک فاز موتوژن تضمین‌کننده دوام و پایداری سیستم‌های پمپاژ آب خانگی و صنعتی سبک شما خواهد بود. با رعایت نکات فنی مطرح شده در این راهنما از جمله کنترل ولتاژ شبکه، بررسی خازن‌ها، تراز بودن شفت و محافظت در برابر نفوذ آب، می‌توانید عمر مفید این تجهیز باکیفیت ایرانی را به حداکثر برسانید. ما در آرکا موتورز به عنوان مرجع تخصصی تامین تجهیزات صنعتی، آماده‌ایم تا شما را در فرآیند انتخاب و خرید فنی‌ترین مدل الکتروموتور تک فاز موتوژن متناسب با نیازتان همراهی کنیم. جهت دریافت مشاوره رایگان و استعلام قیمت روز با کارشناسان ما تماس بگیرید.

سوالات متداول

تفاوت الکتروموتور تک فاز موتوژن تک خازن (CR) با دو خازن (CRS) چیست و کدام برای پمپ آب مناسب‌تر است؟

مدل‌های تک خازن (CR) فاقد کلید گریز از مرکز هستند و خازن همواره در مدار باقی می‌ماند تا ضریب قدرت را بهبود بخشد؛ این مدل‌ها برای پمپ‌هایی با گشتاور استارت سبک (مانند پمپ‌های بشقابی و محیطی) مناسب هستند. در مقابل، مدل‌های دو خازنه (CRS یا کلاچ‌دار) دارای یک خازن استارت کمکی با ظرفیت بالا هستند که گشتاور راه‌اندازی را تا ۳ برابر افزایش می‌دهد و پس از دور گرفتن موتور از مدار خارج می‌شود؛ این سری برای پمپ‌های تحت بار سنگین مانند پمپ‌های جتی و خودمکش ضروری است.

محصولات مرتبط

مشاهده همه محصولات ←

فلنج آلومینیومی سایز ۷۱ الکتروژن

الکتروموتور موتوژن تکفاز دوخازن ۳ اسب ۲.۲ کیلووات ۳۰۰۰ دور

نیم فلنچ سایز ۷۱ الکتروژن

موتور مشعل ۱۷۵ وات با خازن سری HA650 الکتروژن

چرا الکتروموتور تک فاز موتوژن در هنگام استارت صدای هوم (Humming) می‌دهد اما روشن نمی‌شود؟

این پدیده معمولاً به دلایلی همچون سوختن یا کاهش ظرفیت خازن استارت، چسبیدن یا معیوب شدن پلاتین کلید گریز از مرکز (کلاچ)، افت شدید ولتاژ شبکه برق تک‌فاز در ساعات پیک مصرف، یا گیرپاژ کردن و قفل شدن پروانه پمپ رخ می‌دهد که مانع از چرخش روتور می‌شود.

برای یک پمپ جتی یا بوستر پمپ دو پروانه، کدام مدل الکتروموتور موتوژن پیشنهاد می‌شود؟

برای این کاربری‌ها، الکتروموتور تک فاز موتوژن با توان ۱.۵ اسب بخار (۱.۱ کیلووات)، دور موتور ۲۸۰۰ دور در دقیقه (دو قطب)، فریم سایز آلومینیومی 90L و از نوع دو خازنه (CRS) پیشنهاد می‌شود تا بتواند گشتاور اولیه مورد نیاز جهت غلبه بر اصطکاک آب‌بندها و سیال را تامین کند.

آیا الکتروموتورهای تک فاز موتوژن در برابر نفوذ مستقیم آب و باران مقاوم هستند؟

این الکتروموتورها دارای کلاس حفاظتی استاندارد IP54 یا IP55 هستند که آن‌ها را در برابر پاشش ملایم آب و گرد و غبار محافظت می‌کند. با این حال، پاشش مستقیم آب پرفشار (مانند شستشو) یا غوطه‌وری روی آن‌ها مجاز نیست و برای نصب در فضای باز، حتماً باید از سایه‌بان یا محفظه حفاظتی مناسب جهت جلوگیری از نفوذ رطوبت و سوختن سیم‌پیچ استفاده شود.
