افزایش بهره‌وری الکتروموتور با مواد سبک؛ ۵ تحول مهندسی ۱۴۰۵

افزایش بهره‌وری الکتروموتور با آلیاژهای سبک و کامپوزیت‌ها؛ ۵ راهکار تخصصی کاهش وزن، افت اصطکاک و صرفه‌جویی انرژی در صنایع سنگین در سال ۱۴۰۵.

افزایش بهره‌وری الکتروموتور از طریق به‌کارگیری متریال‌های پیشرفته سبک‌وزن، آلیاژهای نوین غیرآهنی و کامپوزیت‌های پلیمری، یکی از کلیدی‌ترین رویکردهای مهندسی برق و مکانیک در افق صنعتی سال ۱۴۰۵ به شمار می‌رود. کاهش تلفات مکانیکی، مهار اینرسی دورانی روتور و بهبود ضریب انتقال حرارت ناشی از جایگزینی فلزات سنگین با ترکیبات مهندسی، بازده کل سیستم محرکه را تا ارقام استاندارد رده‌های بین‌المللی IE4 و IE5 ارتقا داده است. در این تحلیل جامع فنی، به کالبدشکافی دقیق ۵ دگرگونی بنیادین در حوزه علم مواد، فیزیک الکترومغناطیس و اثرات مستقیم آن‌ها بر تقلیل مصرف توان راکتیو و اکتیو در الکتروموتورهای جریان متناوب و سنکرون می‌پردازیم.

۱. ترمودینامیک و فیزیک کاهش وزن؛ نقش ممان اینرسی در راندمان دینامیکی

در تحلیل رفتار دینامیکی ماشین‌های الکتریکی، افزایش بهره‌وری الکتروموتور پیوند ناگسستنی با اینرسی قطعات متحرک دارد. زمانی که یک الکتروموتور القایی سه فاز یا سنکرون مغناطیس دائم تحت سیکل‌های متناوب توقف-استارت (S3 یا S4 بر اساس استاندارد IEC ۶۰۰۳۴-۱) کار می‌کند، بخش قابل توجهی از توان جذب‌شده از شبکه صرف غلبه بر ممان اینرسی جرم روتور ($J = \int r^۲ dm$) می‌شود. استفاده از آلیاژهای فوق سبک با استحکام بالا نظیر آلومینیوم-سیلیکون یا کامپوزیت‌های مهندسی فیبر کربن در کلاستر شفت و هسته، جرم دورانی را به شدت کاهش داده و انتگرال زمانی جریان هجومی استارت را محدود می‌کند.

تحقیقات نوین در حوزه اتوماسیون نشان می‌دهند که کاهش وزن قطعات دورانی، انرژی مصرفی در فازهای شتاب‌گیری و ترمز الکتریکی را تا ۴۰ درصد تقلیل می‌دهد. این صرفه‌جویی انرژی نه تنها در صورت‌حساب برق تاسیسات بزرگ منعکس می‌شود، بلکه تولید حرارت ژول ($I^2R$) در سیم‌پیچ‌های استاتور را در لحظات ناپایدار بار مهار می‌کند. بر اساس تحلیل‌های منتشرشده در وب‌سایت مرجع Reliable Plant، هر ۱۰ درصد کاهش در اتلاف حرارتی الکتروموتورهای صنعتی، طول عمر رزین‌های دی‌الکتریک و روانکارهای گریس برینگ را تا دو برابر افزایش می‌دهد.

۲. آلیاژهای نوین منیزیم و آلومینیوم در ساخت پوسته و فریم استاتور

پوسته‌های چدنی سنتی گرچه پایداری مکانیکی و جذب ارتعاشات مناسبی دارند، اما وزن مرده بسیار بالایی به سازه تحمیل می‌کنند و انتقال حرارت هدایتی آن‌ها محدودتر از فلزات پایه آلومینیومی است. امروزه آلیاژهای منیزیم با چگالی تقریبی ۱. ۸ گرم بر سانتی‌متر مکعب (در مقایسه با ۷. ۸ گرم بر سانتی‌متر مکعب چدن) توانسته‌اند نسبت استحکام به وزن بی‌نظیری را ارائه دهند. دفع یکنواخت و بسیار سریع حرارت از هسته استاتور به محیط پیرامون، دمای نقطه کار سیم‌پیچ را ۱۰ الی ۱۵ درجه سانتی‌گراد خنک‌تر نگه می‌دارد؛ پدیده‌ای که مستقیماً مقاومت الکتریکی سیم مس را در سطح پایینی حفظ کرده و مانع از هدررفت ولتاژ بر اثر حرارت بالا می‌شود.

این فناوری‌ها در هم‌نشینی با طراحی پره‌های خنک‌کننده ایرودینامیک از جنس پلیمرهای رسانای حرارتی، ضریب انتقال حرارت جابه‌جایی آزاد و اجباری را بازتعریف کرده‌اند. در ادامه سیر تکامل پوسته‌ها، شرکت‌های پیشرو ایرانی و بین‌المللی توانسته‌اند فریم‌های آلومینیومی دایکست را برای موتورهای رده متوسط تولید کنند. در مقایسه با مباحث طراحی مانند سیم‌پیچ مس در برابر آلومینیوم در موتور کولر، تمرکز اصلی در پوسته و قطعات بدنه بر سبکی و رسانش گرمایی بدون تداخل با مسیر شار مغناطیسی استوار است.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز ۴ اسب ۳ کیلووات ۱۵۰۰ دور

الکتروموتور موتوژن تکفاز تک خازن (رله)CR

الکتروموتور موتوژن تکفاز دوخازن ۱.۳ اسب ۰.۲۵ کیلووات ۳۰۰۰ دور

موتور مشعل ۷۵۰ وات سه فاز سری HN680 الکتروژن

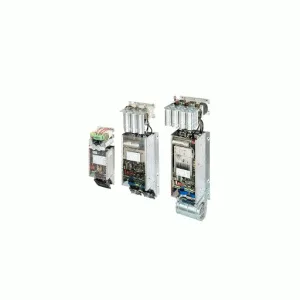

۳. تلفیق متریال سبک با درایوهای کنترل دور (VFD/VSD)

سیستم‌های محرکه الکتریکی بدون همراهی اینورترها و درایوهای فرکانس متغیر نمی‌توانند پتانسیل کامل مواد سبک را آزاد کنند. درایو سرعت متغیر (VFD) از طریق مدولاسیون عرض پالس (PWM) فرکانس و ولتاژ اعمالی به الکتروموتور را متناسب با گشتاور مورد نیاز تنظیم می‌نماید. هنگامی که یک موتور با قطعات متحرک سبک‌تر به یک اینورتر فرکانس متغیر متصل می‌شود، حلقه کنترل برداری (Vector Control) و سیستم‌های کنترل مستقیم گشتاور (DTC) با سرعت پاسخ‌دهی چندین برابر سریع‌تر به تغییرات بار واکنش نشان می‌دهند؛ زیرا ثابت زمانی مکانیکی سیستم ($\tau_m = \frac{J \cdot \omega_0}{T_{max}}$) به حداقل مقدار خود نزول پیدا کرده است.

کاهش اینرسی دورانی موجب می‌شود تا لوپ فیدبک اینکودر یا سنسورهای اثرهال، پایداری به مراتب بیشتری در سرعت‌های بحرانی داشته باشند و پدیده اورشوت جریان یا نوسان گشتاور در محدوده بار جزئی رخ ندهد. برای تحلیل تخصصی‌تر نحوه عملکرد اجزای مغناطیسی، مرجع تحلیلی مهندسی Carpenter Electrification به صورت مفصل نشان می‌دهد که هم‌افزایی میان لمیناسیون‌های سیلیکونی نازک، مگنت‌های نئودیمیوم و مواد سبک ساختاری، گلوگاه‌های اتلاف انرژی فوکو و پسماند (Hysteresis) را از میان برمی‌دارد.

پیشنهاد مطالعه:

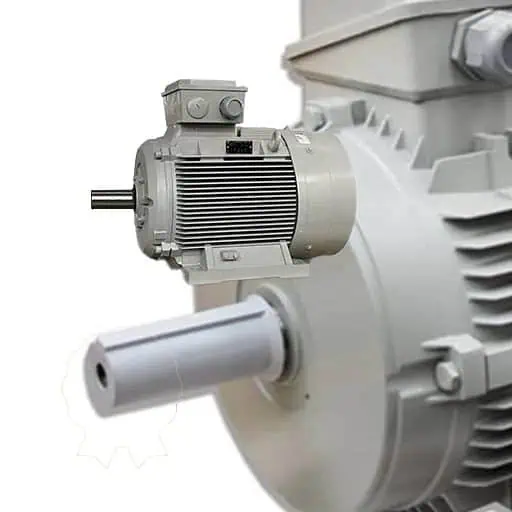

مقایسه الکتروموتورهای سه‌فاز با فریم چدنی و فریم آلومینیومی

۴. اینترنت اشیاء صنعتی (IIoT) و پایش سلامت الکتروموتورهای کامپوزیتی

پیاده‌سازی پلتفرم‌های اینترنت اشیاء صنعتی (IIoT) دومین بال پرواز برای افزایش بهره‌وری الکتروموتور به شمار می‌رود. ساختارهای فلزی سنگین گذشته نویزهای محیطی مکانیکی فراوانی ایجاد می‌کردند که تشخیص فرکانس‌های نقص بیرینگ (BPFI/BPFO) یا نابالانسی دینامیکی روتور را دشوار می‌ساخت. بهره‌گیری از هوزینگ‌های سبک مدرن مجهز به سنسورهای لرزش‌سنج پیزوالکتریک و ترموکوپل‌های تعبیه‌شده در عمق اسلات استاتور، امکان آنالیز داده‌های ارتعاشی را در لایه پردازش لبه (Edge Computing) با دقتی بی‌سابقه میسر کرده است.

در صنایع پایلوت نسل چهارم، داده‌های سنسورها متغیرهای پایش پیوسته شرایط (Condition Monitoring) را رصد کرده و هرگونه تغییر در دمای سیم‌پیچ‌ها، جریان نشتی شفت یا تخریب ویسکوزیته گریس را بلافاصله گزارش می‌دهند. این تحلیل هوشمند به سیستم‌های نت اجازه می‌دهد پیش از وقوع بریک‌دان، برنامه تعمیرات اصلاحی را صادر کنند. همگام با این تحول، در جدیدترین فناوری های الکتروموتور صنعتی در سال ۲۰۲۵ مشاهده کردیم که دیجیتالی‌شدن حسگرها بخش جدایی‌ناپذیر پکیج‌های الکترومکانیکی مدرن است.

۵. انقلاب در طراحی موتورهای ضد انفجار (Explosion-Proof) سبک‌وزن

صنایع پالایشگاهی، میادین استخراج گاز، تاسیسات پتروشیمی و سایت‌های فرآوری آرد و شیمیایی همواره با خطر وجود اتمسفرهای گازی یا غبارهای بالقوه انفجاری مواجه هستند. استانداردهای انفجاری اروپا (ATEX) و استانداردهای IECEx الزامات بسیار سفت‌وسختی را در خصوص مقاومت محفظه الکتروموتور در برابر فشار داخلی ناشی از جرقه وضع کرده‌اند. از دیرباز، موتورهای ضدانفجار (Ex d) با ریخته‌گری ضخیم چدنی ساخته می‌شدند تا بتوانند فشار موج ضربه تا ۱۰ بار را بدون نشر شعله به محیط بیرون تحمل نمایند.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن سه فاز چدنی ۵۴۴ اسب ۴۰۰ کیلووات ۷۵۰ دور

الکتروموتور موتوژن سه فاز ۱ اسب ۰.۷۵ کیلووات ۷۵۰ دور

الکتروموتور موتوژن سه فاز ۱.۳ اسب ۰.۲۵ کیلووات ۳۰۰۰ دور

الکتروموتور صنعتی الکتروژن تکفاز رلهCR پایه فلنج دار B35

تحولات مهندسی مواد در سال ۱۴۰۵ به کارگیری آلیاژهای آلومینیوم با استحکام کششی بالا و عملیات حرارتی خاص (مانند گرید T6) را در محفظه‌های ضدانفجار تایید کرده است. این امر سبب شده وزن الکتروموتورهای ضد انفجار Zone ۱ و Zone ۲ با رده دمایی T4 و گروه گازی IIC بیش از ۳۵ درصد کاهش یابد، بدون اینکه از سطح حفاظت بدنه کاسته شود. نصب آسان‌تر روی بستر شاسی و استراکچرهای مرتفع در پلنت‌های نفت و گاز، لرزش‌های هارمونیک رزونانس سازه را به شدت کاهش داده و بر ارتقای ضریب اطمینان عملیاتی تجهیز می‌افزاید.

۶. بازنگری در ساختار روتور: قفس‌های سنجابی مس-آلومینیوم و پلیمرهای مگنتی

روتور قفس سنجابی قلب تپنده تبدیل انرژی در موتورهای آسنکرون است. افت ناشی از مقاومت الکتریکی میله‌های روتور و حلقه‌های انتهایی اتصال کوتاه (End-rings)، دومین بخش عمده تلفات ژول ماشین را شکل می‌دهد. تولید ریخته‌گری تحت فشار با خلوص بالای آلومینیوم آلیاژی یا تلفیق میله‌های مس فورج در روتورهای مدرن، تلفات اسلیپ (Slip Losses) را به شدت کاهش داده است.

در موتورهای سنکرون مغناطیس دائم (PMSM) که بهره‌وری الکتروموتور را تا رده ممتاز IE5 می‌رسانند، آهنرباهای دائمی نئودیمیوم-آهن-بور (NdFeB) بسیار فشرده و متراکم در روتور قرار می‌گیرند تا نیاز به جریان مغناطیس‌کننده استاتور از بین برود. در این حالت، روتور بدون هیچ‌گونه جریان تحریک کار می‌کند و تلفات قفس سنجابی به صفر مطلق میل می‌کند. با این حال، محققان در راستای کاهش استفاده از عناصر کمیاب خاکی، رویکردهای نوینی را دنبال کرده‌اند؛ برای مثال می‌توان توسعه تکنولوژی موتورهای الکترواستاتیک را بررسی نمود که افقی عاری از مواد گران‌قیمت مغناطیسی را نوید می‌دهد.

۷. موتورهای سنکرون مغناطیس دائم (PMSM) و مقایسه راندمان با موتورهای القایی

حرکت به سمت بهره‌وری پایدار صنعتی باعث شده فناوری ماشین‌های سنکرون مغناطیس دائم (PMSM) سهم بازار موتورهای القایی سنتی را به چالش بکشند. در یک مقایسه علمی، موتور القایی برای برقراری شار مغناطیسی همواره مقداری توان راکتیو از شبکه دریافت می‌کند که سبب کاهش ضریب توان (Power Factor) سیستم تا محدوده ۰. ۸۲ الی ۰. ۸۶ در بار نامی می‌شود. اما موتور PMSM به لطف روتور مجهز به مگنت‌های نئودیمیوم، ضریب توانی نزدیک به واحد (بیش از ۰. ۹۵) ثبت می‌کند.

بر اساس گزارش کارشناسی نشریه معتبر بین‌المللی Engineer Live، جایگزینی یک الکتروموتور القایی IE2 با مدل PMSM هم‌توان، مصرف کل کیلووات ساعت سالانه یک خط تولید را تا ۱۲ درصد کاهش می‌دهد. کنترل بدون سنسور دور و گشتاور از طریق فیدبک Back-EMF به طراحان مکانیک اجازه می‌دهد تا گیربکس‌های سنگین کاهنده را در بسیاری از خطوط کانوایر حذف نموده و سیستم‌های Direct Drive (محرک مستقیم) سبک را جایگزین سازند.

۸. استانداردهای بین‌المللی راندمان (IE3, IE4, IE5) و راهکارهای تحقق عملیاتی

استاندارد بین‌المللی IEC ۶۰۰۳۴-۳۰-۱ دسته‌بندی مشخصی را برای بهره‌وری انرژی الکتروموتورهای صنعتی وضع کرده است. برای دستیابی به سطوح بالاتر از IE3 (راندمان پریمیوم) و عبور به سطح IE4 (سوپر پریمیوم)، بهینه‌سازی صرف طراحی الکترومغناطیسی دیگر کفایت نمی‌کند و نقش متریال مصرفی نقشی قطعی است:

• ورق‌های فولاد سیلیس‌دار کم‌تلفات: کاهش ضخامت ورق‌های هسته استاتور به ۰. ۲۵ یا ۰. ۳۰ میلی‌متر به همراه پوشش‌های عایقی سرامیکی با مقاومت سطحی بالا، جریان‌های گردابی فوکو را تا حد چشمگیری سرکوب می‌کند.
• کاهش شکاف هوایی (Air Gap): صلبیت بالای پوسته‌های آلیاژی سبک امکان دستیابی به تلرانس‌های میلی‌متری دقیق‌تر در فاصله هوایی بین استاتور و روتور را فراهم ساخته و رلوکتانس مسیر مغناطیسی را به کمترین مقدار می‌رساند.
• بهینه‌سازی فاکتور پرشدگی شیار (Slot Fill Factor): استفاده از فرآیندهای پیشرفته سیم‌پیچی هیرپینی (Hairpin Winding) به جای کلاف‌های سنتی رندوم، چگالی مس درون شیار را تا بیش از ۷۰ درصد بالا می‌برد که موجب کاهش مقاومت اهمی مسیر عبور جریان می‌گردد.
• فن‌های خنک‌کاری از جنس نانوکامپوزیت: طراحی مجدد تیغه‌های پروانه فن اکسترنال با متریال پلیمری سبک، تلفات بادی و اصطکاکی مکانیکی (Windage and Friction Losses) که در دورهای ۳۰۰۰ دور بر دقیقه سهم بالایی از افت راندمان را شامل می‌شود، خنثی می‌سازد.

۹. کاهش استهلاک مکانیکی و حذف روانکارهای سنگین (Oil-Free Concepts)

سیستم‌های محرک صنعتی بدون روغن و مجهز به بیرینگ‌های سرامیکی هیبریدی (Ceramic Hybrid Bearings) از آخرین ترندهای اثرگذار بر افزایش بهره‌وری الکتروموتور به شمار می‌روند. در این موتورها ساچمه‌های استیل متداول با متریال سیلیکون نیترید ($Si_3N_4$) جایگزین شده‌اند. چگالی نیترید سیلیکون تنها ۴۰ درصد فولاد است، که یعنی نیروی گریز از مرکز وارد بر لایه‌های ریس‌وی (Raceway) در سرعت‌های چرخشی بالا به شدت کاهش می‌یابد.

از سوی دیگر، خواص عایق الکتریکی ذاتی بیرینگ‌های سرامیکی مانع از عبور جریان‌های سرگردان شفت (Bearing Currents) و پدیده شیارزدگی (EDM Fluting) ناشی از سوییچینگ اینورترها می‌گردد. تلفیق متریال فوق‌العاده سبک با روغن‌کاری دائمی بدون نیاز به روانکارهای نفتی، مقاومت چرخشی را کاهش داده و راندمان خالص مکانیکی محور را در بالاترین حد پایدار نگه می‌دارد.

محصولات مرتبط

مشاهده همه محصولات ←

الکتروموتور موتوژن ضد انفجار ۴ کیلووات ۱۵۰۰ دور EEXD

دینام کولر ۷۰۰۰ -۸۰۰۰ الکتروژن

الکتروموتور موتوژن سه فاز ۷.۵ اسب ۵.۵ کیلووات ۱۰۰۰ دور

الکتروموتور موتوژن سه فاز ۳.۴ اسب ۰.۵۵ کیلووات ۱۵۰۰ دور

۱۰. جمع‌بندی معیارهای انتخاب الکتروموتورهای با بازده سبک برای پروژه‌های صنعتی

مهندسان ارشد و طراحان پلنت‌های صنعتی در گزینش تجهیزات الکترومکانیکی برای پروژه‌های پیش رو باید چند فاکتور اساسی را در کنار یکدیگر متوازن سازند. نخست، محاسبه استهلاک مالی بر اساس مدل بهای تمام‌شده دوره عمر (Life Cycle Cost – LCC) است؛ جایی که بیش از ۹۰ درصد کل هزینه‌های ۱۰ ساله یک موتور صنعتی را برق مصرفی آن تشکیل می‌دهد و هزینه اولیه خرید تجهیز تنها کسر ناچیزی از مخارج کل است.

استفاده از متریال‌های پیشرفته سبک، پوسته بهینه آلومینیومی، ورق‌های نازک با گرید بالا و آهنرباهای بدون زوال، راندمان انرژی کل مجموعه صنعتی را ارتقا داده و بار حرارتی اتاق‌های کنترل و سالن‌های تولید را کاهش می‌دهد. پیاده‌سازی متوازن مهندسی مواد سبک در کنار پایش‌های IIoT و کنترلرهای VFD، شاکله اصلی پایداری انرژی در صنایع پیشرو را تشکیل می‌دهد و راهکاری قطعی برای دستیابی به اهداف اقتصاد چرخشی و کربن‌صفر محسوب می‌شود.
