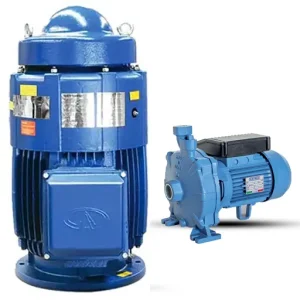

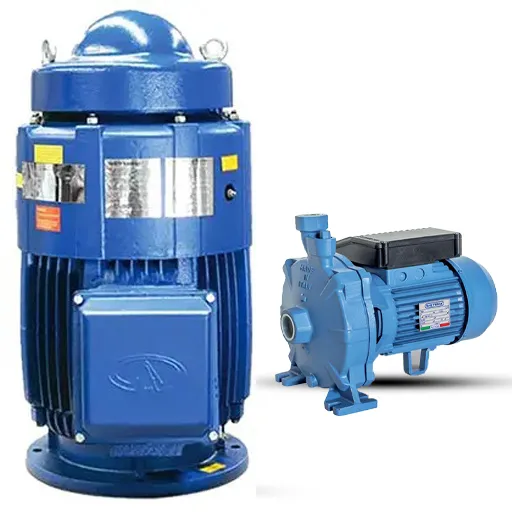

الکتروموتور عمود نصب چیست و چه تفاوتی با موتور افقی دارد؟
الکتروموتور به عنوان یکی از اجزای کلیدی در سیستم‌های مکانیکی و صنعتی، نقش تبدیل انرژی الکتریکی به انرژی مکانیکی را بر عهده دارد. اگرچه اصول عملکرد تمامی موتورهای الکتریکی بر مبنای قوانین یکسانی از الکترومغناطیس استوار است، اما شکل ساختاری و نوع نصب آن‌ها می‌تواند تفاوت‌های بنیادینی در قابلیت‌های کاری و حوزه‌های کاربرد ایجاد کند.
در این میان، الکتروموتور عمود نصب یا Vertical Motor به دلیل طراحی خاص محور خروجی و قابلیت انتقال نیرو در راستای عمودی، جایگاه ویژه‌ای در سیستم‌هایی دارد که یا فضای نصب محدود است و یا انتقال نیرو در راستای عمودی یک ضرورت محسوب می‌شود.
تعریف و ویژگی‌های کلی

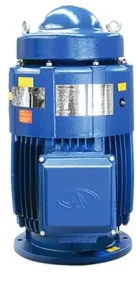

الکتروموتور عمود نصب نوعی موتور القایی یا سنکرون است که به گونه‌ای طراحی شده تا محور چرخش آن به‌صورت عمودی قرار گیرد. در این آرایش، شفت موتور معمولاً به سمت پایین امتداد دارد و این موضوع امکان اتصال مستقیم به تجهیزاتی مانند پمپ‌های عمودی، توربین‌ها یا سیستم‌های انتقال مواد را فراهم می‌کند.
این موتورها، به دلیل شرایط نصب، باید توان تحمل بار محوری (Thrust Load) قابل توجهی را داشته باشند. بار محوری در این نوع موتورها نسبت به بار شعاعی اهمیت بیشتری دارد، زیرا بیشتر نیروی وارد بر شفت در راستای محور دوران اعمال می‌شود.
ساختار و اجزای اصلی
یک الکتروموتور عمودی از اجزای مشابه موتورهای افقی تشکیل شده است، اما به دلیل ماهیت کاری و شرایط بارگذاری، برخی قطعات آن به‌طور ویژه تقویت یا طراحی اختصاصی می‌شوند:
-استاتور و سیم‌پیچ‌ها – وظیفه ایجاد میدان مغناطیسی چرخان را بر عهده دارند.
-روتور – بخش چرخان که تحت اثر میدان مغناطیسی حرکت می‌کند.
-بلبرینگ تماس زاویه‌ای – جهت تحمل بار محوری بالا طراحی شده است. در شرایط کاری سنگین، ممکن است چند بلبرینگ به صورت پشت سر هم قرار گیرند.
-پوشش بلبرینگ و یاتاقان‌ها – برای جلوگیری از ورود گرد و غبار و رطوبت و نیز نگهداری روانکار.
-فن خنک‌کننده – به‌صورت مکانیکی یا الکتریکی عمل می‌کند تا دمای موتور در محدوده مجاز باقی بماند.
-جعبه ترمینال (Terminal Box) – محل اتصال کابل‌های تغذیه و سیم ارت.
پیشنهاد می‌شود برای آشنایی بیشتر با کاربردهای انواع موتورها، مقاله کاربرد الکتروموتور را مطالعه فرمایید.

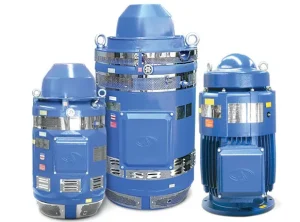

دسته‌بندی انواع الکتروموتور عمود نصب
۱. بر اساس نوع شفت
سالید شفت (Solid Shaft): دارای شفت توپر و اتصال مستقیم به پمپ یا تجهیز مکانیکی. مناسب برای پمپ‌های کم‌عمق یا کاربردهایی با بار محوری متوسط.
هالوشفت (Hollow Shaft): شفت موتور توخالی بوده و شفت پمپ از داخل آن عبور می‌کند. در بالای موتور مکانیزم کوپلینگ وجود دارد. این نوع به دلیل امکان تنظیم آسان ارتفاع پمپ، در چاه‌های عمیق بسیار پرکاربرد است.
۲. بر اساس ظرفیت بار محوری
بار معمولی – برای شرایط استاندارد.
بار زیاد (High Thrust) – با قابلیت تحمل ۱۷۵ تا ۳۰۰ درصد بار محوری معمولی.

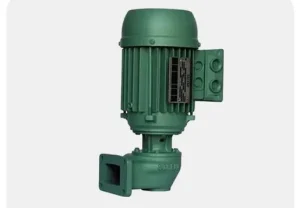

بار خطی (In-Line Pump Motors) – برای پمپ‌هایی که مستقیماً در مسیر خط لوله نصب می‌شوند و نیروی خارجی قابل توجهی به شفت اعمال نمی‌شود.
کاربردهای صنعتی دینام عمود نصب
سیستم‌های پمپاژ آب و فاضلاب
در پمپ‌های عمودی توربینی، گریز از مرکز و شناور، استفاده از الکتروموتور عمودی یک استاندارد محسوب می‌شود. این موتورها به‌خوبی می‌توانند آب را از عمق زیاد به سطح منتقل کنند، حتی در شرایطی که طول شفت پمپ بسیار زیاد باشد.
سیستم‌های تهویه و HVAC
در برج‌های خنک‌کننده، کندانسورها و واحدهای هواساز که فضای نصب محدود است، الکتروموتور عمودی با طراحی کم‌حجم، راندمان بالا و قابلیت تحمل کار مداوم، انتخاب ایده‌آل محسوب می‌شود.
ماشین‌آلات صنعتی
در میکسرهای بزرگ، نوار نقاله‌های عمودی، سنگ‌شکن‌ها و همزن‌های صنعتی، موتورهای عمودی به دلیل محور خروجی رو به پایین، نیاز به گیربکس یا واسط مکانیکی اضافی را کاهش می‌دهند.
نیروگاه‌ها و صنایع انرژی
در نیروگاه‌های برق‌آبی، برای گردش آب بین مخازن بالا و پایین‌دست و نیز در سیستم‌های کمکی توربین‌ها، این موتورها به دلیل توان تحمل بار محوری بالا استفاده می‌شوند.
صنایع دریایی
برای انتقال آب در کشتی‌ها، سکوهای نفتی و تاسیسات ساحلی، موتورهای عمودی به دلیل مقاومت در برابر شرایط محیطی سخت و رطوبت بالا بسیار کارآمد هستند.
مشخصات فنی و عملکردی
توان خروجی: معمولاً بین ۰٫۱۸ تا ۲۸۰ کیلووات
سرعت: متناسب با نیاز تجهیز (معمولاً ۷۵۰، ۱۵۰۰ یا ۳۰۰۰ دور بر دقیقه)
درجه حفاظتی (IP Rating): معمولاً IP55 یا بالاتر برای مقاومت در برابر گردوغبار و رطوبت
جنس بدنه: چدن، فولاد یا آلومینیوم با پوشش ضد خوردگی
اصول نصب صحیح
برای اطمینان از عملکرد مطلوب و جلوگیری از خرابی زودرس، در نصب این موتورها باید نکات زیر رعایت شود:
-بررسی استحکام سازه و توان تحمل وزن موتور و تجهیزات متصل
-تراز کردن دقیق محور موتور با محور پمپ یا تجهیز
-استفاده از کوپلینگ مناسب برای انتقال بدون ارتعاش نیرو
-اتصال صحیح سیم ارت و اطمینان از سلامت کابل‌ها
-کنترل سیستم خنک‌کننده قبل از راه‌اندازی
-بررسی روانکاری بلبرینگ‌ها پیش از شروع به کار
50 سوال متداول درباره الکتروموتور و پاسخ‌های آن‌ها: راهنمای کامل
اهمیت نگهداری و روانکاری بلبرینگ‌ها در الکتروموتور عمود نصب
یکی از رایج‌ترین دلایل خرابی زودهنگام الکتروموتورهای عمودی، آسیب دیدن بلبرینگ‌ها است. در این موتورها، بلبرینگ‌ها علاوه بر تحمل بارهای شعاعی، بار محوری قابل‌توجهی را نیز متحمل می‌شوند. به همین دلیل، وضعیت روانکاری این قطعات اهمیت حیاتی دارد.
۱. انتخاب گریس مناسب
انتخاب روانکار فقط یک مسئله ساده «گریس بزنیم یا نه» نیست، بلکه باید موارد زیر بررسی شود:
دمای کاری موتور: گریس باید نقطه قطرانش (Dropping Point) بالاتری نسبت به حداکثر دمای کاری موتور داشته باشد.
شرایط محیطی: در محیط‌های مرطوب، باید از گریس با مقاومت بالا در برابر آب (Water Resistance) استفاده شود.
میزان آلودگی هوا: در مکان‌های پر از گردوغبار یا ذرات معلق، گریس باید خاصیت محافظتی قوی در برابر ذرات خارجی داشته باشد.
نوع بلبرینگ: بلبرینگ تماس زاویه‌ای، بلبرینگ شیار عمیق یا رولبرینگ کروی، هرکدام ویژگی‌های روانکاری متفاوتی دارند.
۲. دوره‌های روانکاری
روانکاری اولیه: معمولاً توسط سازنده انجام می‌شود، اما قبل از نصب باید بررسی شود که مقدار گریس کافی باشد.
سرویس دوره‌ای: بسته به شرایط کاری، ممکن است هر ۳ تا ۶ ماه یک‌بار نیاز به تزریق گریس تازه باشد. در محیط‌های سخت، این بازه باید کوتاه‌تر شود.
تخلیه گریس قدیمی: اضافه کردن گریس تازه بدون تخلیه روانکار قدیمی باعث اختلاط و کاهش عملکرد می‌شود.
بررسی دوره‌ای سایر اجزا
۱. فن خنک‌کننده
فن وظیفه دارد جریان هوای کافی برای خنک‌کردن موتور ایجاد کند. در صورت خرابی یا گرفتگی پره‌ها:
-دمای سیم‌پیچ‌ها بالا می‌رود.
-مقاومت عایق کاهش می‌یابد.
-خطر سوختن موتور به‌شدت افزایش پیدا می‌کند.
اقدامات پیشنهادی:
-بازبینی تمیزی فن هر ماه یک‌بار
-بررسی سلامت بالانس پره‌ها
-اطمینان از نبود مانع در مسیر جریان هوا
2. اتصالات الکتریکی
اتصالات شل یا آسیب‌دیده می‌توانند موجب جرقه‌زدن، افت ولتاژ و حتی آتش‌سوزی شوند.
-بررسی سفتی پیچ‌های ترمینال
-کنترل عایق کابل‌ها
-اطمینان از اتصال صحیح سیم ارت برای جلوگیری از شوک الکتریکی
3. کوپلینگ‌ها
کوپلینگ، نیروی موتور را به پمپ یا تجهیز مکانیکی منتقل می‌کند. اگر کوپلینگ درست تراز نباشد:
-لرزش بیش از حد ایجاد می‌شود.
-بلبرینگ‌ها تحت فشار نامتعارف قرار می‌گیرند.
-احتمال شکست شفت بالا می‌رود.
-بررسی دوره‌ای شامل کنترل هم‌محوری (Alignment) و سلامت قطعات لاستیکی یا فلزی کوپلینگ است.
نتیجه این است که نگهداری منظم و پایش مداوم، نه تنها از توقف ناخواسته خط تولید یا سیستم جلوگیری می‌کند، بلکه باعث می‌شود عمر مفید الکتروموتور عمود نصب چندین سال افزایش یابد و هزینه‌های تعمیرات سنگین حذف شود.
