راهنمای جامع انتخاب کابل برق در سال ۱۴۰۴: از محاسبات افت ولتاژ تا انتخاب برای صنعت و ساختمان

راهنمای فنی انتخاب کابل برق در ۱۴۰۴. نحوه محاسبه افت ولتاژ و جریان مجاز، جداول استاندارد و معیارهای انتخاب کابل برای مصارف صنعتی و ساختمانی را بیاموزید.

چرا انتخاب کابل برق یک تصمیم مهندسی است، نه یک خرید ساده؟

در «آرکا موتورز»، ما روزانه با چالش‌هایی مواجه هستیم که ریشه در یک انتخاب به ظاهر ساده دارند: انتخاب کابل برق. بسیاری از مدیران پروژه‌ها و حتی تکنسین‌ها، کابل را تنها به عنوان یک مسیر برای انتقال جریان می‌بینند. اما واقعیت این است که یک کابل نامناسب نه تنها ایمنی کل سیستم را به خطر می‌اندازد، بلکه مستقیماً بر راندمان، طول عمر و عملکرد تجهیزات گران‌قیمتی مانند الکتروموتورها تأثیر منفی می‌گذارد. این راهنما با دیدگاهی فنی و کاربردی، به شما کمک می‌کند تا از یک خرید ساده فراتر رفته و یک تصمیم مهندسی دقیق بگیرید.

پارامترهای کلیدی در انتخاب کابل برق استاندارد

برای یک انتخاب صحیح، باید چهار فاکتور اصلی را با دقت بررسی کرد. هر یک از این موارد نقشی حیاتی در عملکرد نهایی سیستم ایفا می‌کنند.

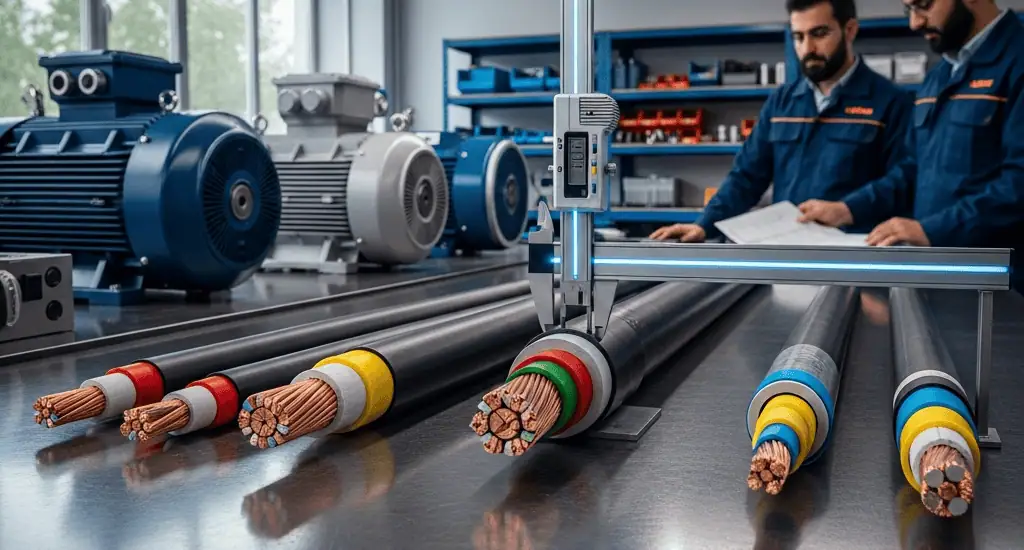

۱. جریان مجاز و سطح مقطع کابل

اولین و اساسی‌ترین پارامتر، توانایی کابل در عبور دادن جریان الکتریکی بدون ایجاد گرمای بیش از حد است. این ظرفیت که به «جریان مجاز» معروف است، مستقیماً به سطح مقطع هادی (که با mm² مشخص می‌شود) بستگی دارد. انتخاب سطح مقطع ناکافی منجر به داغ شدن کابل، اتلاف انرژی به شکل حرارت، افت ولتاژ شدید و در نهایت خطر آتش‌سوزی می‌شود.

• نکته فنی: همیشه جریان راه‌اندازی (Inrush Current) تجهیزات موتوری را در نظر بگیرید که می‌تواند چندین برابر جریان نامی باشد. کابل باید بتواند این پیک‌های کوتاه مدت را نیز تحمل کند.

۲. سطح ولتاژ نامی (Rated Voltage)

عایق کابل باید بتواند ولتاژ سیستم را به طور ایمن تحمل کند. کابل‌ها بر اساس سطح ولتاژ به دسته‌های مختلفی مانند فشار ضعیف (LV)، فشار متوسط (MV) و فشار قوی (HV) تقسیم می‌شوند. استفاده از کابلی با ولتاژ نامی پایین‌تر از ولتاژ سیستم، ریسک شکست عایقی و اتصال کوتاه را به شدت افزایش می‌دهد.

۳. جنس هادی: مس (CU) در برابر آلومینیوم (AL)

انتخاب بین هادی مسی و آلومینیومی یک موازنه بین هزینه و عملکرد است.

• مس (Copper): دارای هدایت الکتریکی بالاتر، انعطاف‌پذیری بیشتر و مقاومت بهتر در برابر اکسیداسیون است. برای اکثر کاربردهای صنعتی حساس و مصارف ساختمانی، مس انتخاب اول است.
• آلومینیوم (Aluminum): سبک‌تر و ارزان‌تر است اما هدایت الکتریکی کمتری دارد. برای دست‌یابی به جریان مجاز یکسان با کابل مسی، باید از سطح مقطع بزرگ‌تری برای کابل آلومینیومی استفاده کرد. این نوع هادی بیشتر در خطوط انتقال هوایی و کابل‌های زمینی با سایز بالا کاربرد دارد.

۴. نوع عایق و روکش (Insulation & Sheath)

عایق و روکش، محافظان اصلی هادی در برابر عوامل محیطی هستند. انتخاب جنس آن‌ها به شرایط نصب بستگی دارد:

• PVC (پلی وینیل کلراید): رایج‌ترین و مقرون‌به‌صرفه‌ترین عایق برای کاربردهای عمومی ساختمانی و صنعتی با دمای کاری نرمال.
• XLPE (پلی اتیلن کراس لینک شده): تحمل دمایی بالاتری نسبت به PVC دارد و برای انتقال جریان‌های بالاتر در سطح مقطع یکسان، انتخاب بهتری است. در پروژه‌های صنعتی و حساس، XLPE ارجحیت دارد.
• روکش‌های خاص: برای محیط‌های روغنی، در معرض مواد شیمیایی یا زیر تابش مستقیم نور خورشید (Anti-UV)، باید از کابل‌هایی با روکش‌های مقاوم مانند NBR یا نئوپرن استفاده کرد.

محاسبات افت ولتاژ: مهم‌ترین فاکتور نادیده گرفته شده

رقبای ما اغلب به ذکر پارامترهای پایه بسنده می‌کنند، اما ما در آرکا موتورز به تجربه دریافته‌ایم که افت ولتاژ، قاتل خاموش عملکرد تجهیزات است. هر کابلی دارای مقاومت الکتریکی است و عبور جریان از آن باعث افت بخشی از ولتاژ در طول مسیر می‌شود. اگر این افت از حد مجاز (معمولاً ۳٪ تا ۵٪) بیشتر شود، عواقب جدی به دنبال خواهد داشت:

• کاهش گشتاور و توان موتور: الکتروموتورها برای عملکرد بهینه به ولتاژ نامی خود نیاز دارند. افت ولتاژ باعث کاهش شدید گشتاور راه‌اندازی و توان خروجی موتور می‌شود.
• افزایش جریان و گرما: موتور برای جبران کاهش ولتاژ، جریان بیشتری می‌کشد که این امر منجر به داغ شدن سیم‌پیچ‌ها و کاهش طول عمر آن می‌گردد.
• عملکرد نادرست تجهیزات کنترلی: کنتاکتورها، رله‌ها و تجهیزات الکترونیکی به سطح ولتاژ حساس هستند و ممکن است در ولتاژ پایین به درستی کار نکنند.

تأثیر افت ولتاژ بر روی برندهای مختلف الکتروموتور یکسان نیست. به عنوان مثال، در مقاله تحلیل عملکرد الکتروژن و موتوژن در افت ولتاژ: یک مقایسه فنی جامع، ما به صورت عملی نشان داده‌ایم که طراحی‌های مختلف موتور چگونه به شرایط ولتاژ پایین واکنش نشان می‌دهند.

انتخاب کابل برق برای کاربردهای خاص

مصارف ساختمانی و خانگی

در ساختمان‌ها، اولویت با ایمنی و انطباق با استانداردهای ملی (مانند ISIRI 607) است. معمولاً از کابل‌های مسی با عایق PVC استفاده می‌شود. انتخاب سایز کابل باید بر اساس جداول استاندارد و با در نظر گرفتن طولانی‌ترین مسیر برای جلوگیری از افت ولتاژ در پریزهای انتهایی انجام شود.

کاربردهای صنعتی و اتصال الکتروموتورها

محیط صنعتی چالش‌های بیشتری دارد: جریان‌های راه‌اندازی بالا، لرزش، دمای محیطی متغیر و احتمال وجود مواد خورنده. در این موارد:

• کابل‌های افشان (Flexible): برای اتصال به تجهیزاتی که لرزش دارند یا نیاز به جابجایی دارند، استفاده از کابل‌های افشان (کلاس ۵) ضروری است.
• هماهنگی با تجهیزات حفاظتی: سایز کابل باید با تنظیمات کلید حرارتی یا بی‌متال موتور هماهنگ باشد. یک انتخاب اشتباه می‌تواند منجر به عدم عملکرد صحیح سیستم حفاظتی شود. برای اطلاعات دقیق در این زمینه، مطالعه راهنمای انتخاب بهینه کابل و کلید حرارتی موتور سه فاز: راهنمای کامل و جدول فنی را توصیه می‌کنیم که به طور تخصصی به این هماهنگی پرداخته است.
• کابل‌های زره‌دار (Armored): در مسیرهایی که احتمال آسیب فیزیکی به کابل وجود دارد، از کابل‌های آرموردار (SWA یا STA) برای حفاظت مکانیکی استفاده می‌شود.

فراتر از کابل: نگاهی به کیفیت توان و تأثیر آن

یک سیستم الکتریکی پایدار، فراتر از انتخاب یک کابل خوب است. پارامترهایی مانند هارمونیک‌ها، نوسانات ولتاژ و عدم تعادل فاز که مجموعاً «کیفیت توان» نامیده می‌شوند، می‌توانند بر عملکرد کابل و تجهیزات متصل به آن تأثیر بگذارند. برای مثال، جریان‌های هارمونیکی می‌توانند باعث داغ شدن سیم نول در سیستم‌های سه فاز شوند، حتی اگر بار ظاهری متعادل باشد. درک این مفاهیم برای طراحی یک سیستم صنعتی قابل اتکا حیاتی است. به عنوان مرجعی جامع، می‌توانید راهنمای کامل تحلیل کیفیت توان در سال ۱۴۰۴: بررسی فنی پارامترها و تاثیر آن بر تجهیزات صنعتی و خانگی را مطالعه کنید.

جمع‌بندی: یک چک‌لیست نهایی برای انتخاب کابل برق

قبل از نهایی کردن انتخاب خود، این لیست را مرور کنید:

• ۱. تعیین دقیق جریان مصرفی: جریان نامی و جریان راه‌اندازی بار را مشخص کنید.
• ۲. محاسبه طول مسیر: مسافت دقیق از منبع تغذیه تا مصرف‌کننده را اندازه‌گیری کنید.
• ۳. محاسبه افت ولتاژ مجاز: اطمینان حاصل کنید که افت ولتاژ در انتهای مسیر کمتر از حد استاندارد (مثلاً ۳٪) است.
• ۴. بررسی شرایط محیطی: دما، رطوبت، وجود مواد شیمیایی، تابش UV و ریسک آسیب فیزیکی را ارزیابی کنید.
• ۵. انتخاب نوع هادی و عایق: بر اساس بودجه، الزامات فنی و شرایط محیطی، بهترین ترکیب را انتخاب نمایید.
• ۶. مشاوره با متخصص: برای پروژه‌های حساس و صنعتی، همواره با یک مهندس برق مشورت کنید. انتخاب اشتباه می‌تواند هزینه‌هایی بسیار سنگین‌تر از قیمت خود کابل به همراه داشته باشد.

در آرکا موتورز، ما معتقدیم که عملکرد بهینه یک الکتروموتور از یک انتخاب صحیح در مبدأ سیستم الکتریکی آغاز می‌شود. امیدواریم این راهنما به شما در اتخاذ تصمیمی آگاهانه و مهندسی کمک کرده باشد.

سوالات متداول

آیا برای انتخاب سایز کابل، در نظر گرفتن جریان نامی الکتروموتور کافی است؟

خیر، این یک اشتباه رایج و خطرناک است. علاوه بر جریان نامی، باید «جریان راه‌اندازی» (Inrush Current) موتور را که می‌تواند چندین برابر جریان عادی باشد، در نظر گرفت. مهم‌تر از آن، عامل «افت ولتاژ» در طول مسیر کابل است. اگر کابل فقط بر اساس جریان نامی انتخاب شود و طول مسیر زیاد باشد، افت ولتاژ می‌تواند باعث کاهش شدید گشتاور موتور، افزایش گرما، عملکرد نادرست تجهیزات کنترلی و در نهایت آسیب به سیم‌پیچ موتور شود. بنابراین، انتخاب کابل همیشه باید با محاسبات افت ولتاژ همراه باشد.

افت ولتاژ چیست و چرا برای عملکرد تجهیزات ما اینقدر حیاتی است؟

افت ولتاژ به کاهش سطح ولتاژ در طول مسیر کابل به دلیل مقاومت الکتریکی آن گفته می‌شود. این پارامتر که اغلب نادیده گرفته می‌شود، برای عملکرد بهینه تجهیزات، به خصوص الکتروموتورها، حیاتی است. افت ولتاژ بیش از حد مجاز (معمولاً بالای ۳٪ تا ۵٪) مستقیماً منجر به کاهش گشتاور و توان خروجی موتور، افزایش جریان کشی برای جبران توان، داغ شدن بیش از حد سیم‌پیچ‌ها و در نتیجه کاهش چشمگیر عمر مفید تجهیزات گران‌قیمت شما می‌گردد.

برای کاربردهای صنعتی، چه زمانی باید از کابل با عایق XLPE به جای PVC معمولی استفاده کنیم؟

در حالی که عایق PVC برای کاربردهای عمومی و ساختمانی با دمای کاری نرمال مناسب و مقرون‌به‌صرفه است، برای محیط‌های صنعتی و اتصال به الکتروموتورها، استفاده از عایق XLPE (پلی اتیلن کراس لینک شده) ارجحیت دارد. عایق XLPE تحمل دمایی بالاتری نسبت به PVC دارد و این امکان را فراهم می‌کند که در یک سطح مقطع یکسان، جریان بیشتری را به طور ایمن عبور دهد. این ویژگی در محیط‌های گرم صنعتی و برای تغذیه بارهایی با جریان بالا، به افزایش ایمنی و قابلیت اطمینان سیستم کمک شایانی می‌کند.
