کاویتاسیون پمپ چیست؟ نگاهی فنی از دیدگاه نمایندگی الکتروژن

کاویتاسیون (Cavitation) یا حفره‌زایی، یکی از مخرب‌ترین پدیده‌هایی است که می‌تواند عملکرد و طول عمر یک پمپ را به شدت تحت تأثیر قرار دهد. ما در آرکا موتورز، به عنوان نمایندگی الکتروژن در تهران و متخصص در زمینه سیستم‌های پمپاژ، با موارد متعددی از آسیب‌های ناشی از این پدیده روبرو شده‌ایم. برخلاف تصور عمومی که کاویتاسیون را نوعی خوردگی یا فرسایش می‌دانند، این پدیده ماهیتی کاملاً هیدرودینامیکی دارد. کاویتاسیون زمانی رخ می‌دهد که فشار مایع در ورودی پمپ (بخش مکش) به کمتر از فشار بخار آن مایع در دمای کاری کاهش یابد. این افت فشار باعث تشکیل حباب‌های بخار (حفره) در سیال می‌شود. این حباب‌ها همراه با جریان سیال به سمت بخش پرفشارتر پمپ (خروجی پروانه) حرکت کرده و در آنجا به دلیل افزایش ناگهانی فشار، به سرعت منفجر (Implode) می‌شوند. این انفجارهای کوچک اما بسیار پرانرژی، امواج ضربه‌ای قدرتمندی ایجاد می‌کنند که به سطوح داخلی پمپ، به ویژه پروانه (Impeller) و بدنه (Volute)، آسیب‌های جدی وارد می‌سازد.

علائم کلیدی و تشخیص دقیق کاویتاسیون در پمپ‌ها

تشخیص زودهنگام کاویتاسیون برای جلوگیری از آسیب‌های گسترده و پرهزینه ضروری است. این پدیده معمولاً با مجموعه‌ای از علائم قابل شناسایی همراه است که یک اپراتور یا مهندس فنی باید به آن‌ها حساس باشد.

نشانه‌های صوتی و ارتعاشی

اولین و رایج‌ترین علامت کاویتاسیون، تولید صدای غیرعادی در پمپ است. این صدا اغلب به صورت صدایی شبیه به عبور سنگریزه، شن یا تیله از داخل پمپ توصیف می‌شود. در موارد شدیدتر، این صدا می‌تواند به شکل تق تق‌های بلند یا کوبش‌های نامنظم نیز شنیده شود. این صداها ناشی از انفجار میلیون‌ها حباب بخار بر روی سطوح داخلی پمپ است. علاوه بر صدا، کاویتاسیون باعث ایجاد ارتعاشات شدید و غیرعادی در کل مجموعه پمپ و الکتروموتور می‌شود که می‌تواند به بلبرینگ‌ها و آب‌بندها نیز آسیب برساند.

کاهش راندمان و عملکرد

یک سیستم پمپاژ که دچار کاویتاسیون شده باشد، با افت محسوس عملکرد مواجه خواهد شد. علائم اصلی این افت راندمان عبارتند از:

• کاهش دبی (Flow Rate): حجم سیال جابجا شده توسط پمپ کمتر از مقدار طراحی شده خواهد بود.
• کاهش هد (Head) یا فشار خروجی: پمپ توانایی رساندن سیال به ارتفاع یا فشار مورد نظر را از دست می‌دهد.
• نوسان در فشار خروجی: عقربه فشارسنج در خروجی پمپ ممکن است به طور نامنظم نوسان کند.

آسیب‌های فیزیکی به قطعات

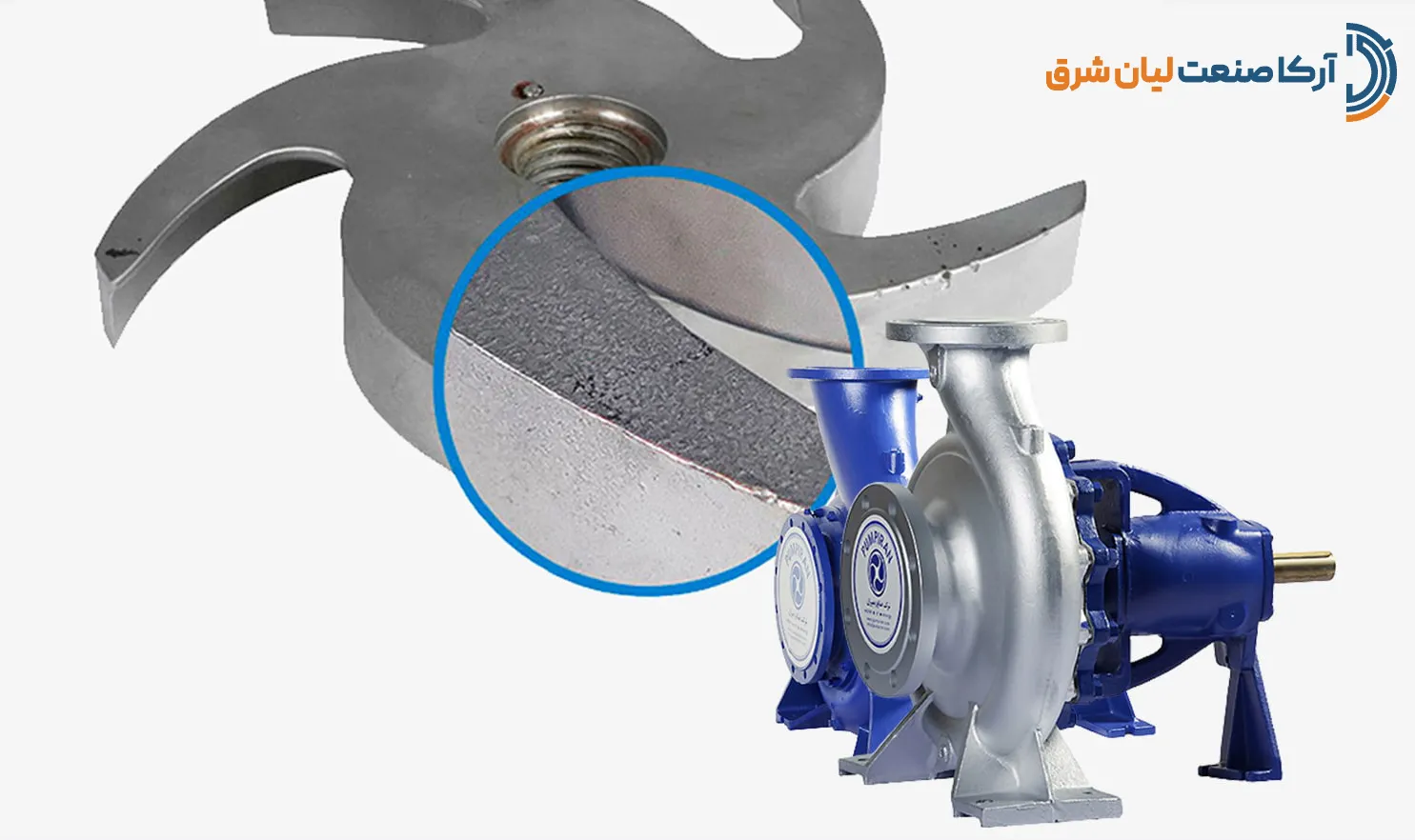

در صورت ادامه یافتن کاویتاسیون، بازرسی چشمی قطعات داخلی پمپ آسیب‌های فیزیکی مشخصی را نشان خواهد داد. این آسیب‌ها معمولاً به صورت خوردگی‌های حفره‌ای (Pitting) و فرسایش اسفنجی‌شکل بر روی لبه‌های پروانه و سطوح داخلی بدنه پمپ ظاهر می‌شوند. این آسیب‌ها کاملاً با خوردگی شیمیایی یا سایش ناشی از ذرات جامد متفاوت هستند. تشخیص دقیق این علائم و تفکیک آن‌ها از سایر مشکلات مکانیکی مانند خرابی بلبرینگ یا عدم هم‌راستایی، نیازمند دانش فنی است. برای اطلاعات بیشتر می‌توانید به راهنمای جامع عیب‌یابی و تعمیرات اولیه پمپ‌های صنعتی و خانگی (۱۴۰۴) ما مراجعه کنید.

تحلیل علل ریشه‌ای بروز کاویتاسیون (فراتر از اصول اولیه)

برای پیشگیری مؤثر از کاویتاسیون، باید درک عمیقی از پارامترهای هیدرولیکی سیستم داشته باشیم. مهم‌ترین پارامتر در این زمینه، مفهوم NPSH است.

مفهوم کلیدی: NPSH (Net Positive Suction Head)

NPSH به دو بخش تقسیم می‌شود:

• NPSHa (Available): هد مکش مثبت خالص در دسترس. این پارامتر مربوط به مشخصات سیستم شماست (ارتفاع مخزن، طول و قطر لوله‌ها، دمای سیال و…) و نشان می‌دهد که چه مقدار فشار در ورودی پمپ برای جلوگیری از تبخیر سیال وجود دارد.
• NPSHr (Required): هد مکش مثبت خالص مورد نیاز. این پارامتر توسط سازنده پمپ مشخص می‌شود و حداقل فشار مورد نیاز در ورودی پمپ برای عملکرد بدون کاویتاسیون را نشان می‌دهد.

قانون طلایی: برای جلوگیری از کاویتاسیون، همواره باید NPSHa > NPSHr باشد. هر عاملی که باعث کاهش NPSHa یا افزایش NPSHr شود، سیستم را به سمت کاویتاسیون سوق می‌دهد.

عوامل موثر بر کاهش NPSHa (فشار مکش در دسترس)

• افزایش ارتفاع مکش: فاصله عمودی زیاد بین سطح سیال و ورودی پمپ.
• افزایش دمای سیال: مایعات گرم‌تر فشار بخار بالاتری دارند و راحت‌تر به جوش می‌آیند.
• طولانی بودن یا قطر کم لوله مکش: این عوامل باعث افزایش افت فشار ناشی از اصطکاک می‌شوند.
• گرفتگی فیلتر، صافی یا شیرآلات در مسیر مکش: هرگونه مانع در مسیر جریان، فشار ورودی را به شدت کاهش می‌دهد.

انتخاب نادرست پمپ برای یک سیستم مشخص، اصلی‌ترین دلیل عدم تطابق NPSHa و NPSHr است. یک انتخاب مهندسی‌شده از ابتدا، بهترین راه پیشگیری است. برای یادگیری اصول این انتخاب، مطالعه راهنمای کامل و فنی انتخاب پمپ آب (۱۴۰۴): مقایسه توان، هد و متریال برای مصارف خانگی و صنعتی را توصیه می‌کنیم.

راهکارهای عملی و مهندسی برای پیشگیری و کنترل کاویتاسیون

به عنوان یک مرکز فنی و تخصصی، ما در آرکا موتورز راهکارهای زیر را برای مقابله با کاویتاسیون پیشنهاد می‌دهیم:

بهینه‌سازی طراحی سیستم لوله‌کشی

مسیر مکش پمپ را تا حد امکان کوتاه و مستقیم طراحی کنید. از لوله‌هایی با قطر مناسب (ترجیحاً یک سایز بزرگتر از ورودی پمپ) استفاده کرده و تعداد زانویی‌ها و اتصالات را به حداقل برسانید.

کنترل شرایط عملیاتی

در صورت امکان، دمای سیال را کاهش دهید. همچنین با افزایش سطح سیال در مخزن مکش یا تحت فشار قرار دادن آن، می‌توانید NPSH در دسترس سیستم را افزایش دهید.

انتخاب صحیح پمپ و الکتروموتور

مهم‌ترین گام، انتخاب پمپی است که NPSHr آن به طور قابل توجهی کمتر از NPSHa سیستم شما باشد. همچنین، سرعت دوران پمپ (RPM) تأثیر مستقیمی بر NPSHr دارد؛ پمپ‌های با دور پایین‌تر معمولاً NPSHr کمتری نیاز دارند. انتخاب الکتروموتور با دور و توان مناسب، تأثیر مستقیمی بر عملکرد هیدرولیکی پمپ دارد. در آرکا موتورز، به عنوان نمایندگی الکتروژن در تهران، ما بر هماهنگی کامل این دو جزء تأکید داریم. برای درک عمیق‌تر این محاسبات، به راهنمای فنی انتخاب الکتروموتور الکتروژن برای پمپ: پارامترهای کلیدی و محاسبات مراجعه فرمایید.

بازرسی و نگهداری منظم

به طور دوره‌ای فیلترها، صافی‌ها و شیرهای مسیر مکش را بازرسی و تمیز کنید تا از عدم وجود هرگونه گرفتگی و انسداد اطمینان حاصل نمایید.

جمع‌بندی: کاویتاسیون، دشمن خاموش اما قابل کنترل

کاویتاسیون یک مشکل صرفاً مربوط به پمپ نیست، بلکه یک مشکل سیستمی است که از تعامل نادرست بین طراحی سیستم لوله‌کشی، شرایط عملیاتی و انتخاب پمپ ناشی می‌شود. شناخت علائم، درک مفهوم NPSH و اجرای راهکارهای مهندسی، کلید اصلی برای محافظت از سرمایه‌گذاری شما و تضمین عملکرد پایدار و طولانی‌مدت سیستم‌های پمپاژ است. در آرکا موتورز، به عنوان متخصص و نمایندگی الکتروژن در تهران، آماده‌ایم تا با ارائه مشاوره فنی دقیق، شما را در طراحی، انتخاب و نگهداری سیستم‌های پمپاژ یاری کنیم تا از بروز خسارات پرهزینه ناشی از کاویتاسیون جلوگیری نمایید.

سوالات متداول

چرا پمپ من صدای عجیبی شبیه به عبور سنگریزه یا شن می‌دهد؟ آیا بلبرینگ آن خراب شده است؟

این صدا یکی از اصلی‌ترین و رایج‌ترین نشانه‌های پدیده کاویتاسیون (حفره‌زایی) است و لزوماً به خرابی بلبرینگ مربوط نمی‌شود. در اثر افت فشار در ورودی پمپ، حباب‌های بخار در سیال تشکیل شده و سپس در بخش پرفشار منفجر می‌شوند. صدایی که می‌شنوید ناشی از انرژی حاصل از انفجار میلیون‌ها حباب کوچک است که به سطوح داخلی پمپ، به خصوص پروانه، ضربه می‌زنند. این پدیده علاوه بر صدا، باعث ارتعاشات شدید و کاهش راندمان پمپ نیز می‌شود.

به تازگی پمپ را نصب کرده‌ایم اما فشار و آبدهی (دبی) آن کمتر از حد انتظار است. مشکل از چیست؟

کاهش فشار خروجی (هد) و دبی، یکی از علائم کلیدی عملکرد پمپ در شرایط کاویتاسیون است. تشکیل حباب‌های بخار در جریان سیال، مانع از حرکت یکنواخت مایع از طریق پروانه شده و توانایی پمپ برای انتقال انرژی به سیال را به شدت کاهش می‌دهد. توصیه می‌شود ابتدا مسیر مکش پمپ را از نظر گرفتگی (در فیلتر یا شیرآلات)، طولانی بودن بیش از حد لوله، یا بالا بودن ارتفاع مکش بررسی کنید، زیرا این عوامل باعث افت فشار ورودی و بروز کاویتاسیون می‌شوند.

چگونه می‌توانم از همان ابتدا و در مرحله طراحی، از بروز کاویتاسیون در سیستم جلوگیری کنم؟

بهترین راه، پیشگیری از طریق طراحی مهندسی صحیح و انتخاب درست پمپ است. قانون طلایی این است که هد مکش مثبت خالص در دسترس سیستم شما (NPSHa) همواره باید به طور قابل توجهی بیشتر از هد مکش مثبت خالص مورد نیاز پمپ (NPSHr) باشد. برای دستیابی به این هدف، مسیر لوله‌کشی مکش را تا حد امکان کوتاه و مستقیم با قطر مناسب طراحی کنید، پمپ را در کمترین ارتفاع ممکن نسبت به سطح سیال نصب نمایید و از همه مهم‌تر، پمپی را انتخاب کنید که مشخصات NPSHr آن با شرایط سیستم شما سازگار باشد. کارشناسان ما در آرکا موتورز آماده ارائه مشاوره فنی برای انتخاب صحیح پمپ هستند.

کاویتاسیون دقیقاً چه آسیبی به پمپ وارد می‌کند و چرا باید نگران آن باشیم؟

کاویتاسیون فقط یک مشکل عملکردی نیست، بلکه یک پدیده بسیار مخرب است. انفجار حباب‌های بخار بر روی سطوح فلزی، امواج ضربه‌ای با انرژی بسیار بالا ایجاد می‌کند که منجر به کنده شدن ذرات فلز از سطح پروانه و بدنه پمپ می‌شود. این آسیب به صورت خوردگی‌های حفره‌ای (Pitting) و فرسایش اسفنجی‌شکل ظاهر می‌شود. ادامه یافتن این وضعیت به سرعت باعث تخریب کامل پروانه، کاهش شدید طول عمر پمپ، آسیب به آب‌بندها و بلبرینگ‌ها و در نهایت از کار افتادن کل سیستم و تحمیل هزینه‌های سنگین تعمیر یا تعویض خواهد شد.
