تحلیل کاتالوگ فنی الکتروژن در برابر موتوژن: نکات کلیدی برای انتخاب بهینه

مقایسه فنی و دقیق الکتروموتورهای الکتروژن و موتوژن بر اساس داده‌های کاتالوگ. راهنمای کامل برای مهندسان جهت انتخاب موتور با بهترین راندمان و کارایی.

چرا تحلیل کاتالوگ فنی مهم‌تر از مقایسه کلی برندهاست؟

به عنوان مهندس فنی در آرکا موتورز، مکرراً با این سوال از سوی مشتریان مواجه می‌شوم: «الکتروژن بهتر است یا موتوژن؟» پاسخ من همیشه یکسان است: انتخاب بهینه، فراتر از نام برند و وابسته به تطابق دقیق مشخصات فنی یک مدل خاص با نیازهای کاربردی شماست. کاتالوگ فنی، شناسنامه و سند هویت یک الکتروموتور است. در حالی که شهرت برند نشان‌دهنده کیفیت عمومی و خدمات پس از فروش است، این دیتاشیت‌ها هستند که داده‌های عملکردی دقیق، ابعاد فیزیکی و محدودیت‌های عملیاتی را به صورت شفاف ارائه می‌دهند. تحلیل کاتالوگ فنی به شما این امکان را می‌دهد که انتخابی مهندسی‌شده و مبتنی بر داده داشته باشید، نه یک انتخاب بر اساس تصورات کلی.

پارامترهای کلیدی در تحلیل کاتالوگ فنی الکتروموتور

برای مقایسه موثر کاتالوگ‌های الکتروژن و موتوژن، باید بدانید که به دنبال چه پارامترهایی بگردید و هرکدام چه معنای عملی دارند. در ادامه، مهم‌ترین این موارد را تشریح می‌کنم:

۱. توان خروجی (Output Power – kW/HP) و راندمان (Efficiency)

• توان خروجی: این عدد که بر حسب کیلووات (kW) یا اسب بخار (HP) بیان می‌شود، نشان‌دهنده قدرت مکانیکی واقعی است که موتور به شفت منتقل می‌کند. در کاتالوگ‌ها به دنبال توان نامی (Nominal Power) باشید که موتور می‌تواند به صورت دائم کار تحویل دهد.
• راندمان (Efficiency Class): این پارامتر که با کدهای IE (International Efficiency) مشخص می‌شود، نشان می‌دهد چه درصدی از انرژی الکتریکی ورودی به کار مفید مکانیکی تبدیل می‌شود. راندمان بالاتر به معنای مصرف برق کمتر و کاهش هزینه‌های عملیاتی در بلندمدت است. هنگام مقایسه دو موتور با توان یکسان، مدلی که کلاس راندمان بالاتری (مثلاً IE3 در برابر IE2) دارد، انتخاب اقتصادی‌تری خواهد بود. برای درک عمیق‌تر این موضوع، مطالعه مقاله ما در مورد مقایسه فنی راندمان IE2 و IE3 را توصیه می‌کنم.

۲. سرعت نامی (Rated Speed – RPM) و گشتاور (Torque)

• سرعت: سرعت نامی موتور (مثلاً ۱۴۵۰ یا ۲۹۰۰ دور بر دقیقه) به فرکانس برق و تعداد قطب‌های موتور بستگی دارد. اطمینان حاصل کنید که این سرعت با نیاز دستگاه شما (پمپ، فن، گیربکس و…) هماهنگ است.
• گشتاور راه‌اندازی (Starting Torque): یکی از مهم‌ترین داده‌ها در تحلیل کاتالوگ فنی، نسبت گشتاور راه‌اندازی به گشتاور نامی (Ts/Tn) است. برای کاربردهایی که نیاز به غلبه بر اینرسی بالا در لحظه شروع دارند (مانند کمپرسورها یا بالابرها)، موتوری با این نسبت بالاتر، عملکرد بهتری خواهد داشت. هر دو شرکت الکتروژن و موتوژن این داده را در کاتالوگ‌های خود ارائه می‌دهند.

۳. فریم سایز (Frame Size) و ابعاد فیزیکی

فریم سایز یک استاندارد جهانی (IEC) است که ابعاد فیزیکی کلیدی موتور مانند فاصله پایه‌ها، قطر شفت و ارتفاع مرکز شفت از پایه را مشخص می‌کند. اگر در حال تعویض یک موتور قدیمی هستید، تطابق فریم سایز موتور جدید با موتور قبلی، فرآیند نصب را بسیار ساده و کم‌هزینه می‌کند. در کاتالوگ‌ها به دنبال جداول ابعادی بر اساس فریم سایز باشید.

۴. کلاس عایقی (Insulation Class) و درجه حفاظت (IP Rating)

• کلاس عایقی: این پارامتر (معمولاً کلاس F یا H) حداکثر دمای مجاز سیم‌پیچ را تعیین می‌کند. کلاس F (تا ۱۵۵ درجه سانتی‌گراد) برای اکثر کاربردهای صنعتی کافی است، اما برای محیط‌های گرم یا کارکردهای سنگین، انتخاب موتور با کلاس عایقی H (تا ۱۸۰ درجه سانتی‌گراد) دوام و اطمینان بیشتری به همراه دارد.
• درجه حفاظت (IP): این کد دو رقمی، میزان مقاومت پوسته موتور در برابر نفوذ گرد و غبار (رقم اول) و آب (رقم دوم) را نشان می‌دهد. به عنوان مثال، IP55 که استاندارد رایج در موتورهای صنعتی هر دو برند است، به معنای حفاظت کامل در برابر گرد و غبار و مقاومت در برابر پاشش آب از هر جهت است. برای انتخاب دقیق‌تر، می‌توانید به راهنمای کامل انتخاب درجه حفاظت IP برای الکتروموتورهای صنعتی مراجعه کنید.

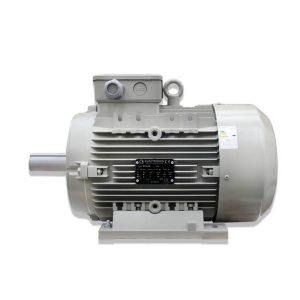

الکتروموتور سه فاز ۲۰ اسب ۱۵ کیلووات ۳۰۰۰ دور الکتروژن

مطالعه موردی: تحلیل کاتالوگ فنی برای یک پمپ صنعتی

فرض کنید برای یک پمپ سانتریفیوژ به یک الکتروموتور سه فاز ۴ کیلووات (۵.۵ اسب بخار) با سرعت حدود ۱۵۰۰ دور نیاز داریم. مراحل تحلیل کاتالوگ به این صورت خواهد بود:

1. مراجعه به کاتالوگ: کاتالوگ‌های هر دو شرکت الکتروژن و موتوژن را برای موتورهای سه فاز فریم آلومینیومی یا چدنی باز می‌کنیم.
2. یافتن مدل: در جداول فنی، به دنبال ردیف مربوط به توان ۴ کیلووات و ۴ پل (۱۵۰۰ RPM) می‌گردیم.
3. مقایسه پارامترها:
   • راندمان: مدل الکتروژن ممکن است دارای راندمان IE2 (مثلاً ۸۵.۹٪) و مدل موتوژن نیز در همین کلاس باشد. اگر یکی از برندها مدل IE3 را با قیمت رقابتی ارائه دهد، برنده این بخش خواهد بود.
   • فریم سایز: هر دو احتمالاً فریم سایز 112M را ارائه می‌دهند که از نظر ابعاد نصب یکسان هستند.
   • جریان نامی (A): جریان نامی مدل با راندمان بالاتر، معمولاً کمی پایین‌تر است که به معنای مصرف بهینه‌تر است. این پارامتر برای انتخاب کابل و کلید حرارتی مناسب حیاتی است.
   • ضریب توان (Cos φ): عددی نزدیک‌تر به ۱ نشان‌دهنده کیفیت بهتر توان مصرفی است.
   • وزن: اگر وزن موتور فاکتور مهمی باشد (مثلاً در کاربردهای پرتابل)، این عدد را نیز مقایسه می‌کنیم.

در این سناریو، ممکن است هر دو موتور از نظر پارامترهای اصلی بسیار شبیه باشند، اما تفاوت‌های جزئی در راندمان یا گشتاور راه‌اندازی می‌تواند بر اساس اولویت‌های شما (هزینه برق در مقابل قدرت اولیه) تعیین‌کننده باشد.

جمع‌بندی: کاتالوگ، نقشه راه انتخاب بهینه

انتخاب بین الکتروژن و موتوژن نباید یک تصمیم احساسی باشد. هر دو تولیدکننده، محصولات باکیفیتی را بر اساس استانداردهای جهانی تولید می‌کنند. کلید موفقیت، صرف زمان برای تحلیل کاتالوگ فنی و تطبیق دقیق داده‌های آن با نیازمندی‌های سیستم شماست.

همیشه به یاد داشته باشید که پارامترهایی مانند کلاس راندمان، نسبت گشتاور راه‌اندازی، کلاس عایقی و درجه حفاظت IP، تأثیر مستقیم بر عملکرد، دوام و هزینه‌های بلندمدت الکتروموتور شما دارند. اگر در فرآیند تحلیل کاتالوگ‌ها و انتخاب مدل مناسب برای کاربرد خاص خود نیاز به مشاوره فنی دقیق‌تری دارید، کارشناسان ما در «آرکا موتورز» آماده پاسخگویی و ارائه راهنمایی‌های تخصصی به شما هستند.

سوالات متداول

بالاخره کدام برند بهتر است، الکتروژن یا موتوژن؟

هر دو شرکت الکتروژن و موتوژن تولیدکنندگان معتبری هستند و محصولات باکیفیتی بر اساس استانداردهای جهانی ارائه می‌دهند. انتخاب بهینه، فراتر از نام برند و وابسته به تطابق دقیق مشخصات فنی یک مدل خاص با نیازهای کاربردی شماست. پاسخ قطعی در کاتالوگ فنی محصول نهفته است. بنابراین، به جای مقایسه کلی برندها، توصیه می‌شود کاتالوگ مدل‌های هم‌رده از هر دو شرکت را تحلیل کرده و موتوری را انتخاب کنید که پارامترهای فنی آن (مانند راندمان، گشتاور و کلاس عایقی) بهترین هماهنگی را با دستگاه شما داشته باشد.

برای تعویض یک موتور قدیمی، چگونه مطمئن شوم موتور جدید از نظر ابعادی مناسب است؟

مهم‌ترین پارامتر برای اطمینان از تطابق ابعاد، «فریم سایز» (Frame Size) موتور است. فریم سایز یک استاندارد جهانی (IEC) است که ابعاد کلیدی نصب مانند فاصله بین سوراخ پایه‌ها، قطر شفت و ارتفاع مرکز شفت از زمین را مشخص می‌کند. برای تعویض آسان، کافی است فریم سایز موتور قدیمی خود را پیدا کرده و در کاتالوگ‌های فنی به دنبال موتوری با همان فریم سایز بگردید. این کار فرآیند نصب را بسیار ساده و کم‌هزینه می‌کند.

برای کاربردی مثل کمپرسور که در لحظه شروع به کار به قدرت زیادی نیاز دارد، کدام پارامتر در کاتالوگ اهمیت بیشتری دارد؟

برای کاربردهایی که با بار سنگین راه‌اندازی می‌شوند (مانند کمپرسورها، بالابرها یا سنگ‌شکن‌ها)، مهم‌ترین پارامتر «نسبت گشتاور راه‌اندازی به گشتاور نامی» (Ts/Tn) است. این عدد در کاتالوگ‌های فنی هر دو برند ارائه می‌شود. موتوری که این نسبت در آن بالاتر باشد، قدرت بیشتری برای غلبه بر اینرسی اولیه دارد و انتخاب مناسب‌تری برای چنین کاربردهایی محسوب می‌شود.

چگونه می‌توانم با تحلیل کاتالوگ، موتوری را انتخاب کنم که در بلندمدت هزینه برق کمتری داشته باشد؟

برای کاهش هزینه‌های عملیاتی و مصرف برق، باید به پارامتر «کلاس راندمان» (Efficiency Class) که با کدهای IE (مانند IE2 یا IE3) مشخص می‌شود، توجه کنید. راندمان بالاتر به این معناست که درصد بیشتری از انرژی الکتریکی به کار مفید مکانیکی تبدیل می‌شود. هنگام مقایسه دو موتور با توان یکسان، مدلی که کلاس راندمان بالاتری (مثلاً IE3) دارد، در طول عمر خود برق کمتری مصرف کرده و انتخاب اقتصادی‌تری خواهد بود.
