راهنمای جامع تست و عیب یابی خازن در الکتروموتور تک فاز موتوژن

راهنمای فنی تست و عیب‌یابی خازن استارت و دائم کار موتور تک فاز موتوژن. روش‌های عملی با مولتی‌متر و علائم کلیدی خرابی برای تکنسین‌ها.

نقش حیاتی خازن در الکتروموتورهای تک فاز موتوژن

الکتروموتورهای تک فاز موتوژن، به ویژه در کاربردهای خانگی و صنعتی سبک، برای راه‌اندازی و عملکرد بهینه به قطعه‌ای کلیدی به نام خازن متکی هستند. خازن در این موتورها وظیفه ایجاد یک اختلاف فاز الکتریکی بین سیم‌پیچ اصلی (دائم کار) و سیم‌پیچ کمکی (راه‌انداز) را بر عهده دارد. این اختلاف فاز، یک میدان مغناطیسی دوار ایجاد می‌کند که برای غلبه بر اینرسی اولیه روتور و شروع حرکت آن ضروری است. بدون خازن سالم، موتور یا اصلاً راه‌اندازی نمی‌شود یا با توان و گشتاور بسیار پایینی کار خواهد کرد.

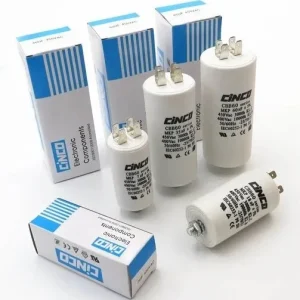

در الکتروموتورهای موتوژن دو نوع اصلی خازن به کار می‌رود:

• خازن راه‌انداز (Start Capacitor): این خازن با ظرفیت بالا (میکروفاراد بالا) طراحی شده و تنها برای چند ثانیه در مدار قرار می‌گیرد تا گشتاور راه‌اندازی قدرتمندی ایجاد کند. پس از رسیدن موتور به دور نامی، یک کلید گریز از مرکز آن را از مدار خارج می‌کند.
• خازن دائم کار (Run Capacitor): این خازن ظرفیت کمتری دارد اما برای کار دائم در مدار طراحی شده است. وظیفه آن بهینه‌سازی راندمان، بهبود ضریب توان و تضمین عملکرد نرم و پایدار موتور در حین کار است. برای درک عمیق‌تر تفاوت‌های فنی این دو، مطالعه مقاله مقایسه فنی موتور کولر PSC (خازن دائم) و خازن راه انداز را پیشنهاد می‌کنیم.

علائم کلیدی خرابی خازن در موتور موتوژن: چه زمانی باید به خازن شک کرد؟

خرابی خازن یکی از شایع‌ترین دلایل عملکرد نادرست الکتروموتورهای تک فاز است. قبل از انجام هرگونه تست خازن موتوژن، آشنایی با علائم خرابی آن ضروری است. اگر با هر یک از موارد زیر مواجه شدید، خازن اولین مظنون است:

• موتور روشن نمی‌شود اما صدای هوم (Humming) می‌دهد: این شایع‌ترین علامت خرابی خازن راه‌انداز است. موتور تلاش می‌کند بچرخد اما گشتاور لازم برای شروع حرکت را ندارد.
• موتور به آرامی راه‌اندازی می‌شود: اگر موتور برای رسیدن به سرعت نامی خود به زمان زیادی نیاز دارد، ممکن است خازن راه‌انداز ضعیف شده باشد.
• موتور با توان کم کار می‌کند و زود داغ می‌شود: این مشکل معمولاً به خرابی یا افت ظرفیت خازن دائم کار مربوط می‌شود. موتور راندمان خود را از دست داده و برای جبران، جریان بیشتری می‌کشد که منجر به گرمای بیش از حد می‌شود. اطلاعات تکمیلی در این زمینه را می‌توانید در مقاله تحلیل فنی ۷ علت اصلی داغ شدن الکتروموتور موتوژن مطالعه کنید.
• افزایش صدای غیرعادی موتور: عملکرد نامتعادل ناشی از خازن معیوب می‌تواند باعث لرزش و صدای غیرعادی در الکتروموتور شود.
• قطع شدن موتور توسط کلید حرارتی (بیمتال): افزایش جریان به دلیل خرابی خازن، باعث فعال شدن سیستم‌های حفاظتی مانند کلید حرارتی می‌شود.

آماده‌سازی برای تست خازن موتوژن: ایمنی در اولویت است

قبل از لمس یا تست هر خازنی، رعایت نکات ایمنی زیر حیاتی است. خازن‌ها می‌توانند حتی پس از قطع برق، شارژ الکتریکی خطرناکی را در خود ذخیره کنند.

• قطع کامل برق: اطمینان حاصل کنید که الکتروموتور به طور کامل از منبع تغذیه جدا شده است.
• تخلیه کامل خازن: این مهم‌ترین گام است. با استفاده از یک پیچ‌گوشتی با دسته عایق، دو ترمینال خازن را به مدت چند ثانیه به یکدیگر متصل کنید. این کار باعث ایجاد یک اتصال کوتاه امن و تخلیه هرگونه شارژ باقی‌مانده می‌شود. ممکن است در این لحظه یک جرقه کوچک مشاهده کنید که طبیعی است.
• جداسازی خازن از مدار: سیم‌های متصل به ترمینال‌های خازن را با دقت جدا کنید. بهتر است قبل از جدا کردن، از محل اتصال سیم‌ها عکس بگیرید تا هنگام نصب مجدد دچار مشکل نشوید.

راهنمای گام به گام تست خازن موتوژن

پس از رعایت کامل نکات ایمنی، می‌توانید با استفاده از روش‌های زیر سلامت خازن را بررسی کنید.

روش اول: تست ظاهری (بازرسی چشمی)

اولین و ساده‌ترین قدم، بازرسی چشمی خازن است. به دنبال هر یک از علائم زیر باشید:

• تورم یا بادکردگی بدنه خازن: هرگونه تغییر شکل در بدنه استوانه‌ای یا مکعبی خازن، نشانه قطعی خرابی داخلی است.
• نشت روغن یا الکترولیت: وجود هرگونه ماده روغنی یا پودری در اطراف ترمینال‌ها یا بدنه، نشان‌دهنده از بین رفتن عایق‌بندی داخلی و خرابی خازن است.
• ترک یا شکستگی در بدنه: آسیب‌های فیزیکی می‌توانند به ساختار داخلی خازن صدمه زده و آن را از کار بیندازند.

نتیجه: در صورت مشاهده هر یک از این موارد، خازن قطعاً خراب است و باید بدون نیاز به تست الکتریکی تعویض شود.

روش دوم: تست با مولتی‌متر دیجیتال (روش دقیق و پیشنهادی)

استفاده از مولتی‌متر دیجیتال دقیق‌ترین روش برای تست خازن موتوژن است. این تست به دو صورت قابل انجام است:

۱. تست با حالت مقاومت (اهم‌متر)

این روش وجود قطعی یا اتصال کوتاه در خازن را بررسی می‌کند.

1. مولتی‌متر را روی حالت اندازه‌گیری مقاومت (Ω) با رنج بالا (مثلاً ۲۰۰ کیلو اهم) تنظیم کنید.
2. پراب‌های مولتی‌متر را به دو ترمینال خازن تخلیه شده متصل کنید.
3. رفتار مورد انتظار: در یک خازن سالم، عدد مقاومت به سرعت از یک مقدار کم شروع شده و به تدریج افزایش می‌یابد تا به بی‌نهایت (OL یا ۱) برسد. این نشان می‌دهد که خازن توسط ولتاژ کوچک باتری مولتی‌متر در حال شارژ شدن است.

نتیجه نمایشگر مولتی‌متر	تفسیر فنی	وضعیت خازن
مقاومت به تدریج افزایش یافته و به OL می‌رسد.	خازن در حال شارژ شدن است و اتصال باز ندارد.	احتمالاً سالم است (نشان‌دهنده ظرفیت صحیح نیست).
مقاومت بلافاصله نزدیک به صفر باقی می‌ماند.	اتصال کوتاه داخلی در خازن وجود دارد.	خراب است.
مقاومت بلافاصله به OL (بی‌نهایت) می‌رود.	مدار داخلی خازن قطع شده است.	خراب است.

۲. تست با حالت خازن‌سنج (Capacitance Meter)

این دقیق‌ترین روش برای ارزیابی سلامت خازن است، زیرا ظرفیت واقعی آن را اندازه‌گیری می‌کند.

1. اگر مولتی‌متر شما حالت اندازه‌گیری ظرفیت خازن (با نماد µF، nF یا F) را دارد، آن را انتخاب کنید.
2. پراب‌ها را به ترمینال‌های خازن تخلیه شده متصل کنید.
3. چند ثانیه صبر کنید تا مولتی‌متر عدد ثابتی را نشان دهد.

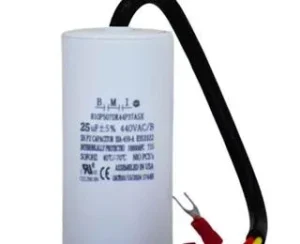

4. عدد نمایش داده شده را با مقدار ظرفیت حک شده روی بدنه خازن مقایسه کنید. (برای مثال ۲۵µF)

نتیجه‌گیری: یک خازن سالم باید ظرفیتی نزدیک به مقدار نامی خود (معمولاً با تلرانس ۵%± یا ۱۰%±) داشته باشد. اگر ظرفیت اندازه‌گیری شده به طور قابل توجهی کمتر از مقدار نامی باشد، خازن ضعیف شده و باید تعویض گردد.

انتخاب خازن جایگزین برای موتور موتوژن

پس از اطمینان از خرابی خازن، برای انتخاب جایگزین مناسب به دو پارامتر کلیدی روی بدنه خازن قبلی توجه کنید:

• ظرفیت (Capacitance): این مقدار بر حسب میکروفاراد (µF) مشخص شده و باید دقیقاً مشابه خازن اصلی باشد. تغییر این مقدار می‌تواند گشتاور راه‌اندازی و عملکرد موتور را به شدت تحت تأثیر قرار دهد.
• ولتاژ نامی (Voltage Rating): این مقدار بر حسب ولت (VAC) مشخص شده و باید مساوی یا بیشتر از ولتاژ خازن اصلی باشد. استفاده از خازن با ولتاژ پایین‌تر بسیار خطرناک است و منجر به ترکیدن آن می‌شود.

برای اطمینان از تطابق کامل قطعات، توصیه می‌شود مشخصات فنی دقیق موتور خود را از طریق راهنمای پلاک خوانی الکتروموتور موتوژن استخراج کرده و قطعه یدکی اصلی یا معادل باکیفیت را تهیه نمایید.

سوالات متداول

از کجا بفهمم که مشکل موتورم از خازن است؟ شایع‌ترین علائم خرابی خازن چیست؟

خرابی خازن یکی از دلایل اصلی عملکرد نادرست الکتروموتورهای تک فاز است. اگر موتور شما روشن نمی‌شود اما صدای هوم (Humming) می‌دهد، این شایع‌ترین علامت خرابی خازن راه‌انداز است. علائم دیگر شامل راه‌اندازی بسیار آهسته، کار کردن موتور با توان کم و داغ شدن بیش از حد (مربوط به خازن دائم کار)، افزایش صدای غیرعادی و قطع شدن مکرر موتور توسط کلید حرارتی (بیمتال) می‌باشند. همچنین، هرگونه تورم، بادکردگی یا نشت مایع از بدنه خازن نشانه قطعی خرابی آن است.

برای انتخاب خازن جایگزین برای موتور موتوژن، چه مشخصاتی اهمیت دارد؟ آیا می‌توانم از خازنی با ولتاژ بالاتر استفاده کنم؟

هنگام انتخاب خازن جدید، دو پارامتر کلیدی روی بدنه خازن قبلی باید مورد توجه قرار گیرد. اولین پارامتر، ظرفیت (Capacitance) است که با واحد میکروفاراد (µF) مشخص می‌شود و باید دقیقاً مشابه خازن اصلی باشد. انتخاب ظرفیت متفاوت عملکرد و گشتاور موتور را مختل می‌کند. پارامتر دوم، ولتاژ نامی (Voltage Rating) است که با واحد ولت (VAC) مشخص شده و باید مساوی یا بیشتر از ولتاژ خازن اصلی باشد. استفاده از خازن با ولتاژ بالاتر مشکلی ایجاد نمی‌کند و ایمن است، اما هرگز نباید از خازن با ولتاژ پایین‌تر استفاده کرد.

چگونه می‌توانم با یک مولتی‌متر دیجیتال ساده، خازن موتور را تست کنم؟

ابتدا باید با رعایت کامل نکات ایمنی، برق را قطع کرده و با استفاده از یک پیچ‌گوشتی دسته عایق، دو ترمینال خازن را به هم متصل کنید تا شارژ آن کاملاً تخلیه شود. سپس مولتی‌متر را روی حالت مقاومت (اهم Ω) با رنج بالا تنظیم کنید و پراب‌ها را به دو سر خازن بزنید. در یک خازن سالم، عدد مقاومت به سرعت از مقدار کم شروع شده و به تدریج افزایش می‌یابد تا به بی‌نهایت (OL) برسد. اگر مقاومت نزدیک به صفر باقی بماند (اتصال کوتاه) یا بلافاصله به بی‌نهایت برود (مدار باز)، خازن خراب است و باید تعویض شود.
