راهنمای فنی انتخاب الکتروموتور موتوژن برای گیربکس صنعتی: پارامترهای کلیدی و محاسبات

راهنمای کامل فنی برای انتخاب الکتروموتور موتوژن مناسب گیربکس صنعتی. با پارامترهای کلیدی، فرمول‌های محاسباتی و نکات تخصصی، بهترین انتخاب را انجام دهید.

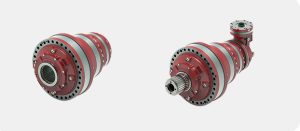

چرا انتخاب الکتروموتور موتوژن برای گیربکس صنعتی یک تصمیم فنی حیاتی است؟

در شرکت آرکا موتورز، ما معتقدیم که قلب تپنده هر سیستم انتقال قدرت صنعتی، هماهنگی دقیق بین الکتروموتور و گیربکس است. انتخاب الکتروموتور موتوژن برای کوپل شدن با گیربکس، فراتر از یک خرید ساده و یک فرآیند مهندسی است که مستقیماً بر راندمان، طول عمر تجهیزات و هزینه‌های عملیاتی شما تأثیر می‌گذارد. یک انتخاب نادرست می‌تواند منجر به استهلاک زودرس، توقف خط تولید و مصرف انرژی مازاد شود. الکتروموتورهای موتوژن به دلیل کیفیت ساخت بالا، انطباق کامل با استانداردهای بین‌المللی (IEC) و دسترسی گسترده به اطلاعات فنی، گزینه‌ای ایده‌آل برای این کاربرد حساس هستند.

این راهنما به شما به عنوان یک مهندس یا تکنسین فنی کمک می‌کند تا با درک عمیق پارامترهای کلیدی، بهترین الکتروموتور موتوژن را برای گیربکس صنعتی خود انتخاب کنید.

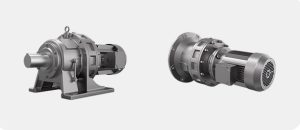

پارامترهای فنی کلیدی در انتخاب الکتروموتور موتوژن برای گیربکس

برای اطمینان از عملکرد بهینه سیستم، باید مجموعه‌ای از پارامترهای فنی را به دقت بررسی و محاسبه کنید. در ادامه، هر یک از این موارد را به تفصیل تحلیل می‌کنیم.

۱. محاسبه توان (Power – kW/HP) مورد نیاز بر اساس گشتاور بار

اولین و مهم‌ترین گام، تعیین توان واقعی مورد نیاز برای به حرکت درآوردن بار متصل به شفت خروجی گیربکس است. توان موتور مستقیماً از گشتاور (Torque) و سرعت (RPM) مورد نیاز بار محاسبه می‌شود.

• گشتاور (T): نیروی گردشی که برای غلبه بر مقاومت بار لازم است (واحد: نیوتن‌متر – Nm).
• سرعت (n): سرعت چرخشی مورد نیاز در خروجی گیربکس (واحد: دور بر دقیقه – RPM).

فرمول اصلی برای محاسبه توان خروجی (P) به کیلووات (kW) به شرح زیر است:

P (kW) = [T (Nm) * n (RPM)] / 9550

نکته فنی مهم: ضریب کار (Service Factor – S.F)
پس از محاسبه توان اولیه، باید ضریب کار را در نظر بگیرید. این ضریب، یک حاشیه اطمینان برای مقابله با شرایطی مانند بارهای ضربه‌ای (Shock Loads)، ساعات کار طولانی (بیش از ۸ ساعت در روز) و راه‌اندازی‌های مکرر است. برای گیربکس‌های صنعتی، این ضریب معمولاً بین ۱.۲۵ تا ۲ متغیر است. توان نهایی موتور باید به صورت زیر محاسبه شود:

توان نهایی موتور = توان محاسبه شده * ضریب کار (S.F)

پس از محاسبه توان نهایی، نزدیک‌ترین توان استاندارد بالاتر را از کاتالوگ الکتروموتورهای موتوژن انتخاب کنید.

۲. سرعت خروجی (RPM) و هماهنگی با نسبت تبدیل گیربکس

الکتروموتورهای سه‌فاز موتوژن معمولاً در سرعت‌های سینکرون ۳۰۰۰، ۱۵۰۰، ۱۰۰۰ و ۷۵۰ دور بر دقیقه (به ترتیب ۲، ۴، ۶ و ۸ پل) تولید می‌شوند. شما باید سرعت موتور ورودی به گیربکس را بر اساس سرعت مورد نیاز در خروجی و نسبت تبدیل گیربکس (i) انتخاب کنید.

سرعت خروجی گیربکس = سرعت ورودی موتور / نسبت تبدیل (i)

برای مثال، اگر به سرعت خروجی حدود ۹۰ RPM نیاز دارید و از یک موتور ۱۵۰۰ RPM (۴ پل) استفاده می‌کنید، به گیربکسی با نسبت تبدیل تقریبی ۱:۱۶.۷ نیاز خواهید داشت. انتخاب هماهنگ این دو پارامتر از اتلاف انرژی و اعمال فشار مکانیکی غیرضروری به سیستم جلوگیری می‌کند.

۳. فریم سایز (Frame Size) و استاندارد ابعادی

فریم سایز، استاندارد ابعادی الکتروموتور است که شامل قطر شفت، ابعاد پایه (برای نصب افقی) و مشخصات فلنج (برای نصب عمودی) می‌شود. عدم تطابق فریم سایز موتور با دهانه ورودی گیربکس، یکی از بزرگترین چالش‌های مونتاژ است. الکتروموتورهای موتوژن بر اساس استاندارد IEC ساخته می‌شوند که این امر تطبیق آن‌ها با گیربکس‌های استاندارد را بسیار ساده می‌کند.

برای یافتن فریم سایز متناسب با توان و سرعت مورد نظر خود، می‌توانید به مرجع فنی: جدول کامل توان، سرعت و فریم سایز الکتروموتور موتوژن مراجعه کنید. این جدول به شما کمک می‌کند تا پیش از خرید، از تطابق کامل ابعاد اطمینان حاصل نمایید.

۴. شرایط محیطی و درجه حفاظت (IP Rating)

محیطی که سیستم شما در آن کار می‌کند، نقش مستقیمی در انتخاب الکتروموتور موتوژن دارد. درجه حفاظت یا IP Rating، میزان مقاومت پوسته موتور در برابر نفوذ گرد و غبار و آب را مشخص می‌کند.

• IP55: استاندارد رایج برای اکثر موتورهای صنعتی موتوژن است که حفاظت کامل در برابر گرد و غبار و پاشش آب از هر جهت را فراهم می‌کند. این گزینه برای کارگاه‌های عمومی، خطوط مونتاژ و محیط‌های مشابه مناسب است.
• IP56/IP66: برای محیط‌های با رطوبت بالا یا شستشوی مستقیم با واترجت (مانند صنایع غذایی یا سیمان) مورد نیاز است.

انتخاب IP Rating صحیح، از بروز اتصال کوتاه و خرابی‌های ناشی از نفوذ آلاینده‌ها جلوگیری می‌کند. برای اطلاعات بیشتر، راهنمای ما در مورد انتخاب درجه حفاظت IP برای الکتروموتورهای صنعتی را مطالعه فرمایید.

محاسبات کاربردی: یک مثال عملی

فرض کنید برای یک نوار نقاله صنعتی به گشتاوری معادل ۱۲۰ نیوتن‌متر در سرعت خروجی ۱۰۰ دور بر دقیقه نیاز داریم. این سیستم روزانه ۱۰ ساعت کار می‌کند و با بارهای نسبتاً یکنواخت مواجه است. بیایید مراحل انتخاب الکتروموتور موتوژن را طی کنیم:

1. محاسبه توان اولیه:
   P (kW) = (120 * 100) / 9550 = 1.25 kW
2. اعمال ضریب کار (S.F):
   با توجه به ۱۰ ساعت کار روزانه، ضریب کار ۱.۴ را انتخاب می‌کنیم.
   توان نهایی = 1.۲۵ * ۱.۴ = 1.۷۵ kW
3. انتخاب توان استاندارد موتور:
   نزدیک‌ترین توان استاندارد بالاتر، ۲.۲ کیلووات (۳ اسب بخار) است.
4. انتخاب سرعت موتور:
   یک موتور ۴ پل با سرعت نامی حدود ۱۴۵۰ RPM گزینه مناسبی است. بنابراین، نسبت تبدیل گیربکس مورد نیاز خواهد بود:
   i = 1450 / 100 = 14.5
   پس به گیربکسی با نسبت تبدیل ۱:۱۵ نیاز داریم.
5. تعیین فریم سایز:
   با مراجعه به کاتالوگ موتوژن، یک موتور ۲.۲ کیلووات ۴ پل، دارای فریم سایز 90L است. اکنون می‌توانیم گیربکسی با فلنج ورودی متناسب با این فریم سایز انتخاب کنیم.

نکات تکمیلی و اشتباهات رایج در انتخاب

• توان کمتر از حد (Under-sizing): انتخاب موتور با توان کمتر از نیاز واقعی، منجر به داغ شدن بیش از حد، کاهش عمر سیم‌پیچ و در نهایت سوختن موتور می‌شود. برای آشنایی با دلایل این پدیده، مقاله تحلیل فنی ۷ علت اصلی داغ شدن الکتروموتور موتوژن را مطالعه کنید.
• توان بیش از حد (Over-sizing): انتخاب موتوری بسیار قوی‌تر از نیاز، علاوه بر هزینه اولیه بالاتر، باعث کاهش راندمان کاری و افزایش مصرف برق می‌شود.
• نادیده گرفتن گشتاور راه‌اندازی: برای بارهایی با اینرسی بالا (مانند میکسرها یا بالابرها)، گشتاور راه‌اندازی موتور باید به طور ویژه بررسی شود. اطلاعات دقیق در این زمینه در کاتالوگ و پلاک موتور ذکر شده است. برای اطلاعات بیشتر به راهنمای پلاک خوانی الکتروموتور موتوژن مراجعه کنید.
• عدم توجه به نحوه نصب: اطمینان حاصل کنید که موتور انتخابی (پایه‌دار، فلنج‌دار یا هر دو) با نحوه نصب گیربکس شما سازگار است.

جمع‌بندی: مشاوره فنی، کلید انتخاب بهینه

همانطور که مشاهده کردید، انتخاب الکتروموتور موتوژن برای کوپل با گیربکس صنعتی یک فرآیند دقیق و چندوجهی است. در حالی که این راهنما اصول فنی را پوشش می‌دهد، هر کاربرد صنعتی دارای جزئیات و چالش‌های منحصر به فرد خود است. کارشناسان فنی در آرکا موتورز آماده‌اند تا با تحلیل دقیق نیازهای شما، از محاسبات اولیه تا انتخاب نهایی محصول، شما را همراهی کنند تا بهترین و بهینه‌ترین سیستم انتقال قدرت را برای کسب‌وکار خود تجهیز کنید.

سوالات متداول

چگونه توان مناسب الکتروموتور موتوژن را برای گیربکسم محاسبه کنم و ضریب کار (Service Factor) چه نقشی دارد؟

برای محاسبه توان اولیه موتور به کیلووات (kW)، از فرمول `P (kW) = [گشتاور (Nm) * سرعت خروجی (RPM)] / 9550` استفاده کنید. اما این توان به تنهایی کافی نیست. شما باید این عدد را در «ضریب کار» (S.F) که معمولاً بین ۱.۲۵ تا ۲ است، ضرب کنید. ضریب کار یک حاشیه اطمینان برای مقابله با بارهای ناگهانی، ساعات کار طولانی و راه‌اندازی‌های مکرر است. توان نهایی به دست آمده را به سمت نزدیک‌ترین توان استاندارد بالاتر از کاتالوگ موتوژن گرد کنید تا از عملکرد پایدار و عمر طولانی موتور اطمینان حاصل شود.

از کجا بدانم فریم سایز یک الکتروموتور موتوژن با گیربکس من سازگار است؟

فریم سایز یک استاندارد ابعادی (مطابق با IEC) است که مشخصات فیزیکی موتور مانند قطر شفت، ابعاد پایه و مشخصات فلنج را تعیین می‌کند. برای اطمینان از سازگاری، باید فریم سایز موتور انتخابی شما با دهانه ورودی گیربکس مطابقت داشته باشد. شما می‌توانید پس از محاسبه توان و سرعت مورد نیاز، با مراجعه به جداول فنی موتوژن (که در وب‌سایت آرکا موتورز موجود است)، فریم سایز متناظر با آن موتور را پیدا کرده و آن را با مشخصات فنی گیربکس خود مقایسه کنید.

در محیط‌های مرطوب یا پر از گرد و غبار، کدام مدل الکتروموتور موتوژن را باید انتخاب کنم؟

در این شرایط، باید به درجه حفاظت (IP Rating) موتور توجه کنید. الکتروموتورهای استاندارد موتوژن معمولاً دارای IP55 هستند که برای حفاظت در برابر گرد و غبار و پاشش آب مناسب است. اما برای محیط‌هایی با رطوبت بالا، شستشوی مستقیم با آب پرفشار (مانند صنایع غذایی) یا وجود گرد و غبار شدید (مانند کارخانجات سیمان)، باید مدل‌هایی با درجه حفاظت بالاتر مانند IP56 یا IP66 را انتخاب کنید تا از نفوذ آلاینده‌ها و بروز اتصال کوتاه جلوگیری شود.

اگر موتوری با توان کمی بیشتر یا کمتر از نیاز واقعی انتخاب کنم، چه مشکلاتی به وجود می‌آید؟

هر دو انتخاب اشتباه هستند. انتخاب موتور با توان کمتر از حد نیاز (Under-sizing) باعث داغ شدن بیش از حد، استهلاک سریع سیم‌پیچ و در نهایت سوختن موتور می‌شود. از طرف دیگر، انتخاب موتور با توان بسیار بیشتر از نیاز (Over-sizing) علاوه بر هزینه اولیه بالاتر، باعث کاهش راندمان کاری سیستم و افزایش چشمگیر مصرف برق می‌شود، زیرا موتور در نقطه بهینه خود کار نخواهد کرد.
