چرا انتخاب اینورتر مناسب برای الکتروموتور موتوژن یک تصمیم فنی کلیدی است؟

به‌عنوان مهندس فنی در «آرکا موتورز»، بارها با مشتریانی مواجه شده‌ام که با وجود خرید بهترین الکتروموتور موتوژن، به دلیل انتخاب نادرست اینورتر (درایو فرکانس متغیر – VFD)، با مشکلاتی نظیر کاهش راندمان، داغ شدن بیش از حد موتور و حتی آسیب‌های جدی به سیم‌پیچ مواجه شده‌اند. اینورتر صرفاً یک دستگاه برای کنترل سرعت نیست؛ بلکه مغز متفکر سیستم حرکتی شماست که وظیفه حفاظت، بهینه‌سازی مصرف انرژی و کنترل دقیق فرآیند را بر عهده دارد. انتخاب صحیح اینورتر تضمین می‌کند که شما از تمام ظرفیت و کیفیت بالای موتور موتوژن خود بهره‌مند شوید.

در این راهنمای فنی، ما پارامترهای اساسی و نکات کلیدی برای انتخاب اینورتر موتوژن را به صورت دقیق و کاربردی بررسی می‌کنیم تا بتوانید با اطمینان کامل، بهترین گزینه را برای کاربرد صنعتی یا خانگی خود انتخاب کنید.

گام اول: تطبیق پارامترهای الکتریکی پایه موتور و اینورتر

اولین و حیاتی‌ترین قدم، بررسی مشخصات فنی درج شده روی پلاک الکتروموتور است. نادیده گرفتن این اطلاعات، ریشه بسیاری از انتخاب‌های اشتباه است. برای اطلاعات کامل‌تر در این زمینه، می‌توانید به راهنمای جامع پلاک خوانی الکتروموتور موتوژن مراجعه کنید.

۱. توان (KW) و جریان نامی (A)

یک تصور غلط رایج این است که توان نامی (کیلووات یا اسب بخار) تنها معیار انتخاب است. در حالی که مهم‌ترین پارامتر، جریان نامی موتور است.

• قانون کلیدی: جریان خروجی دائم اینورتر باید بزرگتر یا مساوی با جریان نامی الکتروموتور موتوژن (مقدار Full Load Amps یا FLA روی پلاک) باشد.
• چرا جریان مهم‌تر است؟ اینورتر موتور را بر اساس جریان آن کنترل و محافظت می‌کند. اگر جریان اینورتر کمتر از نیاز موتور باشد، در زیر بار کامل، اینورتر دچار خطای اضافه‌بار (Overload) شده و سیستم را متوقف می‌کند.

۲. ولتاژ ورودی و خروجی

اینورترها بر اساس ولتاژ شبکه برق و نوع موتور دسته‌بندی می‌شوند. انتخاب اشتباه در این بخش می‌تواند منجر به سوختن فوری اینورتر یا موتور شود.

• اینورتر تک‌فاز به سه‌فاز: این مدل‌ها برق ورودی ۲۲۰ ولت تک‌فاز را دریافت کرده و خروجی ۲۲۰ ولت سه‌فاز برای راه‌اندازی موتورهای سه‌فاز موتوژن فراهم می‌کنند. این گزینه برای کارگاه‌ها و کاربردهایی که دسترسی به برق سه‌فاز ندارند، ایده‌آل است. برای اطلاعات بیشتر، مقاله تخصصی ما در مورد راه‌اندازی موتور سه‌فاز با برق تک‌فاز را مطالعه فرمایید.
• اینورتر سه‌فاز به سه‌فاز: این مدل‌ها برق ورودی ۳۸۰ ولت سه‌فاز را به خروجی ۳۸۰ ولت سه‌فاز تبدیل می‌کنند و استاندارد رایج در صنعت هستند.

نکته فنی مهم: هنگام استفاده از اینورتر تک‌فاز به سه‌فاز، حتماً سربندی موتور موتوژن خود را به حالت مثلث (۲۲۰V) تغییر دهید.

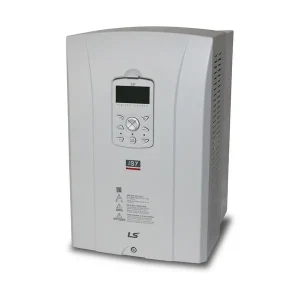

گام دوم: تحلیل نوع کاربری و انتخاب مد کنترلی مناسب

پس از تطبیق پارامترهای پایه، نوبت به انتخاب اینورتر بر اساس نیاز فرآیند شما می‌رسد. نوع بار مکانیکی متصل به موتور، تعیین‌کننده مد کنترلی مورد نیاز شماست.

۱. کاربری‌های سبک (گشتاور متغیر): پمپ و فن

در کاربردهایی مانند فن‌های تهویه، پمپ‌های سانتریفیوژ و بلوئرها، گشتاور مورد نیاز با افزایش سرعت به صورت نمایی بالا می‌رود. برای این مصارف، یک اینورتر با مد کنترلی V/F (اسکالر) کافی و اقتصادی است.

• ویژگی‌ها: کنترل ساده، قیمت مناسب، راه‌اندازی آسان.
• انتخاب: اینورترهای رده کاربری عمومی یا پمپ و فن (Pump/Fan Duty).

۲. کاربری‌های سنگین (گشتاور ثابت): نوار نقاله، میکسر، اکسترودر

در این کاربردها، موتور باید گشتاور بالایی را حتی در سرعت‌های پایین تولید کند (مثلاً برای شروع حرکت یک نوار نقاله سنگین). در این شرایط، مد کنترلی V/F پاسخگو نیست و باید از اینورتر با مد کنترل برداری (Vector Control) استفاده کرد.

• ویژگی‌ها: کنترل دقیق گشتاور و سرعت، پاسخ دینامیکی بالا، عملکرد پایدار در سرعت‌های پایین.
• انتخاب: اینورترهای رده سنگین‌کار (Heavy Duty) با قابلیت Sensorless Vector Control (SVC).

برای درک بهتر تفاوت عملکرد برندهای مختلف با اینورتر، مقاله مقایسه فنی الکتروژن و موتوژن برای کار با اینورتر می‌تواند دید جامعی به شما بدهد.



گام سوم: پارامترهای تکمیلی و حفاظتی

برای یک انتخاب مهندسی و دقیق، پارامترهای زیر را نیز در نظر بگیرید تا طول عمر سیستم خود را به حداکثر برسانید.

۱. قابلیت تحمل اضافه‌بار (Overload Capacity)

اینورترها دارای دو سطح تحمل اضافه‌بار هستند:

• Normal Duty (ND): مناسب کاربری سبک. معمولاً تحمل ۱۲۰% جریان نامی برای ۶۰ ثانیه.
• Heavy Duty (HD): مناسب کاربری سنگین. معمولاً تحمل ۱۵۰% جریان نامی برای ۶۰ ثانیه و حتی ۲۰۰% برای چند ثانیه.

توصیه فنی آرکا موتورز: حتی برای کاربری‌های سبک، اگر احتمال شوک‌های لحظه‌ای یا گیر کردن سیستم وجود دارد، انتخاب اینورتر با قابلیت HD، حفاظت بهتری را فراهم می‌کند.

۲. درجه حفاظت (IP Rating)

این پارامتر مقاومت بدنه اینورتر در برابر نفوذ گرد و غبار و رطوبت را مشخص می‌کند. برای محیط‌های صنعتی با آلودگی بالا یا رطوبت، انتخاب اینورتر با IP بالاتر (مانند IP54 یا IP65) ضروری است. برای آشنایی کامل با این استاندارد، به راهنمای کامل انتخاب درجه حفاظت IP برای الکتروموتورهای صنعتی مراجعه کنید.

۳. نیاز به ترمز دینامیکی (Dynamic Braking)

اگر بار شما دارای اینرسی بالایی است (مانند سانتریفیوژها یا بالابرها) و نیاز به توقف سریع دارد، موتور در زمان کاهش سرعت به حالت ژنراتوری می‌رود و ولتاژ به اینورتر بازمی‌گرداند. برای تخلیه این انرژی و جلوگیری از بروز خطا، اینورتر باید دارای واحد ترمز داخلی (Braking Unit) و قابلیت اتصال مقاومت ترمز باشد.

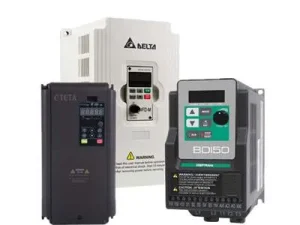

جمع‌بندی: چک‌لیست نهایی برای انتخاب اینورتر موتوژن

برای اطمینان از یک خرید موفق، این چک‌لیست را دنبال کنید:

1. جریان نامی موتور: جریان خروجی اینورتر باید ≥ جریان روی پلاک موتور باشد.
2. ولتاژ کاری: ورودی اینورتر (تک‌فاز یا سه‌فاز) را با برق شبکه و خروجی آن را با ولتاژ موتور تطبیق دهید.
3. نوع کاربری: برای پمپ و فن، اینورتر V/F (سبک‌کار) و برای نوار نقاله و میکسر، اینورتر Vector Control (سنگین‌کار) انتخاب کنید.
4. شرایط محیطی: درجه حفاظت IP را متناسب با گرد و غبار و رطوبت محیط انتخاب نمایید.
5. نیاز به توقف سریع: در صورت لزوم، اینورتر با قابلیت ترمز دینامیکی تهیه کنید.

به خاطر داشته باشید، انتخاب اینورتر موتوژن یک سرمایه‌گذاری برای افزایش کارایی، کاهش هزینه‌های انرژی و حفاظت از الکتروموتور ارزشمند شماست. اگر در هر مرحله از انتخاب نیاز به مشاوره فنی تخصصی داشتید، کارشناسان ما در آرکا موتورز آماده پاسخگویی و ارائه راهکار متناسب با نیاز دقیق شما هستند.

سوالات متداول

آیا می‌توانم اینورتر را فقط بر اساس توان (کیلووات) الکتروموتور موتوژن انتخاب کنم؟

خیر. اگرچه توان یک پارامتر مهم است، اما معیار اصلی و فنی برای انتخاب اینورتر، جریان نامی موتور (مقدار آمپر روی پلاک) است. جریان خروجی دائم اینورتر باید حتماً مساوی یا بیشتر از جریان نامی موتور باشد. اینورتر بر اساس جریان، موتور را کنترل و در برابر اضافه‌بار محافظت می‌کند. انتخاب اینورتر با جریان کمتر از نیاز موتور، باعث بروز خطای Overload و توقف سیستم زیر بار کامل خواهد شد.

من در کارگاه خود برق سه‌فاز ۳۸۰ ولت ندارم. آیا می‌توانم یک الکتروموتور سه‌فاز موتوژن را با برق تک‌فاز ۲۲۰ ولت راه‌اندازی کنم؟

بله، این کار کاملاً امکان‌پذیر است. شما باید از یک اینورتر با ورودی تک‌فاز و خروجی سه‌فاز (تک‌فاز به سه‌فاز) استفاده کنید. این اینورترها برق ۲۲۰ ولت تک‌فاز را به خروجی ۲۲۰ ولت سه‌فاز تبدیل می‌کنند. نکته فنی بسیار مهم این است که حتماً باید سربندی موتور موتوژن خود را از حالت ستاره (۳۸۰ ولت) به حالت مثلث (۲۲۰ ولت) تغییر دهید تا با ولتاژ خروجی اینورتر تطابق داشته باشد.

تفاوت اینورترهای سبک‌کار (مخصوص پمپ و فن) با سنگین‌کار چیست؟ آیا می‌توانم برای نوار نقاله از یک اینورتر ارزان‌ترِ مخصوص فن استفاده کنم؟

خیر، این کار توصیه نمی‌شود و باعث عملکرد نادرست سیستم می‌شود. اینورترهای سبک‌کار (Normal Duty) با مد کنترلی V/F برای کاربردهایی با گشتاور متغیر مانند پمپ و فن طراحی شده‌اند. اما نوار نقاله، میکسر یا اکسترودر کاربردهای سنگین‌کار (Heavy Duty) با نیاز به گشتاور ثابت هستند و باید بتوانند گشتاور بالا را حتی در سرعت‌های پایین تولید کنند. برای این مصارف، شما حتماً به یک اینورتر سنگین‌کار با مد کنترلی کنترل برداری (Vector Control) نیاز دارید تا کنترل دقیق گشتاور و عملکرد پایدار را تضمین کند.

برای متوقف کردن سریع یک بار سنگین مانند بالابر یا سانتریفیوژ به چه نوع اینورتری نیاز دارم؟

برای کاربردهایی با اینرسی بالا که نیاز به توقف سریع دارند، باید اینورتری را انتخاب کنید که دارای واحد ترمز داخلی (Braking Unit) باشد. هنگام توقف سریع، موتور به حالت ژنراتوری رفته و انرژی را به اینورتر بازمی‌گرداند که می‌تواند باعث خطای افزایش ولتاژ شود. واحد ترمز به شما اجازه می‌دهد یک مقاومت ترمز خارجی به اینورتر متصل کنید تا این انرژی اضافی را به صورت حرارت تخلیه کرده و توقف سریع و ایمن را ممکن سازد.
