راهنمای کامل تست و راه اندازی الکتروموتور سه فاز الکتروژن با اینورتر: پارامترهای کلیدی و نکات فنی

راهنمای فنی و گام به گام تست و راه اندازی الکتروموتور سه فاز الکتروژن با اینورتر. شامل تنظیم پارامترهای کلیدی، عیب‌یابی اولیه و نکات ایمنی برای تکنسین‌ها.

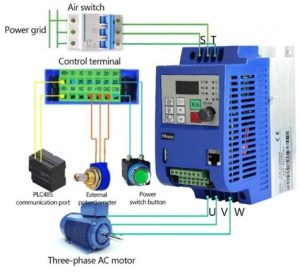

چرا راه‌اندازی الکتروموتور الکتروژن با اینورتر نیازمند دقت فنی است؟

به عنوان مهندس فنی در آرکا موتورز، بارها با مشتریانی مواجه شده‌ام که پس از خرید بهترین الکتروموتور سه فاز الکتروژن، به دلیل عدم تنظیم صحیح اینورتر (درایو فرکانس متغیر – VFD)، با مشکلاتی نظیر داغ شدن بیش از حد موتور، لرزش، صدای غیرعادی یا حتی عدم دستیابی به گشتاور مطلوب روبرو شده‌اند. راه اندازی موتور الکتروژن با اینورتر، فرآیندی فراتر از اتصال سه سیم خروجی درایو به موتور است. این فرآیند یک تطبیق دقیق بین مشخصات الکتریکی موتور و الگوریتم کنترلی اینورتر است که مستقیماً بر راندمان، طول عمر و ایمنی کل سیستم تأثیر می‌گذارد.

این راهنما به صورت یک چک لیست فنی و کاربردی طراحی شده تا شما را گام به گام در مسیر تست، تنظیم پارامترها و راه‌اندازی ایمن و بهینه الکتروموتور سه فاز الکتروژن همراهی کند.

مرحله اول: بازرسی‌های پیش از راه‌اندازی (چک لیست ایمنی و فنی)

قبل از اتصال برق به اینورتر، انجام بازرسی‌های اولیه برای جلوگیری از آسیب به تجهیزات و تضمین ایمنی ضروری است. این مرحله را هرگز نادیده نگیرید.

• بررسی اتصالات فیزیکی: از کوپلینگ صحیح موتور به بار (گیربکس، پمپ، فن و…) و تراز بودن کامل شفت اطمینان حاصل کنید. هرگونه عدم هم‌راستایی، فشار مضاعفی به بلبرینگ‌ها وارد کرده و موجب خرابی زودرس می‌شود.
• بازرسی اتصالات الکتریکی: سربندی موتور (ستاره یا مثلث) را مطابق با ولتاژ خروجی اینورتر و اطلاعات روی پلاک موتور بررسی کنید. از محکم بودن تمام اتصالات در ترمینال باکس موتور و پایانه‌های ورودی/خروجی اینورتر مطمئن شوید.
• تست مقاومت عایقی (Megger Test): به خصوص برای موتورهایی که برای مدتی انبار شده‌اند، تست مِگِر برای اطمینان از سلامت عایقی سیم‌پیچ‌ها حیاتی است. مقاومت عایقی پایین می‌تواند نشانه وجود رطوبت یا آسیب به سیم‌پیچ باشد و اتصال آن به اینورتر خطرناک است.

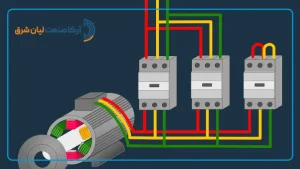

مرحله دوم: ورود پارامترهای اساسی موتور الکتروژن به اینورتر

این مرحله قلب فرآیند راه‌اندازی است. اینورتر برای کنترل دقیق موتور، نیاز به شناخت کامل مشخصات فنی آن دارد. این اطلاعات را می‌توانید به طور کامل از روی پلاک موتور استخراج کنید. برای درک بهتر تمامی اطلاعات، مطالعه راهنمای کامل نحوه پلاک خوانی الکتروموتور الکتروژن بسیار مفید خواهد بود.

پارامترهای حیاتی که باید وارد شوند:

1. ولتاژ نامی موتور (Rated Voltage): ولتاژی که موتور برای کار در آن طراحی شده است (مثلاً ۲۲۰/380V). این پارامتر باید دقیقاً مطابق با سربندی (مثلث/ستاره) و ولتاژ شبکه تنظیم شود.
2. جریان نامی موتور (Rated Current / FLA): حداکثر جریان مجاز موتور در بار کامل. این پارامتر برای تنظیمات حفاظتی اینورتر (جلوگیری از اضافه‌بار) نقشی کلیدی دارد.
3. فرکانس نامی (Rated Frequency): معمولاً ۵۰ هرتز در ایران. اینورتر بر اساس این مقدار، ولتاژ مناسب را در فرکانس‌های مختلف به موتور اعمال می‌کند (الگوی V/F).
4. سرعت نامی (Rated Speed – RPM): سرعتی که موتور در بار کامل و فرکانس نامی به آن می‌رسد (مثلاً ۱۴۵۰ یا ۲۹۰۰ دور بر دقیقه). این عدد برای الگوریتم‌های کنترلی پیشرفته‌تر مانند وکتور کنترل بسیار مهم است.
5. توان نامی (Rated Power – kW or HP): توان مکانیکی خروجی موتور بر حسب کیلووات یا اسب بخار. این پارامتر به اینورتر کمک می‌کند تا میزان بار اعمالی بر موتور را تخمین بزند.
6. تعداد قطب‌ها (Number of Poles): این پارامتر سرعت سنکرون موتور را تعیین می‌کند (مثلاً ۴ قطب برای سرعت حدود ۱۵۰۰ RPM). برخی اینورترها به جای سرعت نامی، این پارامتر را درخواست می‌کنند.

نکته فنی: وارد کردن اطلاعات اشتباه در این بخش، نه تنها باعث عملکرد نادرست موتور می‌شود، بلکه می‌تواند منجر به آسیب جدی به سیم‌پیچ موتور یا حتی خود اینورتر شود. همیشه اطلاعات را مستقیماً از پلاک موتور بخوانید.



مرحله سوم: اجرای Auto-Tune (تنظیم خودکار) برای بهینه‌سازی عملکرد

اکثر اینورترهای مدرن دارای قابلیتی به نام Auto-Tune یا Auto-Tuning هستند. پس از وارد کردن پارامترهای اصلی، اجرای این فانکشن به شدت توصیه می‌شود. در این فرآیند، اینورتر پالس‌های ولتاژ کنترل‌شده‌ای را به موتور (در حالت ایستا یا در حال چرخش بدون بار) ارسال کرده و پارامترهای الکتریکی داخلی آن مانند مقاومت و اندوکتانس سیم‌پیچ‌ها را اندازه‌گیری می‌کند.

چرا Auto-Tune برای موتور الکتروژن حیاتی است؟

• افزایش دقت کنترل سرعت: به خصوص در مدهای کنترلی پیشرفته (Vector Control)، اینورتر با شناخت دقیق مدل الکتریکی موتور، می‌تواند سرعت را حتی در بارهای متغیر با دقت بسیار بالایی ثابت نگه دارد.
• بهبود گشتاور راه‌اندازی: اینورتر می‌تواند گشتاور راه‌اندازی بسیار بالاتری را در فرکانس‌های پایین تولید کند که برای کاربردهایی مانند نوار نقاله یا بالابر ضروری است.
• عملکرد بهینه و کاهش تلفات: با تنظیم دقیق، اینورتر ولتاژ و جریان بهینه‌ای را به موتور اعمال می‌کند که نتیجه آن کاهش تلفات حرارتی و افزایش راندمان کل سیستم است. مقایسه عملکرد برندهای مختلف در این زمینه را می‌توانید در مقاله مقایسه فنی الکتروژن و موتوژن برای کار با اینورتر مطالعه کنید.

مرحله چهارم: تنظیم پارامترهای کنترلی و حفاظتی کلیدی

پس از شناسایی موتور توسط اینورتر، نوبت به تنظیمات نهایی برای تطبیق با نیاز کاربرد شما می‌رسد.

۱. تنظیم زمان شتاب و توقف (Acceleration/Deceleration Time)

این پارامتر تعیین می‌کند که موتور در چه بازه زمانی از حالت سکون به سرعت تنظیم‌شده برسد (Accel Time) و در چه مدتی متوقف شود (Decel Time). برای بارهای سنگین با اینرسی بالا (مانند فن‌های بزرگ سانتریفیوژ)، زمان شتاب طولانی‌تر از خطای اضافه‌جریان در حین راه‌اندازی جلوگیری می‌کند. برای کاربردهایی که نیاز به توقف سریع دارند، زمان توقف کوتاه‌تر تنظیم می‌شود.

۲. تنظیم محدودیت جریان (Current Limit)

این یک پارامتر حفاظتی بسیار مهم است. معمولاً این مقدار روی ۱۲۰% تا ۱۵۰% جریان نامی موتور (FLA) تنظیم می‌شود. اگر جریان موتور به هر دلیلی (مانند گیر کردن بار) از این حد فراتر رود، اینورتر برای محافظت از موتور، فرکانس خروجی را کاهش داده یا موتور را متوقف می‌کند. این عملکرد مشابه یک کلید حرارتی هوشمند است. برای اطلاعات بیشتر در مورد حفاظت موتور، مطالعه راهنمای انتخاب بهینه کابل و کلید حرارتی موتور سه فاز می‌تواند مفید باشد.

۳. انتخاب مد کنترلی (V/F, Vector Control)

• مد V/F (ولتاژ/فرکانس): ساده‌ترین و رایج‌ترین مد کنترلی است که برای کاربردهای عمومی مانند فن و پمپ کاملاً مناسب است. در این مد، اینورتر نسبت ولتاژ به فرکانس را ثابت نگه می‌دارد.
• مد Vector Control (کنترل برداری): برای کاربردهایی که نیاز به دقت بالا در کنترل سرعت و گشتاور در دورهای پایین دارند (مانند آسانسور، ماشین‌ابزار، وینچ)، این مد بهترین انتخاب است. استفاده از این مد تنها پس از انجام موفقیت‌آمیز Auto-Tune امکان‌پذیر است.

مرحله پنجم: تست نهایی و پایش عملکرد

پس از انجام تمام تنظیمات، موتور را ابتدا بدون بار و سپس با بار کامل راه‌اندازی کنید. در حین کار، موارد زیر را به دقت پایش کنید:

• جریان مصرفی: جریان نمایش داده شده روی اینورتر را با جریان نامی موتور مقایسه کنید. در بار کامل، این دو عدد باید نزدیک به هم باشند.
• دما و صدای موتور: دمای بدنه موتور را بررسی کنید. افزایش دمای بیش از حد یا شنیدن هرگونه صدای غیرعادی می‌تواند نشانه تنظیمات نادرست یا مشکل مکانیکی باشد.
• لرزش: لرزش بیش از حد می‌تواند ناشی از عدم تراز بودن، مشکلات بلبرینگ یا رزونانس مکانیکی باشد که گاهی با تنظیم “Skip Frequencies” در اینورتر قابل حل است.

به یاد داشته باشید که راه‌اندازی صحیح یک الکتروموتور با اینورتر، سرمایه‌گذاری برای افزایش طول عمر تجهیزات و بهینه‌سازی مصرف انرژی است. در صورت نیاز به مشاوره فنی تکمیلی برای کاربردهای خاص، کارشناسان ما در آرکا موتورز همواره آماده پاسخگویی هستند.



سوالات متداول

من یک الکتروموتور الکتروژن و یک اینورتر خریده‌ام. مهم‌ترین پارامترهایی که باید از روی پلاک موتور به اینورتر وارد کنم کدامند و چرا این کار حیاتی است؟

این مرحله قلب راه‌اندازی صحیح است. شما باید پارامترهای اساسی زیر را دقیقاً از روی پلاک موتور الکتروژن در اینورتر وارد کنید: ولتاژ نامی (Rated Voltage)، جریان نامی (Rated Current)، فرکانس نامی (Rated Frequency)، سرعت نامی (Rated Speed – RPM) و توان نامی (Rated Power – kW). وارد کردن دقیق این اطلاعات حیاتی است زیرا اینورتر از آن‌ها برای کنترل بهینه موتور، اعمال الگوی صحیح ولتاژ به فرکانس (V/F)، و مهم‌تر از همه، تنظیم حفاظت‌های داخلی مانند حفاظت اضافه‌بار (Overload) استفاده می‌کند. اطلاعات نادرست می‌تواند منجر به عملکرد ضعیف، داغ شدن موتور و حتی آسیب دائمی به سیم‌پیچ‌ها شود.

در دفترچه راهنمای اینورتر من به قابلیت Auto-Tune اشاره شده است. آیا اجرای آن برای موتور الکتروژن من ضروری است و چه مزایایی دارد؟

بله، اجرای Auto-Tune پس از وارد کردن پارامترهای اصلی موتور به شدت توصیه می‌شود. در این فرآیند، اینورتر با ارسال پالس‌های کنترلی، مشخصات الکتریکی داخلی موتور (مانند مقاومت و اندوکتانس سیم‌پیچ) را اندازه‌گیری می‌کند. این کار مزایای کلیدی زیر را به همراه دارد: افزایش چشمگیر دقت در کنترل سرعت، بهبود گشتاور راه‌اندازی در فرکانس‌های پایین، و بهینه‌سازی عملکرد که منجر به کاهش تلفات حرارتی و افزایش راندمان کلی سیستم می‌شود.

چه تفاوتی بین مد کنترلی V/F و Vector Control وجود دارد و کدام یک برای کاربرد من مناسب‌تر است؟

انتخاب مد کنترلی به نیاز کاربرد شما بستگی دارد. مد V/F (ولتاژ/فرکانس) یک حالت کنترلی ساده و رایج است که برای کاربردهای عمومی با نیاز به گشتاور معمولی مانند پمپ‌ها و فن‌ها کاملاً مناسب است. اما مد Vector Control (کنترل برداری) یک حالت پیشرفته است که کنترل بسیار دقیقی بر روی سرعت و گشتاور، به خصوص در دورهای پایین، فراهم می‌کند. این مد برای کاربردهایی مانند آسانسور، نوار نقاله، وینچ و ماشین‌ابزار که به گشتاور راه‌اندازی بالا و دقت سرعت نیاز دارند، بهترین انتخاب است. لازم به ذکر است که برای استفاده از Vector Control، اجرای موفقیت‌آمیز Auto-Tune الزامی است.

پس از راه‌اندازی، موتور الکتروژن من بیش از حد داغ می‌کند و صدای غیرعادی دارد. کدام تنظیمات اینورتر را باید بررسی کنم؟

داغ شدن بیش از حد می‌تواند نشانه تنظیمات نادرست یا مشکلات مکانیکی باشد. ابتدا اطمینان حاصل کنید که تمام پارامترهای اصلی موتور (به خصوص جریان نامی یا FLA) را به درستی از روی پلاک وارد کرده‌اید. سپس، پارامتر محدودیت جریان (Current Limit) را بررسی کنید؛ این مقدار معمولاً باید بین ۱۲۰% تا ۱۵۰% جریان نامی موتور تنظیم شود تا از موتور در برابر اضافه‌بار محافظت کند. همچنین، اگر قابلیت Auto-Tune را اجرا نکرده‌اید، این کار را انجام دهید، زیرا عدم شناخت دقیق اینورتر از موتور می‌تواند باعث کاهش راندمان و افزایش تلفات حرارتی شود. در نهایت، موارد مکانیکی مانند هم‌راستایی شفت موتور با بار را نیز بازبینی کنید.
